Sicherheitskapitel

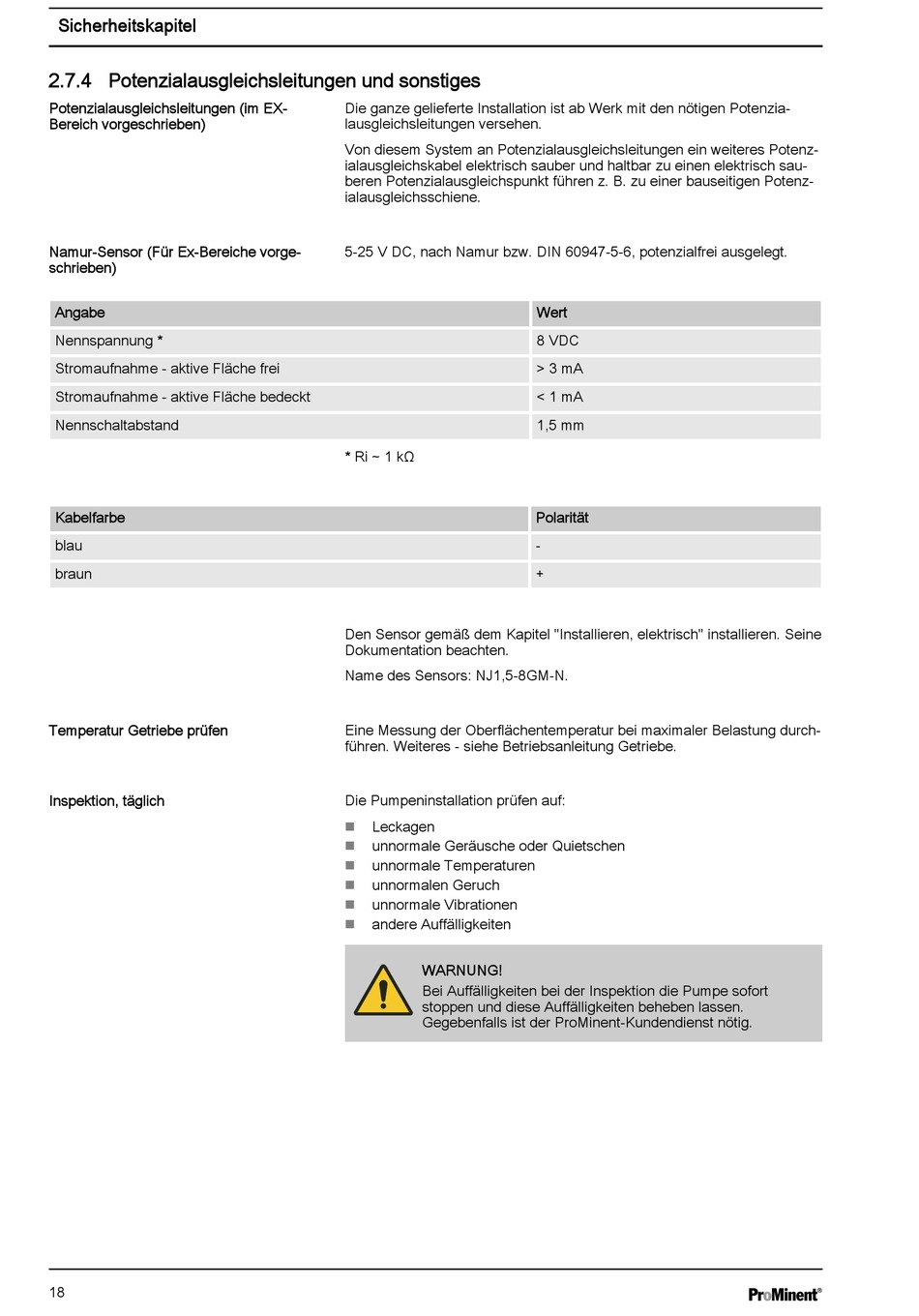

2.7.4 Potenzialausgleichsleitungen und sonstiges
Potenzialausgleichsleitungen (im EX-
Bereich vorgeschrieben)
Namur-Sensor (Für Ex-Bereiche vorge‐
schrieben)
Angabe
Nennspannung *
Stromaufnahme - aktive Fläche frei
Stromaufnahme - aktive Fläche bedeckt
Nennschaltabstand
Kabelfarbe
blau
braun
Temperatur Getriebe prüfen
Inspektion, täglich
18
Die ganze gelieferte Installation ist ab Werk mit den nötigen Potenzia‐
lausgleichsleitungen versehen.
Von diesem System an Potenzialausgleichsleitungen ein weiteres Potenz‐
ialausgleichskabel elektrisch sauber und haltbar zu einen elektrisch sau‐
beren Potenzialausgleichspunkt führen z. B. zu einer bauseitigen Potenz‐
ialausgleichsschiene.
5-25 V DC, nach Namur bzw. DIN 60947-5-6, potenzialfrei ausgelegt.
* Ri ~ 1 kΩ
Den Sensor gemäß dem Kapitel "Installieren, elektrisch" installieren. Seine
Dokumentation beachten.
Name des Sensors: NJ1,5-8GM-N.
Eine Messung der Oberflächentemperatur bei maximaler Belastung durch‐
führen. Weiteres - siehe Betriebsanleitung Getriebe.
Die Pumpeninstallation prüfen auf:
Leckagen
n
unnormale Geräusche oder Quietschen
n
unnormale Temperaturen
n
unnormalen Geruch
n
unnormale Vibrationen
n
andere Auffälligkeiten
n
WARNUNG!
Bei Auffälligkeiten bei der Inspektion die Pumpe sofort
stoppen und diese Auffälligkeiten beheben lassen.
Gegebenfalls ist der ProMinent-Kundendienst nötig.
Wert
8 VDC
> 3 mA
< 1 mA
1,5 mm
Polarität
-
+
