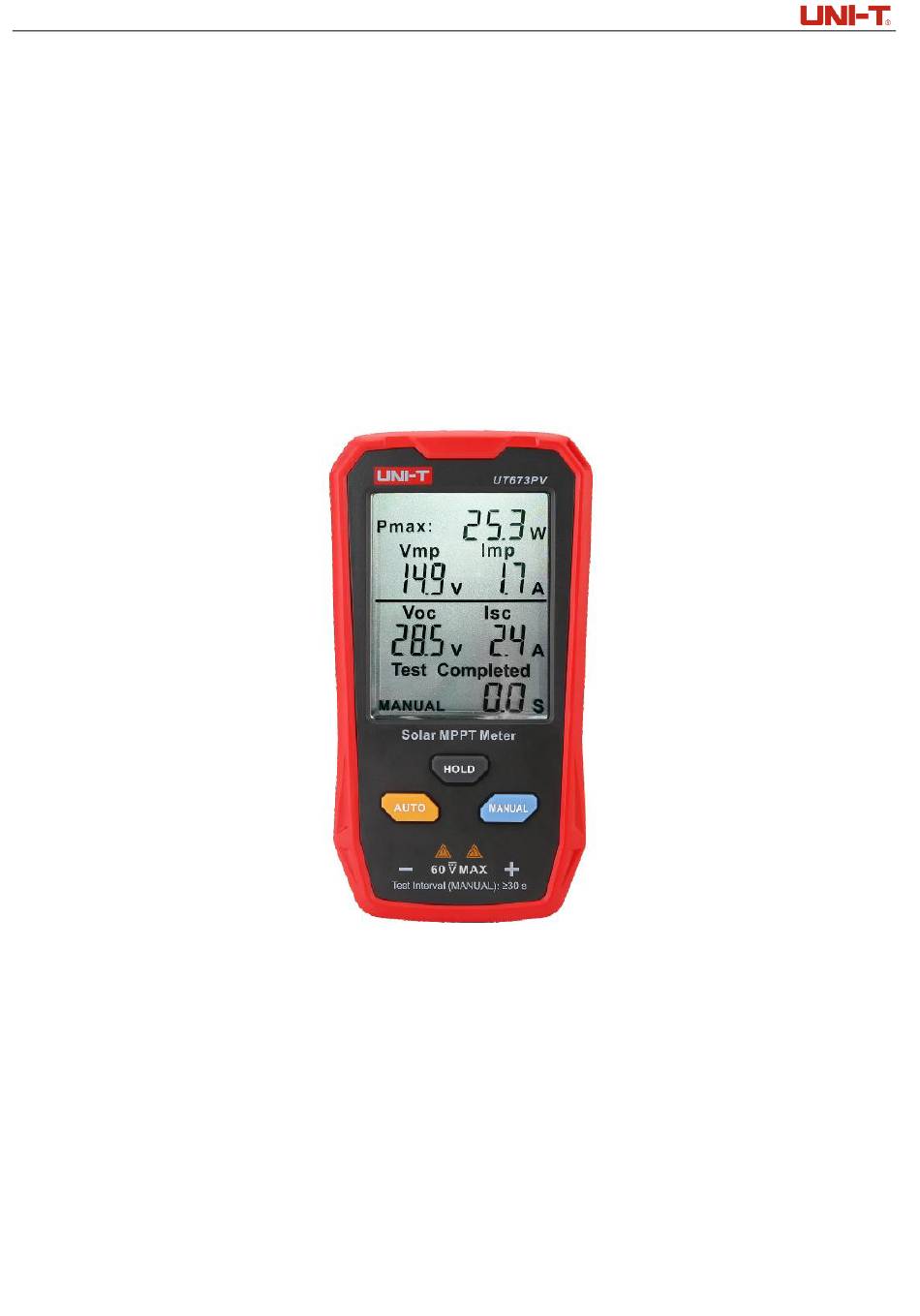

- Seite 1 UT673PV Benutzerhandbuch UT673PV Benutzerhandbuch 1 / 8...

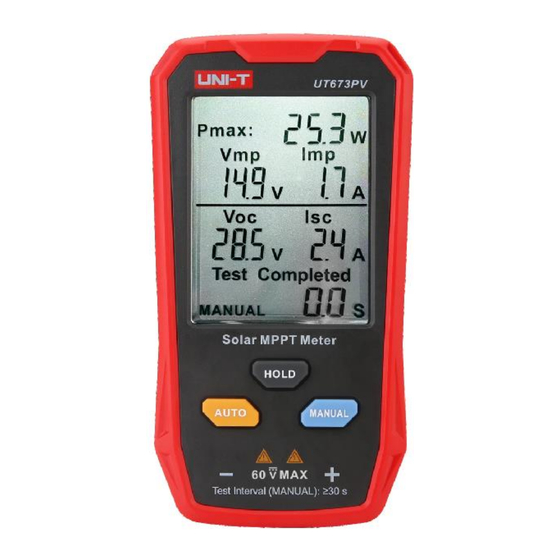

- Seite 2 Ort, vorzugsweise in der Nähe des Gerätes, aufzubewahren. I. Übersicht UT673PV Solar MPPT Messgerät kann die maximale Leistung von Solarpanelen schnell messen. Es ist in der Lage, die maximale Leistung (Pmax) des Solarpanels, die Leerlaufspannung (Voc) und den Kurzschlussstrom (Isc) gleichzeitig zu messen und alle Parameter auf dem Bildschirm anzuzeigen.
- Seite 3 UT673PV Benutzerhandbuch Verwendung in Innenräumen vorgesehen. Der vom Messgerät gebotene Schutz kann beeinträchtigt werden oder verloren gehen, wenn die Bedienungsanweisungen nicht befolgt werden. Bitte überprü fen Sie das Messgerät und die Messleitungen vorm Gebrauch, um Schä den oder Probleme zu vermeiden. Bitte verwenden Sie es nicht mehr, wenn eine freiliegende Messleitung, ein beschädigtes Gehäuse, eine abnormale Anzeige oder andere Probleme auftritt.
- Seite 4 UT673PV Benutzerhandbuch VI. Allgemeine Eigenschaften Maximale Spannung zwischen Signaleingangsklemme und COM-Klemme: 60VDC Bereich: Auto/Manuell Anzeige der Polarität: Schutz gegen Verpolung Anzeige der Bereichsüberschreitung: „OL“ Fallfest: 1m Betriebstemperatur: 0℃～40℃ (32℉～104℉) Lagertemperatur: -10℃～50℃ (14℉～122℉) Relative Luftfeuchtigkeit: ≤75% (0℃～ 30℃ unten); ≤50% (30℃～40℃) Betriebshöhe: ≤2000m...
- Seite 5 UT673PV Benutzerhandbuch VIII. LCD-Anzeige Symbol Beschreibung Überlast Daten halten Übertemperatur Maximal angezeigte gemessene Leistung: Dies ist die maximale Leistung, wenn ein Solarpanel unter der Bedingung der aktuellen Lichtstärke Leistung erzeugt. Spannung am Punkt mit maximaler Leistung: Dies ist die maximale Spannung, bei der ein Solarpanel unter der Bedingung der aktuellen Lichtstärke Leistung erzeugt.
- Seite 6 UT673PV Benutzerhandbuch IX. Funktionstasten Taste Beschreibung HOLD: Daten halten AUTO: Automatischer Test MANUAL: Manueller Test Beschreibungen: 1) Im automatischen Modus für Probenahme „AUTO“: Wenn die aktuellen Daten gehalten werden, zählt das Messgerät abwärts, bis 0,0s erreicht ist, aber die Probenahme wird nicht ausgelöst.
- Seite 7 UT673PV Benutzerhandbuch X. Bedienungsanweisungen Das Symbol „ “ in der Nähe der Eingangsklemmen zeigt an, dass die Spannung unter Test den angegebenen Wert nicht überschreiten darf! 1) Schließen Sie die rote Messleitung an die rote (+) Klemme und die schwarze Messleitung an die schwarze (-) Klemme an, und verbinden Sie dann das MC4-Kabel mit den entsprechenden Anschlüssen an beiden Enden des Solarpanels (schließen Sie die Last parallel an).
- Seite 8 UT673PV Benutzerhandbuch XI. Spezifikationen Genauigkeit: ± (a% des Ablesewerts + b Ziffern); garantiert für 1 Jahr Umgebungstemperatur: 0° C～40° C (32° F～104°F); relative Luftfeuchtigkeit: ≤75% Genauigkeit ± (a% des Funktion Bereich Auflö sung Eingangsschutz Bemerkungen Ablesewerts + b Ziffern) Messung der 1) Das Messgerät benö...
