Abzug abnehmen

HINWEIS: Um keine Teile zu verlieren,
sollte man darauf vorbereitet sein, dass
zwei Steuerstifte (7) aus dem Pistolenkörper
fallen können, wenn der Abzug (16) entfernt
wird.

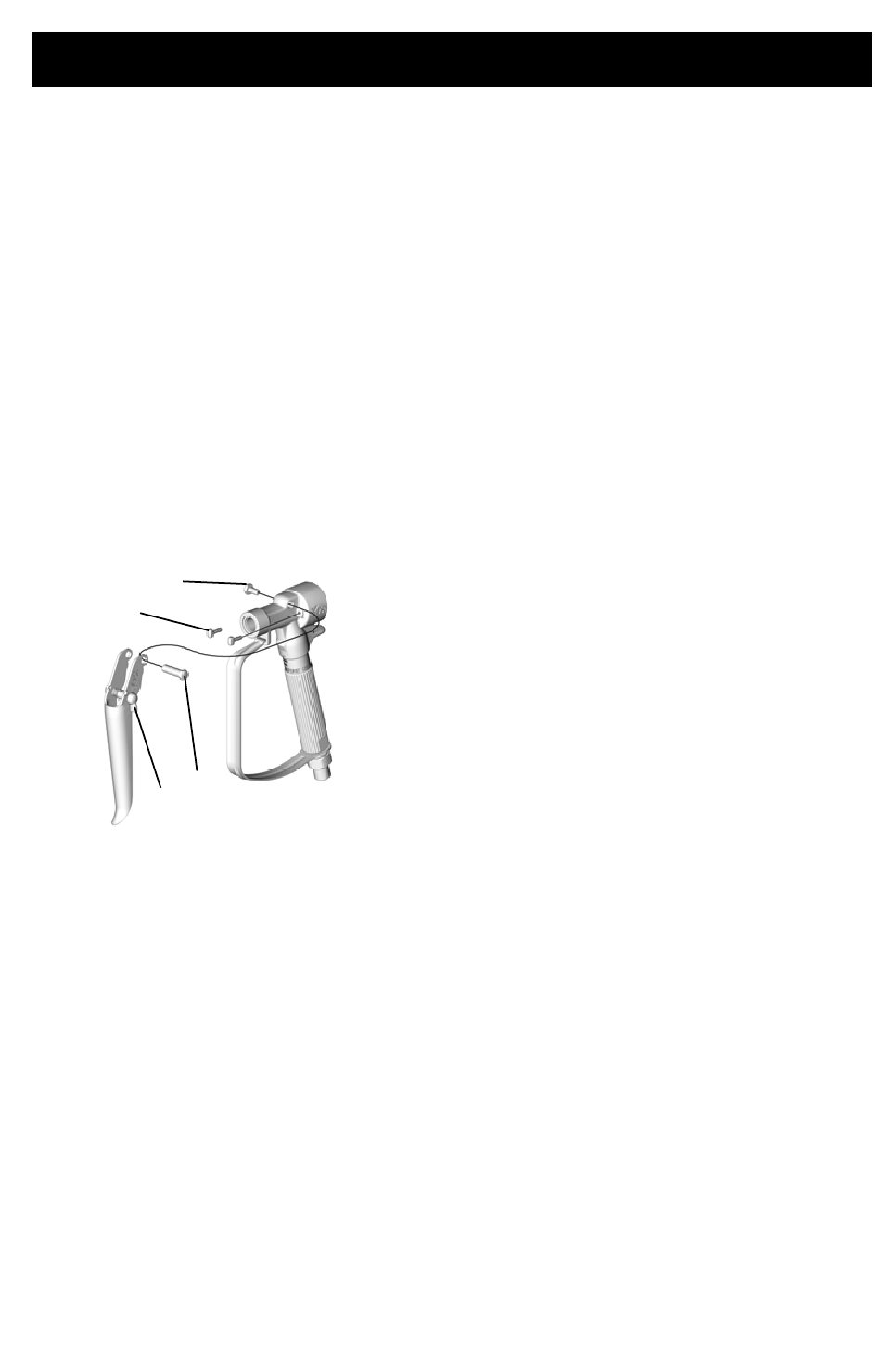

XTR7+ Spritzpistolen
1. Schraube (16b) mit einem
Schraubenschlüssel aus dem
Abzugsbolzen (16a) entfernen.
2. Den Stift (16a) aus dem Pistolenkörper
ziehen und den Abzug (16) entfernen.
3. Vor dem erneuten Einbau des Abzugs,
Steuerstifte (7) und Abzugsbolzen (16a)
einfetten.
16b
7
16a
16
XTR5 Spritzpistolen
1. Mit einem Steckschlüssel die
Schrauben (16c) an beiden Seiten
des Pistolenkörpers abschrauben
und den Abzug herausnehmen.
2. Vor dem erneuten Einbau des Abzugs,
die Steuerstifte (7) einfetten.
3A7510C

Baugruppe

1. Eine neue Dichtung (3*) in
den Pistolenkörper drücken.
Die Dichtungshalterung (2*)
leicht einfetten und installieren. Mit 5–
8 N•m (48–72 in-lb) festziehen.
2. Nadel (8*) leicht einfetten und einsetzen.
Die Nadel durch die Dichtungshalterung
drücken.
3. Leichtes Loctite
auftragen. Darauf achten, dass sich
das Loctite nicht bis in den Nadelschaft
verteilt. Darauf achten, dass die Nadel
(8*) im Pistolenkörper sitzt.
4. Nadelhalterung (6) einbauen.
Nadelhalterung bis zum Anschlag
anziehen. Nicht zu fest anziehen.
5. Gewinde des Ventilsitzes (10*) leicht
einfetten. Abzug drücken, um die Nadel
zurückzuziehen und die Dichtung (9*)
sowie den Ventilsitz (10*) einbauen.
Ventilsitz mit 34–43 N•m (26–32 ft-lb)
anziehen.
6. Feder (5) und Kappe (4) einfetten
und einbauen. Kappe mit 8–10 N•m)
(10–13 ft-lb) festziehen.
Pistole vor der
Verwendung testen
1. Die Abzugssperre verriegeln.
2. Den Materialschlauch an der Pistole
anschließen.
3. Pumpe starten und entlüften.
4. Die Abzugssperre entriegeln.
5. Die Pistole in einen Abfallbehälter
aus Metall abziehen.
6. Abzug loslassen. Die Pistole sollte
sofort abschalten und es sollten
keine Undichtigkeiten vorhanden
sein. Falls ein Problem vorliegt, nach
Druckentlastung, Seite 9 vorgehen.
Baugruppe Durchlesen und eventuelle
Probleme beheben.
7. Vor dem normalen Betrieb Düse
und Düsenschutz installieren.
Reparatur
™
auf das Nadelgewinde
