Im Feld FAKTOR wird der aus dem Messwert und Referenzwert
berechnete Kompensationsfaktor angezeigt.
Drücken Sie die Taste ENTER, um die Eingabemaske zu beenden und
den berechneten Kompensationsfaktor in die Eingabemaske
FEHLERKOMPENSATION zu übernehmen. Mit der CLEAR Taste
beenden Sie die Eingabemaske, ohne den Kompensationsfaktor zu
übernehmen.

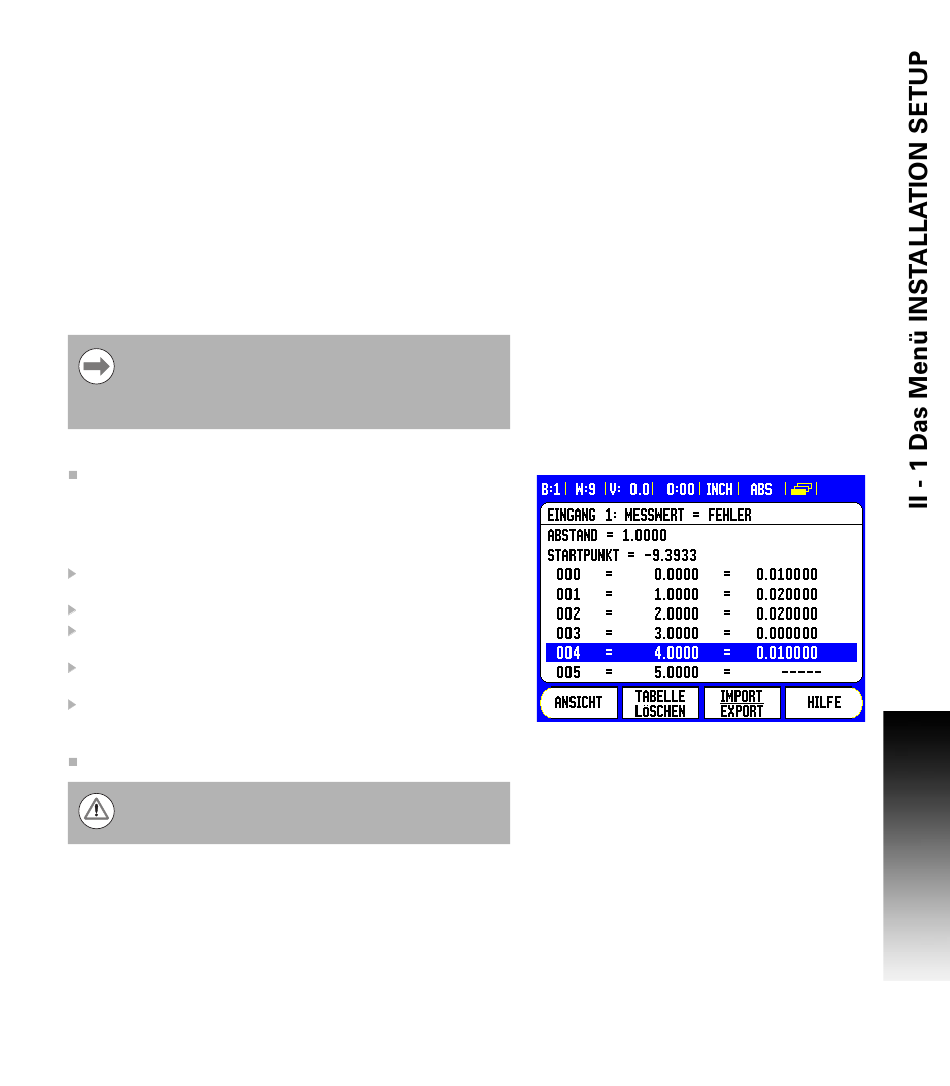

Nichtlineare Fehlerkompensation
Zeigt die Vergleichsmessung einen alternierenden oder
schwankenden Fehler, sollten Sie die nichtlineare
Fehlerkompensation verwenden. Die erforderlichen
Kompensationswerte werden berechnet und in einer Tabelle
hinterlegt. Die 300S unterstützt bis zu 200 Kompensationspunkte pro
Achse. Die Ermittlung des Fehlers zwischen zwei benachbarten
Kompensationspunkten erfolgt über lineare Interpolation.
Die nichtlineare Fehlerkompensation steht nur für
Maßstäbe mit Referenzmarken zur Verfügung. Damit die
nichtlineare Fehlerkompensation wirksam wird, müssen
Sie zuerst die Referenzmarken überfahren. Andernfalls
findet keine Fehlerkompensation statt.
Einrichteverfahren für nichtlineare Fehler
Der Maßstab hat eine eigene Zählrichtung. Diese stimmt nicht
unbedingt mit der vom Benutzer definierten Zählrichtung überein
und wird nur für die nichtlineare Fehlerkompensation benötigt.
Um die eigene Zählrichtung eines Maßstabs an einer Achse zu
bestimmen, verfahren Sie wie folgt:
Öffnen Sie die die Eingabemaske MAßSTAB SETUP und wählen Sie
den jeweiligen Maßstab an der gewünschten Achse aus.
Bewegen Sie den Cursor auf das Feld ZÄHLRICHTUNG.
Wählen Sie POSITIV mit dem Softkey POSITIV/NEGATIV.
Bestätigen Sie mit ENTER.
Drücken Sie die CLEAR Taste, um zur Standardanzeige
zurückzukehren.
Verfahren Sie die Achse, an der der Maßstab angebaut ist, und
bestimmen Sie die richtige Bewegungsrichtung für die positive
Richtung.
Die eigene Zählrichtung des Maßstabs ist somit ermittelt.
Bei Maßstäben mit einer einzigen Referenzmarke muss
dieselbe Referenzmarke jedes Mal wieder überfahren
werden, wenn die Positionsanzeige eingeschaltet wird.
