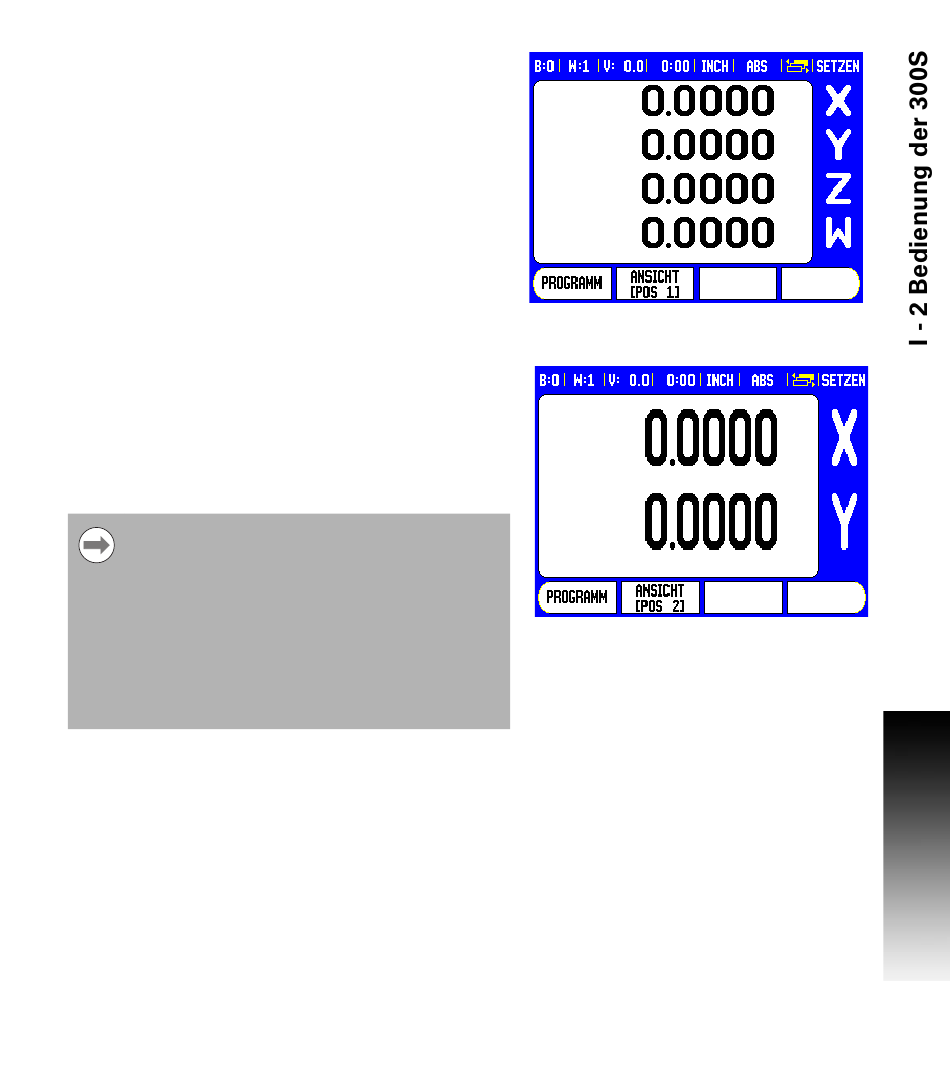

Wenn Sie zwei POS-Ansichten konfiguriert haben, zeigt die
Positionsanzeige den Softkey ANSICHT an, mit dem Sie zwischen der
POS-Ansicht 1 und 2 umschalten können. Die gerade aktive Ansicht (1
oder 2) wird auf dem Softkey angezeigt.
Wenn Sie POS-Ansichten konfigurieren wollen, drücken Sie zunächst
den Softkey SETUP, wählen dann ANSICHTEN EINSTELLUNG und
bestätigen mit ENTER. Eine Eingabemaske zum Konfigurieren der
Ansichten erscheint.
Wenn Sie eine Achse in der Ansicht anzeigen lassen wollen, drücken
Sie die entsprechende Achstaste. Erneutes Drücken hebt die Auswahl
wieder auf. In der Standardeinstellung sind in der POS-ANSICHT 1 alle
verfügbaren Achsen angewählt, während in der POS-ANSICHT 2
keine Achse angewählt ist. Damit die Ansicht dargestellt wird, muss
mindestens eine Achse angewählt werden. Die konfigurierten POS-
Ansichten bleiben auch nach dem Ausschalten der Positionsanzeige
erhalten.
Mehrere POS-Ansichten stehen nur bei der Vollbild-POS-Anzeige zur
Verfügung. Wenn der Bildschirm in mehrere Fenster (kleine POS-
Anzeige) unterteilt ist, werden alle Achsen angezeigt und mehrere
POS-Ansichten stehen nicht zur Verfügung.
Wenn Sie ein Programm oder einen einzelnen Bohrbild-Zyklus
ausführen, zeigt die große POS-Anzeige die angewählte POS-Ansicht.
Die in Grafikfenster und kleines POS-Anzeigefenster unterteilte
Ansicht zeigt alle verfügbaren Achsen an.
Die Größe der Positionswerte und Achsbezeichnungen
richtet sich nach der Anzahl der darzustellenden Achsen.
Am größten werden sie bei Auswahl einer Achse
dargestellt, und immer kleiner je mehr Achsen angewählt
sind.
Die Zuordnung der Achstasten richtet sich nach der Anzahl
der angezeigten Achsen. Werden nur zwei Achsen
angezeigt, so sind sie den beiden obersten Achstasten
zugeordnet und die beiden unteren Achstasten sind nicht
aktiv, unabhängig davon, ob die zwei obersten Achstasten
(z. B. X und Y) den tatsächlich aktiven Achsen (z. B. Z und
W) entsprechen.
