Softkey KEGEL-RECHNER
Den Kegelrechner verwenden Sie zur Berechnung des Kegelwinkels.
Siehe rechts abgebildete Beispiele.
Kegel können Sie berechnen, indem Sie direkt die Zeichnungsmaße
eingeben oder das kegelförmige Werkstück mit einem Werkzeug oder
einem Messgerät antasten.
Eingabewerte:
Das Kegelverhältnis wird berechnet aus:
Länge des Kegels
Änderung des Kegelradius
Berechnung aus zwei Durchmessern (D1, D2) und der Länge:
Anfangsdurchmesser
Enddurchmesser
Länge des Kegels
Berechnung mit dem Kegelrechner
Drücken Sie den Softkey RECHNER: Die Positionsanzeige zeigt nun
die für Kegelberechnungen zur Verfügung stehenden Softkeys an.

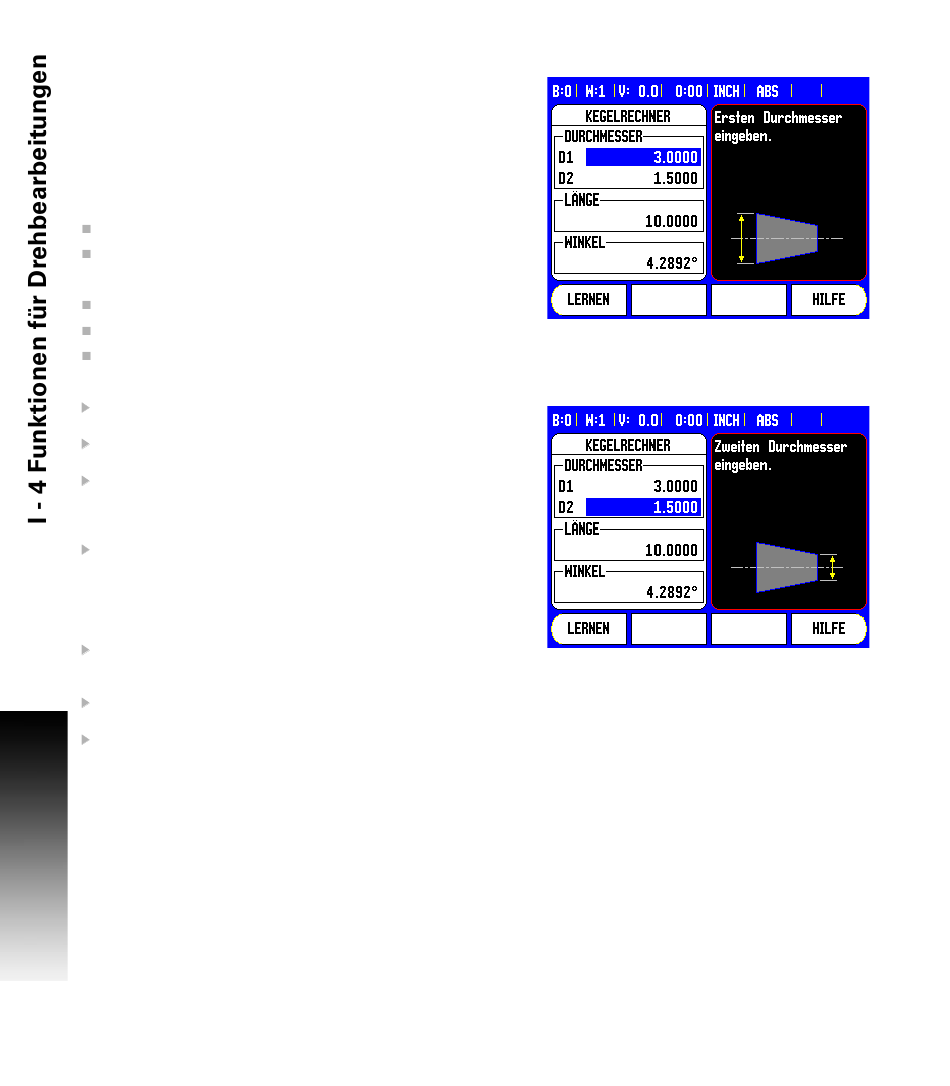

Zur Berechnung des Winkels aus zwei Durchmessern und der
Länge, drücken Sie den Softkey KEGEL: D1/D2/L.
Erster Kegelpunkt, DURCHMESSER 1: Geben Sie den Wert
entweder mit den numerischen Tasten ein und bestätigen mit
ENTER oder kratzen Sie einen Punkt mit dem Werkzeug an und
übernehmen Sie den Wert mit LERNEN.
Wiederholen Sie diese Vorgehensweise für das Feld
DURCHMESSER 2. Wenn Sie die Taste LERNEN verwenden, wird
der Kegelwinkel automatisch berechnet. Wenn Sie die numerischen
Tasten benutzen, tragen Sie den Wert in das Feld LÄNGE ein und
bestätigen mit ENTER: Der berechnete Kegelwinkel erscheint im
Feld WINKEL.
Zur Berechnung des Winkels aus dem Verhältnis von
Durchmesseränderung zu Länge drücken Sie den Softkey
KEGELVERHÄLTNIS.
Mit den numerischen Tasten geben Sie die Werte in die Felder
EINGABE 1 und EINGABE 2 ein.
Bestätigen Sie jede Eingabe mit ENTER: Das berechnete Verhältnis
und der berechnete Winkel erscheinen in den jeweiligen Feldern.
