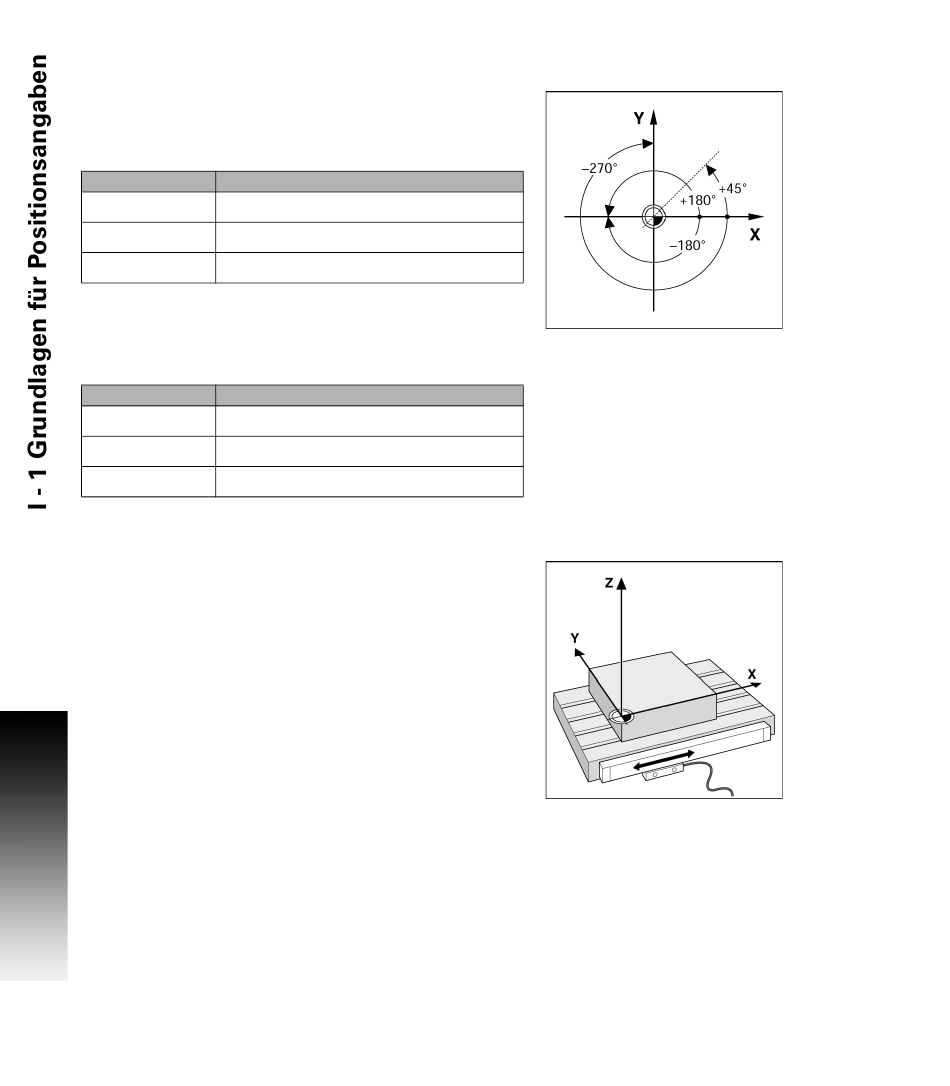

Winkel-Bezugsachse
Die Winkel-Bezugsachse ist die 0.0°-Position. Sie ist als eine der
beiden Achsen in der Drehebene definiert. Die folgende Tabelle
definiert den 0°-Winkel für die drei möglichen Drehebenen.
Für Winkelangaben gelten die folgenden Bezugsachsen:
Ebene
Winkel-Bezugsachse
XY
+X
YZ
+Y
ZX
+Z
Positiver Drehsinn ist der Gegen-Uhrzeigersinn, wenn die
Bearbeitungsebene in Richtung der negativen Werkzeugachse
betrachtet wird.
Beispiel: Winkel in der Bearbeitungsebene XY
Ebene
Winkel-Bezugsachse
+ 45°
... Winkelhalbierenden zwischen +X und +Y
+/- 180°
... negativen X-Achse
- 270°
... positiven Y-Achse
Abtastkopf
Der Abtastkopf liefert Positionsinformationen an die 300S, wobei die
Bewegungen der Maschinenachsen in elektrische Signale
umgewandelt werden. Die 300S wertet die Signale aus, ermittelt die
Ist-Position der Maschinenachsen und zeigt diese als Zahlenwerte am
Bildschirm an.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlittenposition und der berechneten Ist-Position
verloren. Sobald die Stromversorgung wieder funktioniert, können Sie
diese Zuordnung mit den Referenzmarken des Maßstabs
wiederherstellen. Die 300S verfügt über die Funktion
Referenzmarken-Auswertung (REF).
