Beispiel: Werkstück-Kante antasten und die Kante als Bezugslinie
setzen

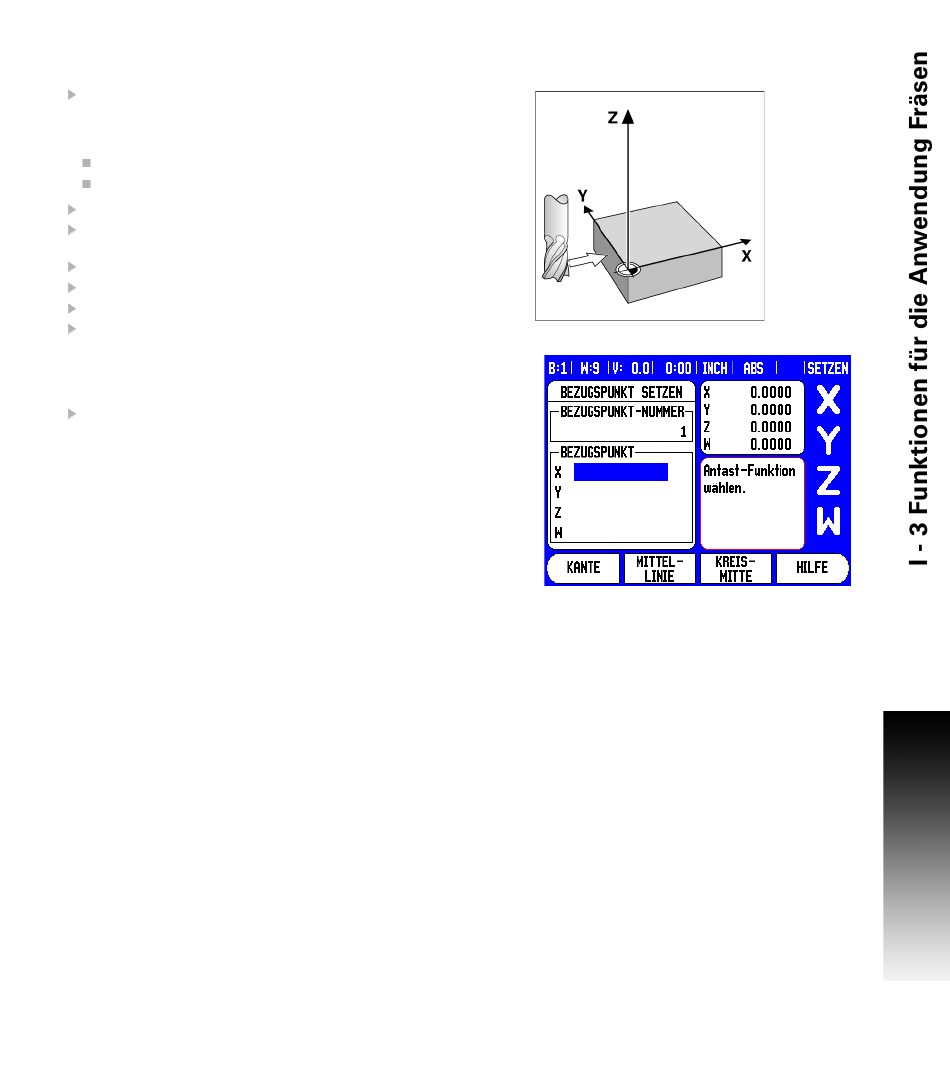

Vorbereitung: Aktives Werkzeug als Werkzeug festlegen, das zum
Bezugspunkt-Setzen verwendet wird. Das abgebildete Beispiel
zeigt einen Flachfräser und darunter die Eingabemaske
BEZUGSPUNKT SETZEN.
Bezugspunkt-Achse: X = 0
Werkzeug-Durchmesser: D = 15 mm
Drücken Sie BEZUGSPUNKT.
Bewegen Sie den Cursor mit der NACH-UNTEN-Taste auf das Feld
X-Achse.
Drücken Sie den Softkey ANTASTEN.
Drücken Sie den Softkey KANTE.
Kratzen Sie die Werkstück-Kante an.
Mit dem Softkey LERNEN speichern Sie den Absolutwert, sobald
das Werkzeug die Werkstück-Kante berührt. Der Durchmesser des
verwendeten Werkzeugs (T:1, 2...) und die Richtung der
Werkzeugbewegung, bevor der Softkey LERNEN gedrückt wurde,
werden beim Positionswert der angetasteten Kante berücksichtigt.
Fahren Sie das Werkzeug von der Werkstück-Kante fort, geben Sie
0 ein und bestätigen Sie mit ENTER.
300S
47
