Preset setzen
Die Funktionweise des Softkeys PRESET wurde in diesem Handbuch
bereits erläutert (siehe „Preset setzen" auf Seite 48). Die
Beschreibungen und Beispiele auf den entsprechenden Seiten gelten
für die Anwendung an Fräsmaschinen. Grundsätzlich gelten diese
Beschreibungen auch für die Anwendung Drehen – mit Ausnahme der
folgenden Funktionen: Werkzeugradius-Versatz (R+/–) und Eingabe
von Radius- oder Durchmesserwerten.
Der Werkzeugradius-Versatz kann für Drehwerkzeuge nicht
verwendet werden. Deshalb steht der entsprechende Softkey für das
Setzen von Preset-Werten nicht zur Verfügung, wenn die Anwendung
Drehen eingestellt ist.
Die Werte können Sie entweder als Radius- oder als
Durchmesserwerte eingeben. Stellen Sie deshalb bei der Eingabe von
Werten sicher, dass sich die Anzeige im entsprechenden Modus
(Radius oder Durchmesser) befindet. Ein Durchmesserwert ist mit
dem Symbol Ø gekennzeichnet. Den Anzeigemodus können Sie mit
dem Softkey RADIUS/DURCHM. umschalten (verfügbar in beiden
Betriebsarten).
Softkey RADIUS/DURCHMESSER
In der Werkstück-Zeichnung sind Drehteile in der Regel mit dem
Durchmesser bemaßt. Die 300S kann sowohl die Durchmesser- als
auch die Radius-Werte anzeigen. Wenn die Positionsanzeige für eine
Achse den Durchmesser anzeigt, erscheint hinter dem Positionswert
das Symbol Ø.

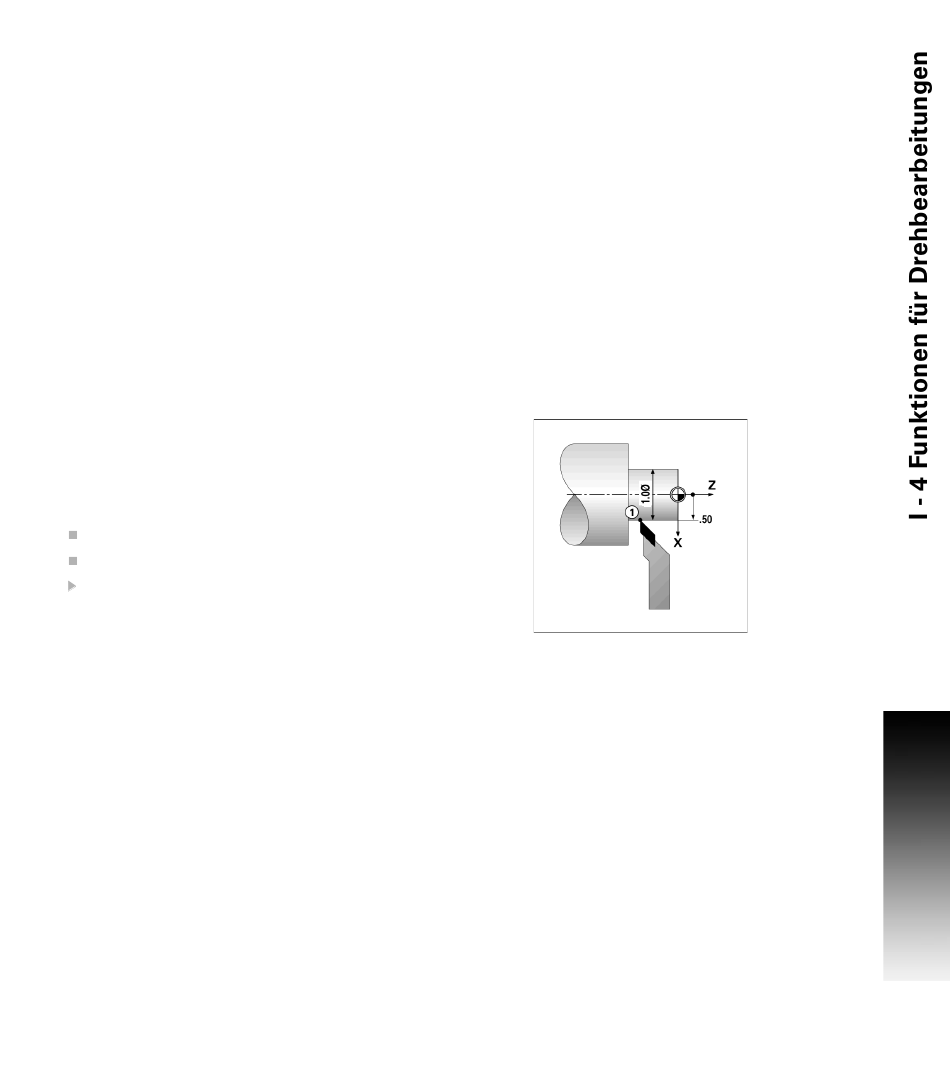

Beispiel:
Beispiel: Radius-Anzeige Position 1, X = 20 mm
Durchmesser-Anzeige Position 1, X = Ø 40 mm
Mit dem Softkey RADIUS/DURCHM. können Sie zwischen der
Radius- und Durchmesseranzeige umschalten.
300S
71
