Werkzeugradius-Kompensation
Diese Funktion ermöglicht es Ihnen, Zeichnungsmaße direkt

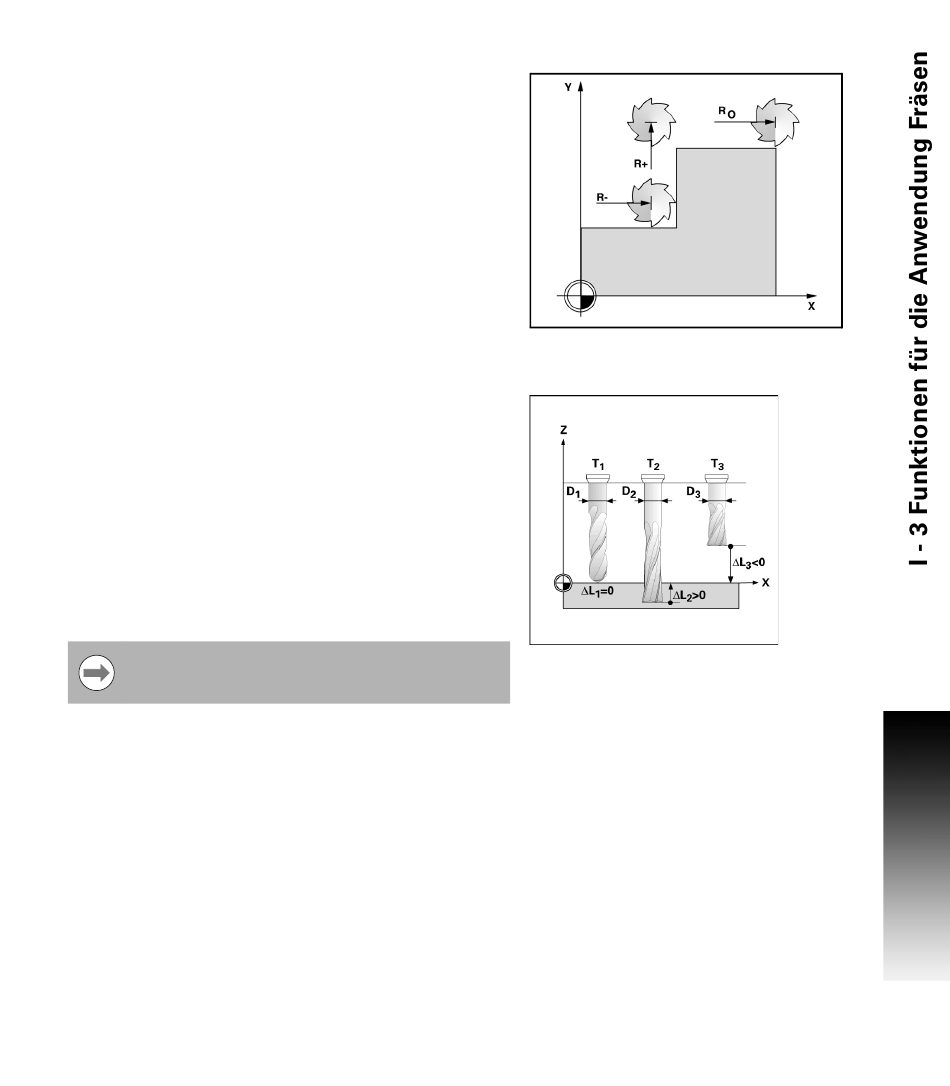

einzugeben. R steht für den Werkzeugradius. Die Abbildungen rechts
zeigen Beispiele für R. Die Positionsanzeige zeigt bei der Bearbeitung
automatisch einen Fahrweg an, der um den Werkzeug-Radius
verlängert R+ oder verkürzt R– ist. Weitere Informationen: siehe
„Preset setzen" auf Seite 48.
Den Längen-Versatz können Sie, sofern bekannt, eingeben oder ihn
von der 300S berechnen lassen. Als Werkzeug-Länge geben Sie die
Längendifferenz ΔL zwischen Werkzeug und Referenzwerkzeug ein.
Die Längendifferenz ist mit dem Symbol "Δ" gekennzeichnet. Das
Werkzeug T1 ist das Referenz-Werkzeug.
Vorzeichen für die Längendifferenz ΔL
Das Werkzeug ist länger als das Referenz-Werkzeug: ΔL > 0 (+).
Das Werkzeug ist kürzer als das Referenz-Werkzeug: ΔL < 0 (–).
Den Längen-Versatz können Sie, sofern bekannt, eingeben oder ihn
von der 300S berechnen lassen. Bei diesem Verfahren müssen Sie mit
der Spitze jedes einzelnen Werkzeugs eine gemeinsame
Bezugsfläche ankratzen. Dies ermöglicht es der 300S, den
Längenunterschied zwischen den einzelnen Werkzeugen
festzustellen.
Bewegen Sie das Werkzeug auf die Bezugsfläche zu, bis es mit seiner
Spitze die Oberfläche berührt. Drücken Sie den Softkey LÄNGE
LERNEN. Die 300S berechnet den Werkzeug-Versatz bezogen auf
diese Oberfläche. Wiederholen Sie diesen Vorgang mit derselben
Bezugsfläche für jedes weitere Werkzeug.
Sie können nur die Daten von Werkzeugen ändern, für die
Sie dieselbe Bezugsfläche verwendet haben. Andernfalls
müssen Sie neue Bezugspunkte setzen.
