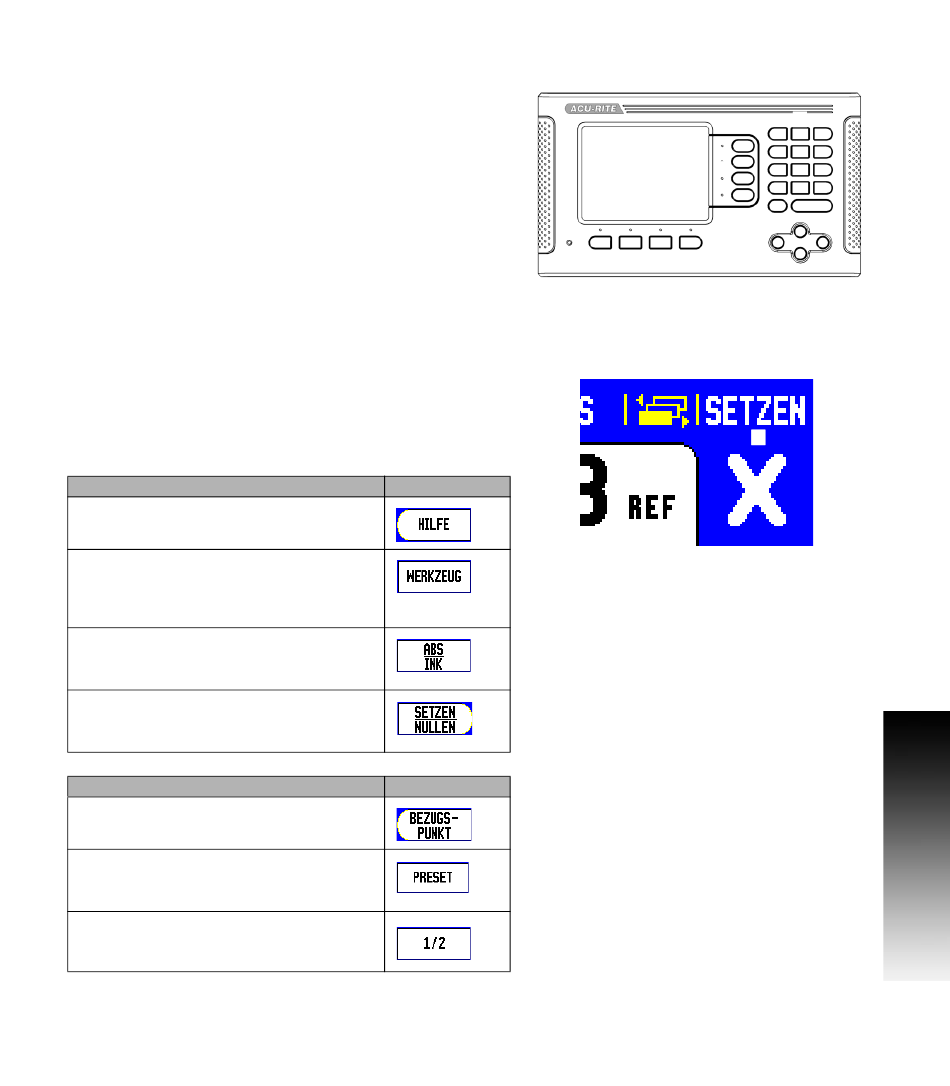

300S – Bedienfeld und Bildschirm
1
Anzeigebereich
2
Softkeys
3
LED Stromanzeige
4
Pfeiltasten: z. B. NACH-OBEN/NACH-UNTEN-Taste u. a. zum
Einstellen des Farbkontrasts des LCD-Bildschirms
5
Achstasten
6
Numerische Tasten
7
Taste ENTER
8
CLEAR Taste
300S Softkeys
In beiden Betriebsarten stehen Ihnen mehrere Bildschirmseiten mit
Softkey-Funktionen zur Verfügung, durch die Sie mit der NACH-LINKS/
NACH-RECHTS-Taste [4] blättern können. Der Seitenindikator in der
Statusleiste dient zur Orientierung. Er zeigt die Anzahl der Seiten an,
wobei die Seite, auf der Sie sich gerade befinden, dunkel markiert ist.
1
Seitenindikator
2
Anzeige SETZEN/NULLEN
Softkey-Funktion (Bildschirmseite 1)
Öffnet die Online-Hilfe.
Öffnet die Werkzeugtabelle. (Informationen
über die Anwendung Fräsen finden Sie auf
Seite 37 und über die Anwendung Drehen auf
Seite 66.)
Schaltet zwischen den Betriebsarten Istwert
(absolut) und Restweg (inkremental) um.
(Siehe Seite 26.)
Schaltet zwischen den Funktionen Setzen und
Nullen um. Verwendung mit entsprechenden
Achstasten (Seite 35).
Softkey-Funktion (Bildschirmseite 2a)
Öffnet die Eingabemaske BEZUGSPUNKT zum
Setzen des Bezugspunkts für jede Achse (
Öffnet die Eingabemaske PRESET zum Setzen einer
Soll-Position. (nur in der Betriebsart Restweg
Seite 48
(inkremental) (
)).
Teilt die aktuelle Position durch zwei (
300S
Softkey
Softkey
Seite 43
).
Seite 51
).
1 5
1 1
3
1 2
1 1
1 6
1 8
1 7
1 4
1 2
3
