Komponentendarstellung
Die Komponentendarstellung teilt eine Bewegung in ihre Anteile der
Längs- und Querachse auf. Beim Gewindeschneiden zum Beispiel,
kann mittels der Komponentendarstellung in der X-Achse der
Durchmesser des Gewindes angezeigt werden, obwohl Sie das
Handrad der Komponentenachse bewegen. Mittels
Komponentendarstellung können Sie einen Wert für den
gewünschten Durchmesser oder Radius in der X-Achse setzen und
einfach "auf Null fahren".
Wenn die Funktion KOMPONENTENDARSTELLUNG
verwendet wird, muss der Maßstab der
Komponentenachse (Oberschlitten) der unteren
Achsanzeige zugeordnet sein. Die für die Querzustellung
zuständige Komponente wird dann als obere Achse
angezeigt. Die Komponente, die die Längsbewegung
ausführt, wird als mittlere Achse angezeigt.

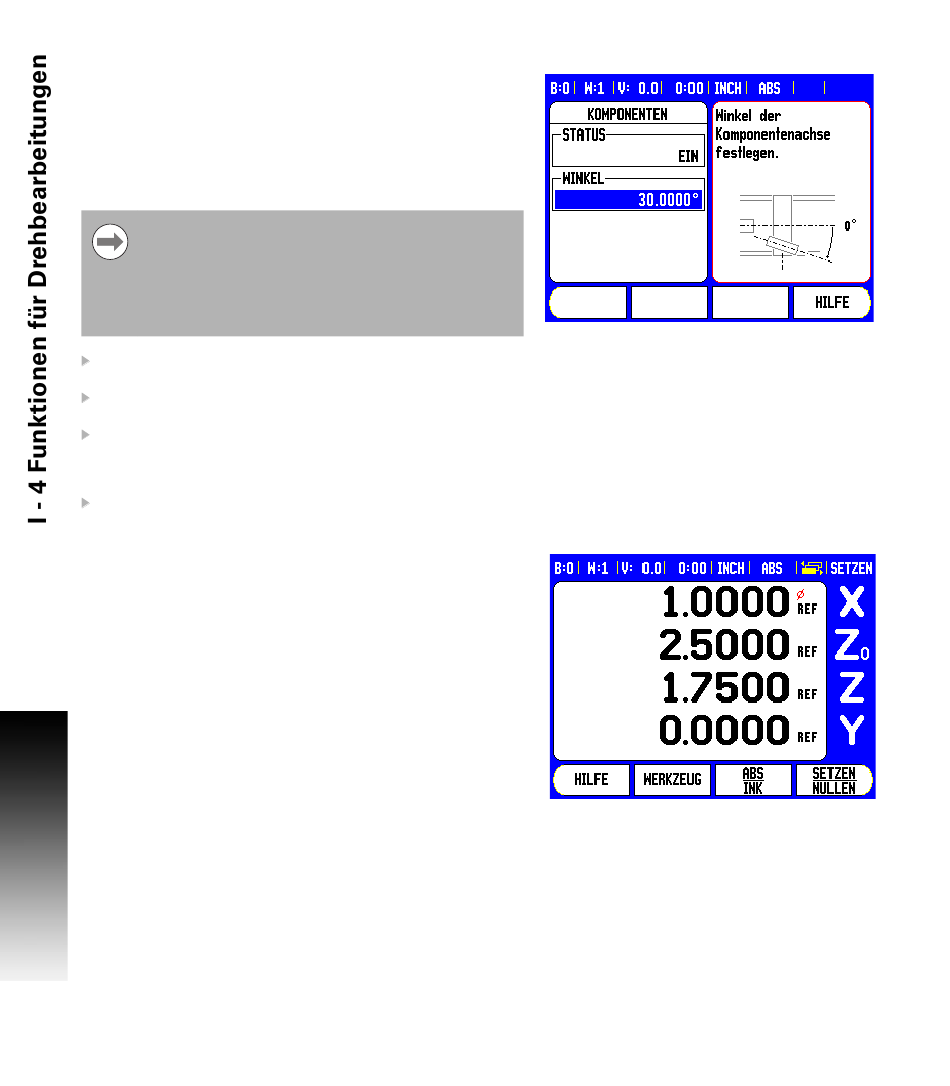

Wählen Sie KOMPONENTENDARSTELLUNG im Menü JOB
SETUP.
Drücken Sie den Softkey EIN, wenn Sie die Funktion
KOMPONENTENDARSTELLUNG aktivieren wollen.
Bewegen Sie den Cursor auf das Feld WINKEL und geben Sie 0° für
den Winkel zwischen der Längsachse (Längsschlitten) und der
Komponentenachse (Oberschlitten) ein. Damit geben Sie an, dass
sich der Oberschlitten parallel zum Längsschlitten bewegt.
Bestätigen Sie mit ENTER.
Z-Achsen koppeln
Bei der drei- oder vierachsigen Ausführung der 300S bietet Ihnen die
Funktion Achskopplung die Möglichkeit, die Z
zu koppeln. Die Summe der Verfahrwege kann in der Anzeige der Z
Achse oder in der Anzeige der Z-Achse angezeigt werden.
