Softkey ANSICHT
Mit dem Softkey ANSICHT können Sie zwischen der Programmliste
und der grafischen Darstellung des Werkstücks wechseln.
Wenn Sie den Programm-Modus anwählen, erscheint die
Programmliste als Standardansicht.

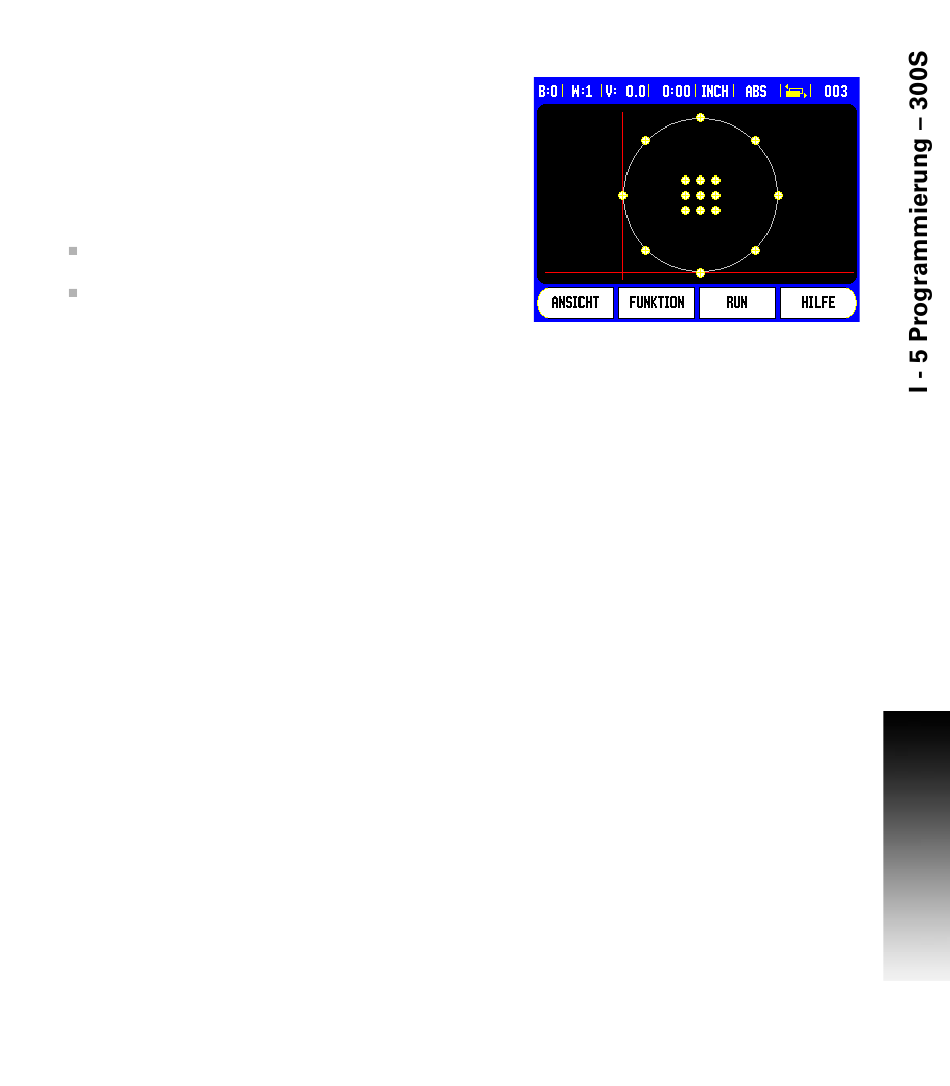

Drücken Sie den Softkey ANSICHT, um zur grafischen Darstellung des
Werkstücks zu wechseln. Der Bezugspunkt, die Position, der
Lochkreis und die Lochreihe werden grafisch dargestellt. Die
Positionen und Bohrungen werden maßstblich der Größe des
Fensters angepasst.
Der Bezugspunkt wird als Schnittpunkt der horizontalen und
vertikalen Linie als (0.0) Position dargestellt.
Die Positionen und Bohrungen werden als Kreise dargestellt. Der
Durchmesser des programmierten Werkzeugs wird für die
Darstellungen der Bohrungen verwendet.
