Preset setzen
Mit der Funktion PRESET legen Sie die nächste Position fest, die
angefahren werden soll. Sobald Sie die neue Soll-Position eingegeben
haben, schaltet die Anzeige um auf die Betriebsart Restweg und zeigt
den Restweg von der aktuellen Position zur Soll-Position an. Um die
gewünschte Soll-Position zu erreichen, verfahren Sie einfach den
Tisch bis die Anzeige auf Null steht. Den Wert der Soll-Position können
Sie als Absolutmaß (bezogen auf den aktuellen Nullpunkt) oder als
Inkrementalmaß (bezogen auf die aktuelle Position) angeben.

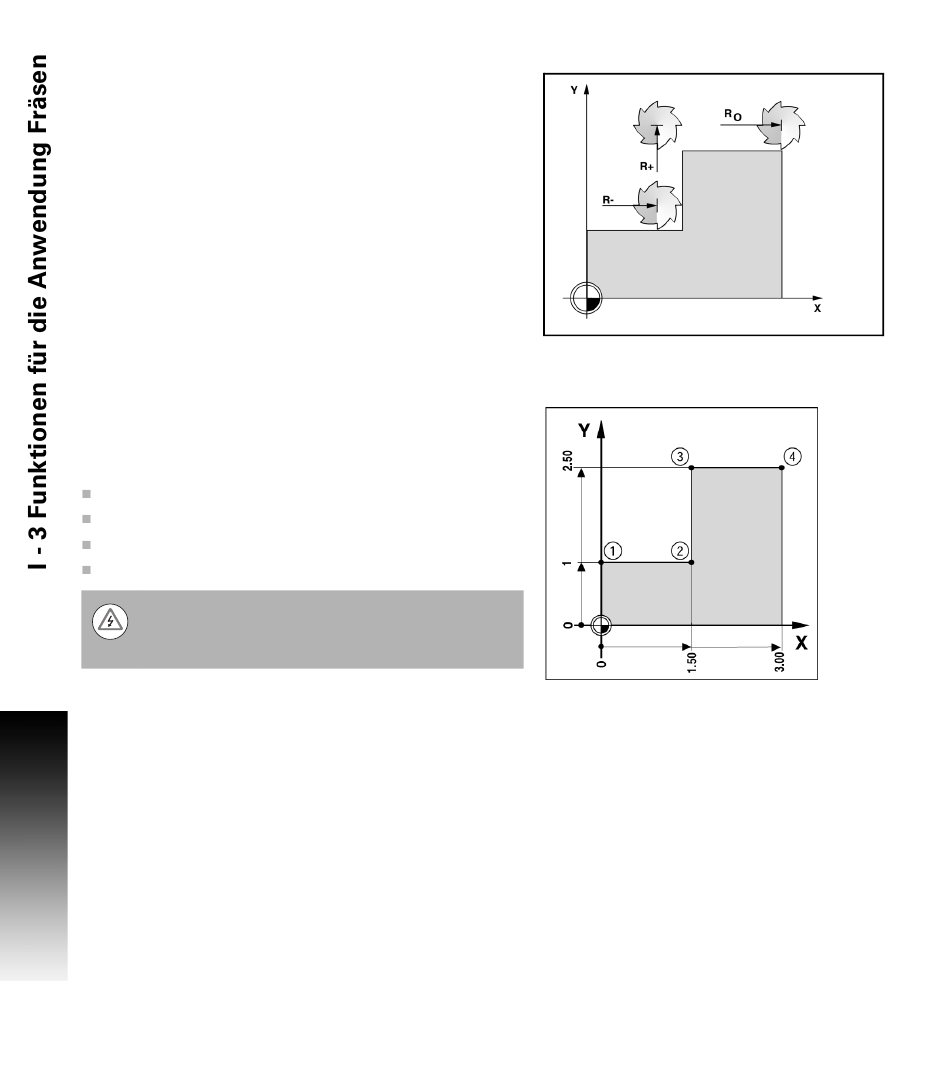

Mit der Funktion PRESET können Sie auch angeben, welche Seite des
Werkzeugs die Bearbeitung an der Soll-Position ausführt. Der Softkey
R+/– in der Eingabemaske PRESET bestimmt den während der
Bewegung wirksamen Versatz. Wenn Sie R+ verwenden, wird die
Mittellinie des aktiven Werkzeugs bezogen auf die Werkzeugschneide
in positive Richtung versetzt. Wenn Sie R– verwenden, wird die
Mittellinie des aktiven Werkzeugs bezogen auf die Werkzeugschneide
in negative Richtung versetzt. Die Funktion R+/– berücksichtigt beim
Wert für den Restweg automatisch den Durchmesser des
Werkzeugs.
Absoluter Preset
Beispiel: Stufe fräsen durch „Fahren auf Null" mit absoluten
Positionen
Die Koordinaten werden als Absolutmaße eingegeben, Bezugspunkt
ist der Werkstück-Nullpunkt. Im rechts abgebildeten Beispiel:
Eckpunkt 1: X = 0 mm / Y = 20 mm
Eckpunkt 2: X = 30 mm / Y = 20 mm
Eckpunkt 3: X = 30 mm / Y = 50 mm
Eckpunkt 4: X = 60 mm / Y = 50 mm
Wenn Sie den Wert wieder aufrufen wollen, den Sie zuletzt
für eine bestimmte Achse gesetzt haben, drücken Sie
einfach den Softkey PRESET und dann die entsprechende
Achstaste.
