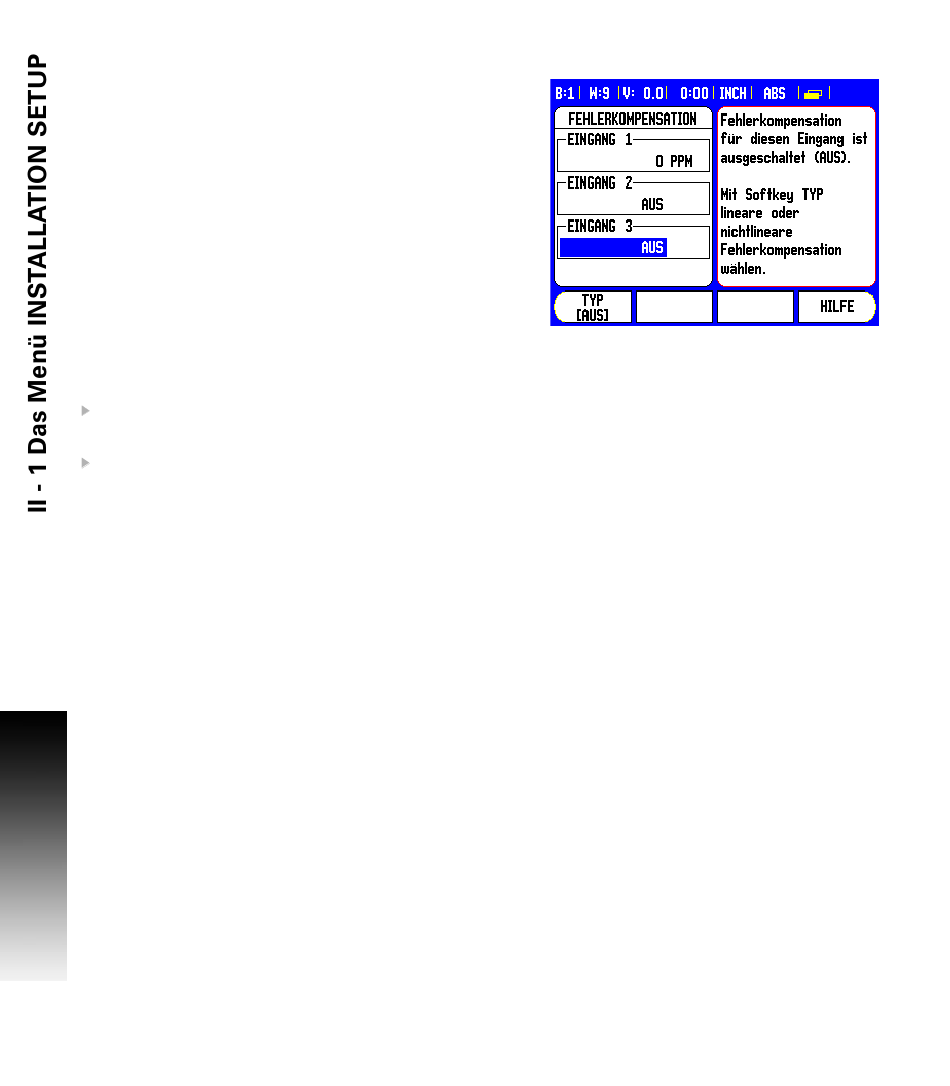

Lineare Fehlerkompensation
Die lineare Fehlerkompensation können Sie verwenden, wenn die
Vergleichsmessung mit einem Bezugsnormal ergibt, dass eine lineare
Abweichung über die gesamte Messlänge vorliegt. Diese
Abweichung kann über einen Kompensationsfaktor rechnerisch
kompensiert werden.
Zur Berechnung der linearen Fehlerkompensation verwenden Sie
folgende Formel:
Kompensationsfaktor LEC = ((S – M) / M) x 10
S
gemessene Länge über Referenzgerät
M
gemessene Länge über Maßstab an Achse
Beispiel:
Wenn die vom Referenzgerät gemessene Länge 500 mm ist und der
Längenmaßstab der X-Achse nur 499,95 misst, ergibt sich ein LEC-
Kompensationsfaktor von 100 ppm für die X-Achse:
LEC = ((500 – 499.95) / 499.95) x 10
nächste ganze Zahl gerundet).
Falls Ihnen die Abweichung des Maßstabs bekannt ist, können Sie
den betreffenden Wert direkt eingeben. Mit dem Softkey TYP
wählen Sie die Kompensation (LINEAR ).
Geben Sie den Kompensationsfaktor in ppm (entspricht Mikrometer
pro Meter bzw. Mikroinch pro Inch) ein und bestätigen Sie mit
ENTER.
Automatische lineare Fehlerkompensation:
Sie können sich den Kompensationsfaktor mit Hilfe eines
Bezugsnormals (Parallelendmaß) automatisch von der
Positionsanzeige berechnen lassen. Drücken Sie den Softkey AUTO
BERECHNUNG. Im Feld REFERENZ geben Sie die Länge des
Endmaßes einschließlich Werkzeugversatz (Werkzeug- oder
Kantentaster-Durchmesser) ein (nicht notwendig, wenn beide
Messpunkte aus derselben Richtung angetastet werden).
Wenn Sie einen Kantentaster zur Messung des Endmaßes
verwenden, tasten Sie mit dem Kantentaster ein Ende des Endmaßes
an. Das Feld MESSWERT zeigt 0 an. Fahren Sie die zweite Kante an
und tasten Sie das entgegengesetzte Ende des Endmaßes an. Das
Feld zeigt jetzt den gemessenen Wert einschließlich Werkzeugversatz
an.
Wenn Sie ein Werkzeug zur Messung des Endmaßes verwenden,
tasten Sie ein Ende des Endmaßes mit dem Werkzeug an und drücken
den Softkey LERNEN. Das Feld MESSWERT zeigt 0 an. Fahren Sie die
zweite Kante an und tasten Sie das entgegengesetzte Ende des
Endmaßes an. Drücken Sie LERNEN. Das Feld zeigt jetzt den
gemessenen Wert einschließlich Werkzeugversatz an.
