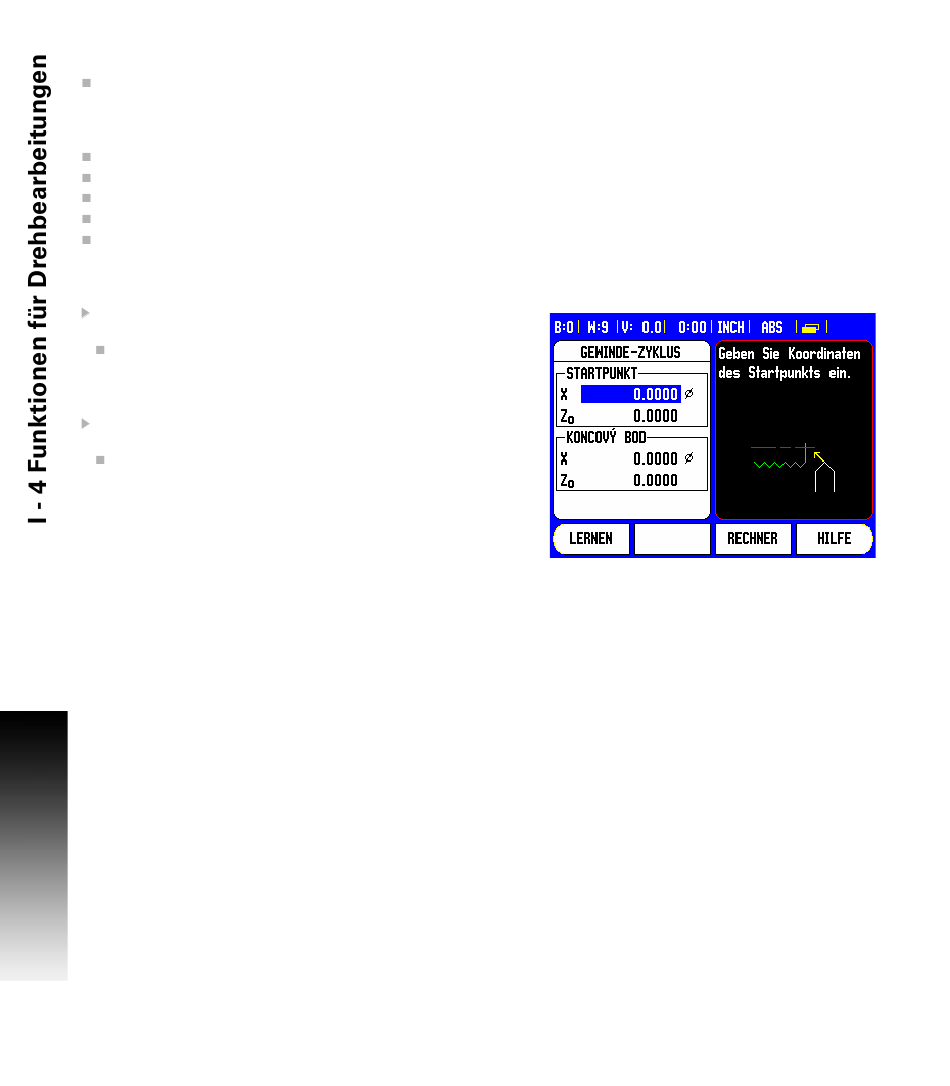

Eingabemaske GEWINDEZYKLUS:
Wenn Sie die Achse für den Gewinde-Zyklus definiert haben, öffnen
Sie die Eingabemaske GEWINDEZYKLUS mit dem Softkey
GEWINDE-ZYKLUS, der im POS-Anzeigemodus angezeigt wird (2.
Bildschirmseite).
Startpunkt: Anfang des Gewindeschnitts
Endpunkt: Ende des Gewindeschnitts
Schnitte: Anzahl der Schnitte eingeben.
Schlichten: Tiefe des Schlichtschnitts eingeben
Gewindegänge pro Inch oder Steigung in Millimeter: Für englische
Gewinde geben Sie "Gewindegänge pro Inch" an. Für metrische
Gewinde geben Sie die Steigung in Millimeter an.
1. Schritt: Daten eingeben
Positionieren Sie das Werkzeug für jede Achse am Startpunkt des
Schnitts und nullen Sie die Positionsanzeige für die X- und Y-Achse.
Diese Position ist der Außendurchmesser für ein Außengewinde
in der X-Achse oder der Innendurchmesser für ein Innengewinde
am Werkstück. Die Z-Achse ist am Startpunkt des Schnitts
positioniert.
Drücken Sie den Softkey GEWINDE-ZYKLUS, um die Eingabemaske
zu öffnen und geben Sie die erforderlichen Daten ein.
Die Achsen befinden sich im selben Modus wie die Bezugsachse:
Radius oder Durchmesser.
