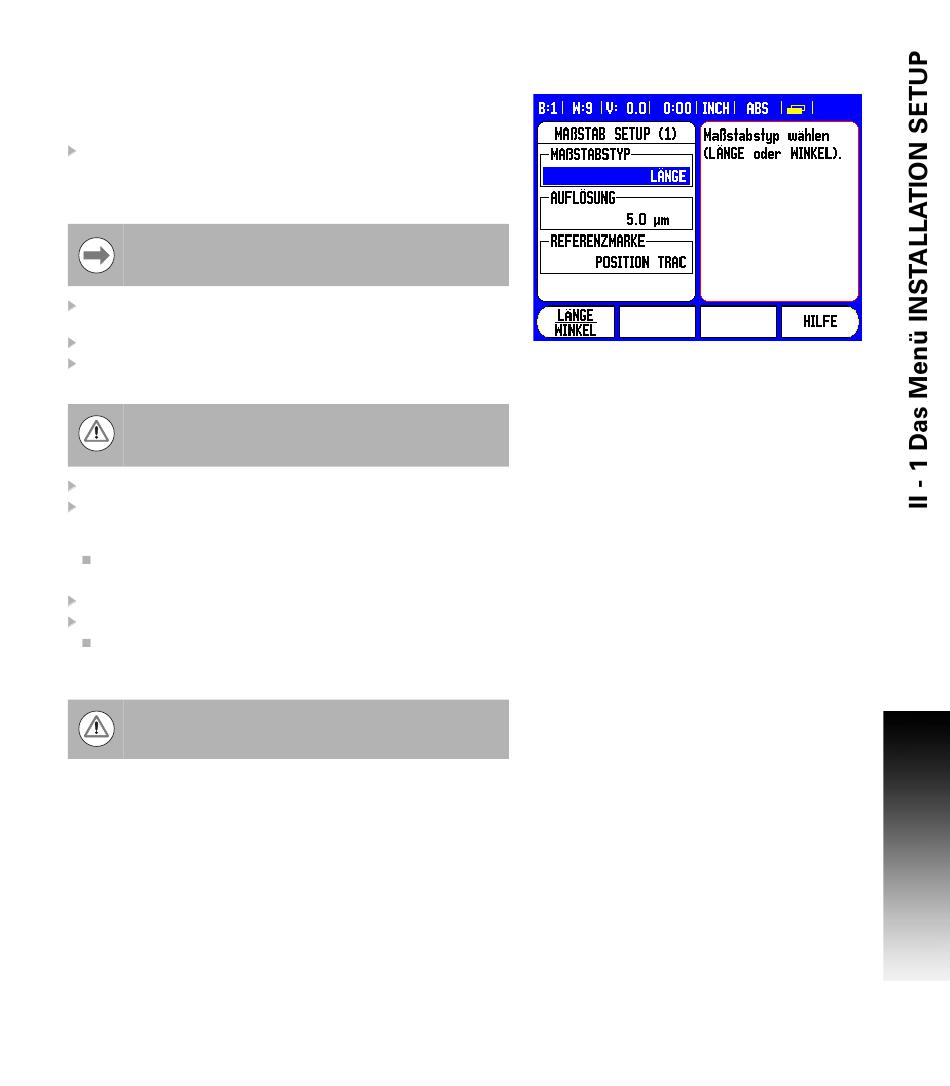

Maßstab Setup – Maßstab einrichten
Mit dem Parameter MAßSTAB SETUP legen Sie die Auflösung und
den Maßstabstyp (Längen- oder Winkelmessgerät), die Zählrichtung
und den Referenzmarken-Typ fest.
Wenn Sie das Menü INSTALLATION SETUP öffnen, steht der
Cursor automatisch auf dem Parameter MAßSTAB SETUP.
Bestätigen Sie mit ENTER. Eine Liste mit drei verfügbaren
Maßstäben (EINGANG X1, X2 oder X3) erscheint.
Das Feld GEWINDE-ZYKLUS erscheint nur, wenn sich die
Positionsanzeige im Modus DREHEN befindet.
Wählen Sie den Maßstab, den Sie hinzufügen oder ändern wollen
und bestätigen Sie mit ENTER.
Der Eintrag im Feld MAßSTABSSIGNAL ist voreingestellt.
Der Cursor steht im Feld MAßSTABSTYP. Wählen Sie den
Maßstabstyp mit dem Softkey LÄNGE/WINKEL.
Für die Funktion GEWINDE-ZYKLUS im Modus DREHEN
muss an der dritten Achse ein Drehgeber für die Leitspindel
eingerichtet sein.
Bewegen Sie den Cursor auf das Feld AUFLÖSUNG.
Wählen Sie mit den Softkeys GRÖBER oder FEINER die Auflösung
des Maßstabs in µm (10, 5, 2, 1, 0.5). Sie können die gewünschte
Auflösung aber auch einfach mit den numerischen Tasten eingeben.
Bei Winkelmessgeräten geben Sie die Strichzahl pro Umdrehung
ein.
Bewegen Sie den Cursor auf das Feld REFERENZMARKE.
Wählen Sie mit dem Softkey REF-MARKE,
ob Ihr Maßstab keine Referenzmarken (KEINE) oder eine einzige
Referenzmarke (EINE) besitzt, oder mit der Position-
Trac™-Funktion (POSITION TRAC) ausgestattet ist.
Wählen Sie KEINE für Eingang X3, falls Sie die dritte Achse
für den GEWINDE-ZYKLUS einrichten wollen.
