Z- und W-Achse koppeln
(Fräsen mit vier Achsen)
Z- und W-Achsen koppeln
Wenn an die 300S vier Achsen angeschlossen sind, bietet Ihnen die
Funktion Achskopplung die Möglichkeit, die Z-Achse mit der W-Achse
bei Fräsbearbeitungen zu koppeln. Die Summe der Verfahrwege kann
in der Anzeige der Z-Achse oder in der Anzeige der W-Achse angezeigt
werden.

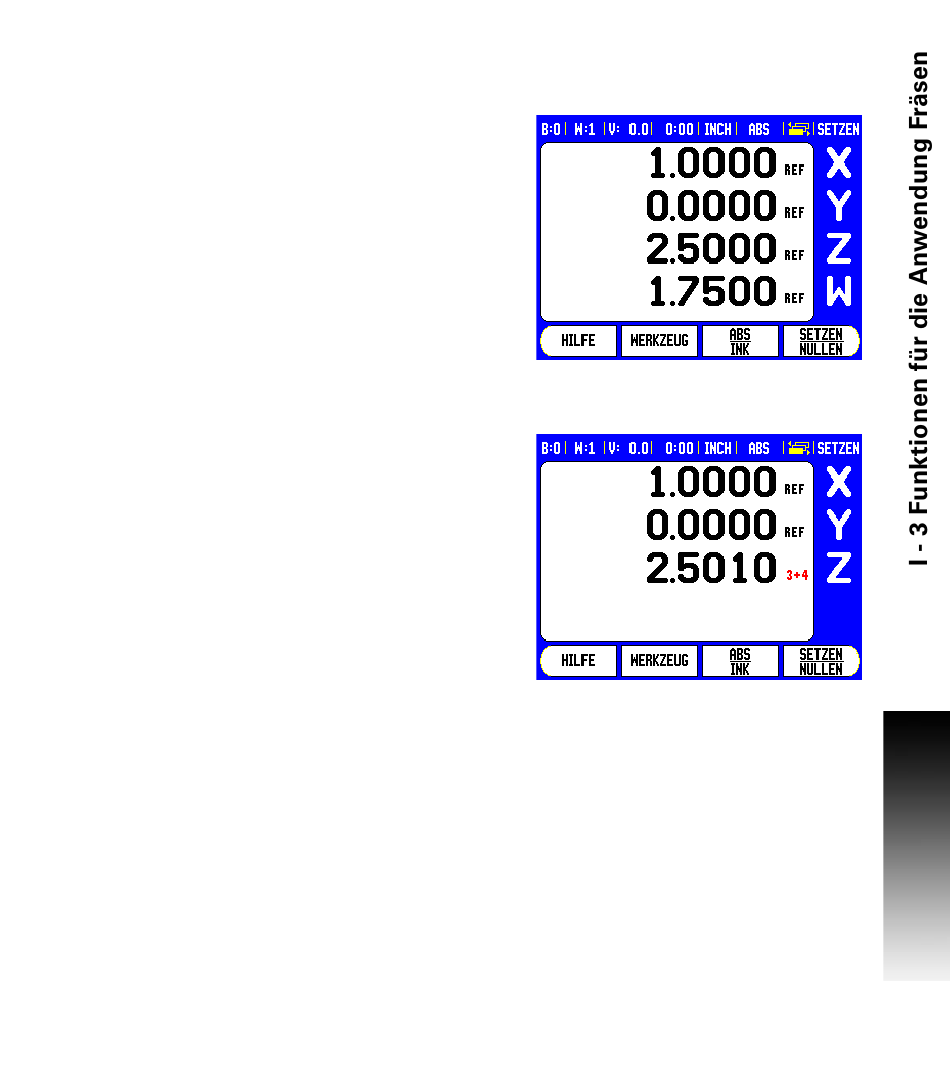

Kopplung der Z- und W-Achse aktivieren
Betätigen und halten Sie die Taste Z für ca. 2 Sekunden, wenn Sie die
Z-Achse und W-Achse koppeln und die Summe der Verfahrwege in
der Anzeige der Z-Achse anzeigen lassen wollen. Die Summe der
Verfahrwege der Z- und W-Achse wird nun in der Anzeige der Z-Achse
angezeigt und die Anzeige der W-Achse erlischt.
Betätigen und halten Sie die Taste W für ca. 2 Sekunden, wenn Sie die
Z-Achse und W-Achse koppeln und die Summe der Verfahrwege in
der Anzeige der W-Achse anzeigen lassen wollen. Die Summe der
Verfahrwege der Z- und W-Achse wird nun in der Anzeige der W-
Achse angezeigt und die Anzeige der Z-Achse erlischt. Die
Achskopplung bleibt nach dem Ausschalten der Positionsanzeige
erhalten.
Wenn die Z-Achse oder W-Achse bewegt wird, wird der Anzeigewert
der gekoppelten Achsen aktualisiert.
Wenn zwei Achsen gekoppelt werden, muss für beide Maßstäbe die
Referenzmarke ermittelt werden, damit der vorherige Bezugspunkt
wiederhergestellt werden kann.
Kopplung der Z- und W-Achse deaktivieren
Die Kopplung der Z- und W-Achse können Sie aufheben, indem Sie die
Achstaste der Achse mit der erloschenen Anzeige drücken. Die
beiden Achsen werden dann wieder getrennt angezeigt.
300S
65
