Schräge und Bogen in Tabelle eingeben
Die folgenden Softkeys stehen Ihnen auch in der entsprechenden
Eingabemaske zur Verfügung.
Funktion
Ebene wählen ([XY], [YZ] oder [XZ].
Fräsbearbeitung ausführen.
Aktuellen Absolutwert übernehmen.
Rechner für Grundrechenarten und trigonometrische
Funktionen öffnen

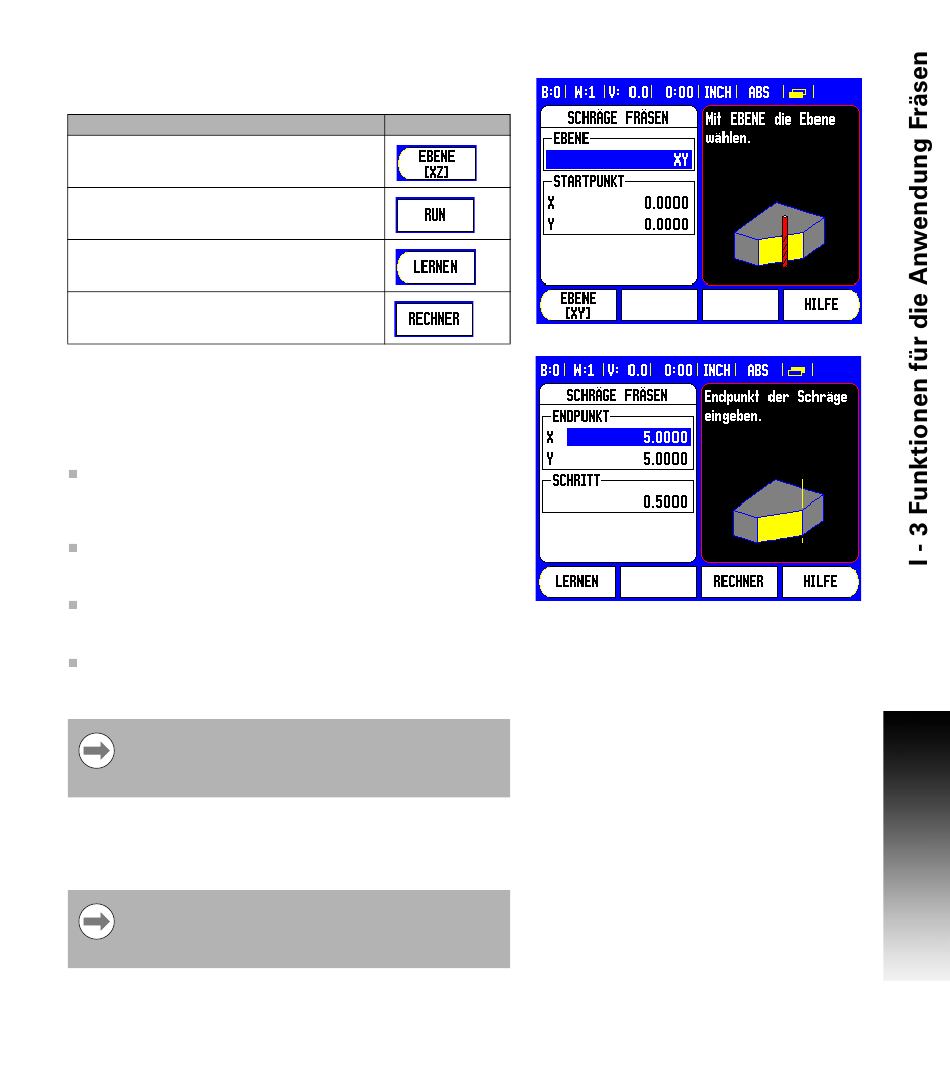

In der Eingabemaske SCHRÄGE FRÄSEN legen Sie die Fläche fest,
die gefräst werden soll. Die Daten geben Sie über die entsprechende
Tabelle ein. Wählen Sie einen Tabelleneintrag aus, drücken Sie den
Softkey NEU oder den Softkey EDITIEREN (oder die Taste ENTER),
um die Schräge zu definieren. Sie benötigen folgenden Informationen,
um eine Schräge mit mehreren Teilpositionen zu fräsen:
Ebene: Mit dem Softkey EBENE wählen Sie die gewünschte Ebene.
Die aktive Ebene wird auf dem Softkey und im Feld EBENE
angezeigt. Die Grafik im Hinweisfenster hilft Ihnen bei der Auswahl
der richtigen Ebene.
Startpunkt: Geben Sie die Koordinaten des Startpunkts ein oder
drücken Sie LERNEN, um die aktive Position als Koordinate zu
übernehmen.
Endpunkt: Geben Sie die Koordinaten des Endpunkts ein oder
drücken Sie LERNEN, um die aktive Position als Koordinate zu
übernehmen.
Schritt: Geben Sie die Schrittgröße ein. Beim Fräsen gibt die
Schrittgröße den Abstand zwischen den einzelnen Schnitten oder
den einzelnen Schritten entlang der Kontur an.
Die Schrittgröße ist optional. Bei Schrittgröße = 0
entscheidet der Maschinenbediener während der
Bearbeitung, wie weit er zwischen den einzelnen Schritten
fahren will.
Mit ENTER schließen Sie die Eingabemaske und speichern die
Schräge in der Tabelle. Drücken Sie den Softkey RUN, um die
Fräsbearbeitung auszuführen. Mit der CLEAR Taste schließen Sie die
Eingabemaske, ohne die Schräge zu speichern.
Die Positionsanzeige speichert die Tabellen mit ihren
Einträgen. Sie bleiben im Speicher bis sie gelöscht oder
geändert werden und bleiben auch nach dem Ausschalten
der Positionsanzeige erhalten.
