Import/Export

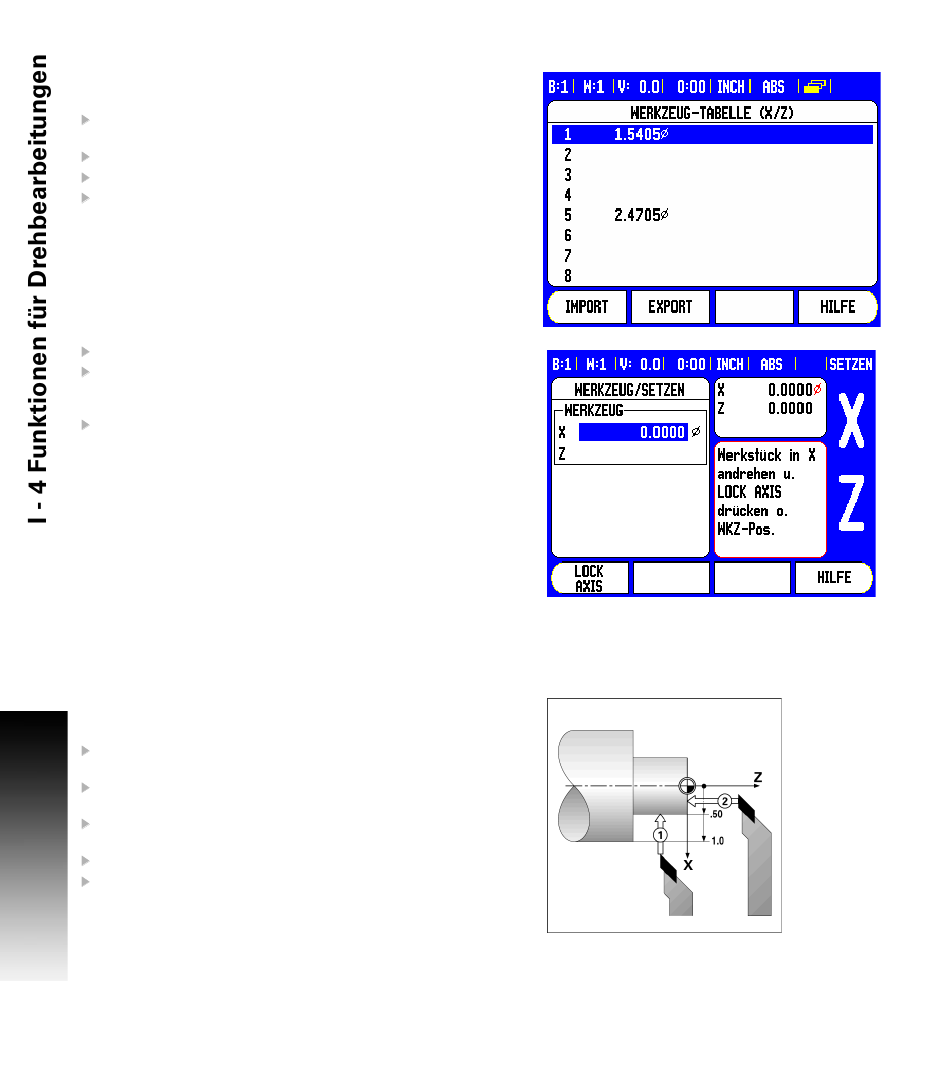

Werkzeugtabellen-Informationen können über den seriellen
Anschluss importiert oder exportiert werden.
Die Softkeys IMPORT und EXPORT stehen auch in der Anzeige der
Werkzeugtabelle zur Verfügung.
Mit IMPORT übertragen Sie eine Werkzeugtabelle von einem PC.
Mit EXPORT übertragen Sie die Werkzeugtabelle zu einem PC.
Mit der CLEAR Taste beenden Sie den Vorgang.
Werkzeug aus der Werkzeug-Tabelle aufrufen
Drücken Sie den Softkey WERKZEUG.
Mit der NACH-OBEN/NACH-UNTEN-Taste bewegen Sie den Cursor
durch die Werkzeugliste (1-99). Das gewünschte Werkzeug mit dem
Cursor wählen.
Überprüfen Sie, ob das richtige Werkzeug aufgerufen wurde und
bestätigen Sie Ihre Auswahl mit dem Softkey WERKZEUG
ÜBERNEHMEN oder beenden Sie die Werkzeugauswahl mit der
CLEAR Taste.
Bezugspunkt-Setzen
Grundlegende Informationen: Siehe „Softkey Bezugspunkt" auf Seite
43.. Bezugspunkte legen die Zuordnung zwischen Achspositionen und
Anzeigewerten fest. Bei den meisten Drehbearbeitungen gibt es nur
einen Bezugspunkt in der X-Achse (Mittelpunkt der Spannvorrichtung),
die Definition zusätzlicher Bezugspunkte für die Z-Achse kann jedoch
vorteilhaft sein. In der Bezugspunkt-Tabelle können bis zu 10
Bezugspunkte gespeichert werden. Bezugspunkte setzen Sie am
einfachsten, indem Sie ein Werkstück an einem bekannten
Durchmesser oder Punkt ankratzen und dann den ermittelten Wert
eingeben.
Beispiel: Werkstück-Bezugspunkt setzen
Vorbereitung:
Rufen Sie die Werkzeug-Daten zu dem Werkzeug auf, mit dem Sie
das Werkstück ankratzen.
Drücken Sie den Softkey BEZUGSPUNKT. Der Cursor steht jetzt im
Feld BEZUGSPUNKT-NUMMER.
Geben Sie die Bezugspunkt-Nummer ein und bewegen Sie den
Cursor mit der NACH-UNTEN-Taste auf das Feld X-ACHSE.
Kratzen Sie das Werkstück an Punkt 1 an.
Geben Sie den an dieser Position gemessenen Radius oder
Durchmesser ein. Stellen Sie sicher, dass sich die 300S im Modus
Durchmesser-Anzeige Ø befindet, wenn Sie einen Durchmesser-
Wert eingeben.
