Bedienelemente PC2 / PC2X - Schweißbrenner
Pos. Symbol
1
2
3
4
5
5.6.8.1
Schweißdatenanzeige
Die Signalleuchten im unteren Teil der Brenneranzeige zeigen den aktuell gewählten Schweißparameter
an. Der entsprechende Parameterwert wird in der dreistelligen Anzeige dargestellt.
Nach dem Einschalten des Schweißgerätes wird für ca. 3 Sekunden die aktive JOB-Nummer in der An-
zeige dargestellt. Anschließend schaltet die Anzeige auf den durch die Gerätesteuerung vorgegebenen
Sollwert für Schweißstrom bzw. Drahtgeschwindigkeit um.
Im Up/Down-Betrieb wird bei Parameteränderungen der entsprechende Parameterwert in der Anzeige
dargestellt. Wird dieser Parameter länger als ca. 5 s nicht mehr verändert, schaltet die Anzeige wieder
auf die durch die Gerätesteuerung vorgegebenen Werte.
Pos. Symbol
1
099-500050-EW500
20.10.2022
Beschreibung
0
Dreistellige Anzeige
Darstellung Schweißparameter > siehe Kapitel 5.6.8.1.
Drucktaste „B -" (Programm-Betrieb)
JOB-Nummer verringern
Drucktaste „B -" (Up-/Down-Betrieb)
Schweißspannungskorrektur, Wert verringern
Drucktaste „A -" (Programm-Betrieb)
Programmnummer verringern
Drucktaste „A -" (Up-/Down-Betrieb)
Schweißleistung (Schweißstrom / Drahtgeschwindigkeit) verringern
Drucktaste „A +" (Programm-Betrieb)
Programmnummer erhöhen
Drucktaste „A +" (Up-/Down-Betrieb)
Schweißleistung (Schweißstrom / Drahtgeschwindigkeit) erhöhen
Drucktaste „B +" (Programm-Betrieb)
JOB-Nummer erhöhen
Drucktaste „B +" (Up-/Down-Betrieb)
Schweißspannungskorrektur, Wert erhöhen
Beschreibung
0
Dreistellige Anzeige
Darstellung Schweißparameter.
Aufbau und Funktion
Eurozentralanschluss am Gerät anpassen

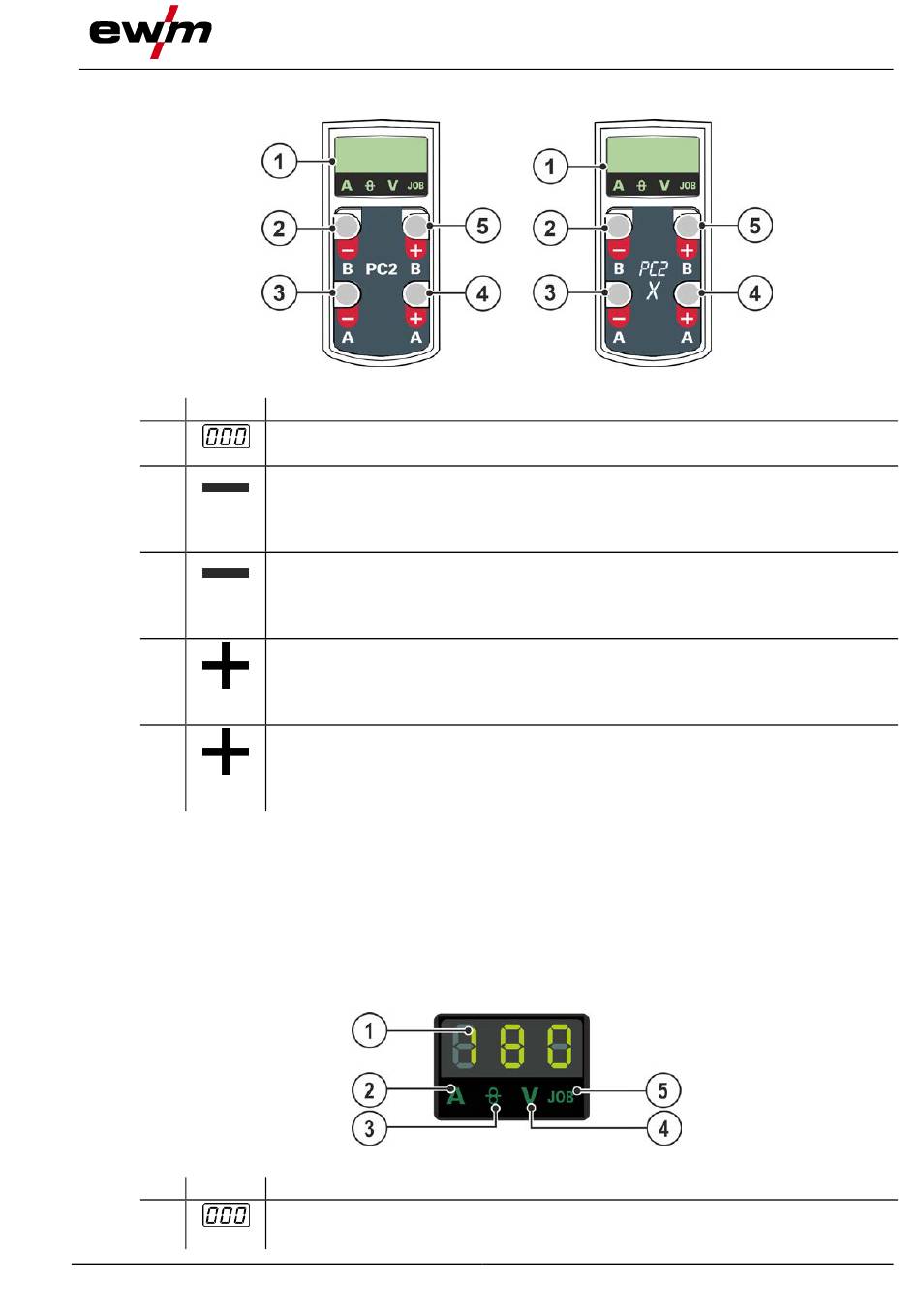

Abbildung 5-29
Abbildung 5-30
