7.5 Zusammenbauzeichnung
28
04.00 | KGG 220 - 280 | Montage- und Betriebsanleitung | de | 389167

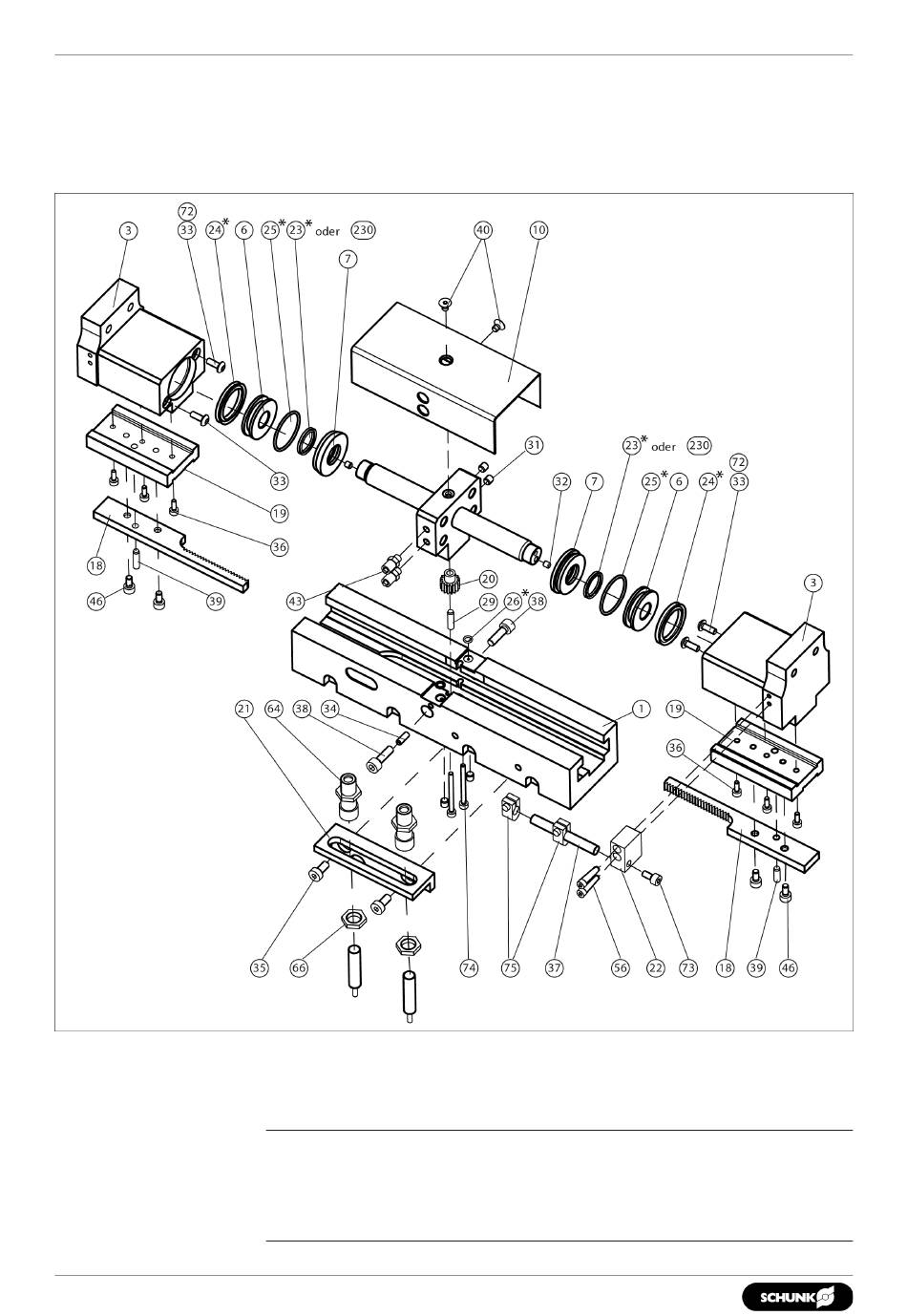

Die folgende Abbildung ist ein Beispielbild.
Sie dient zur Veranschaulichung und Zuordnung der Einzelteile.
Abweichungen je nach Baugröße und Ausführungsart möglich.
*Verschleißteil, bei Wartung erneuern.
Im Dichtsatz enthalten. Dichtsatz kann nur komplett bestellt
werden.
HINWEIS
Beim Einschieben der Greiferfinger (3) – mit Führung (19) und
Zahnstange (18) – darauf achten, dass die beiden Zahnstangen
(18) gleichzeitig auf das Ritzel (20) treffen.
