3.3 Werkzeuge
•
Gewindeband
•
Kleber.
Nicht im Lieferumfang enthalten:
•
Bohrmaschine
Bohraufsätze: ∅20, ∅25
•
Lochsäge: ∅40, ∅100
•
•
Entgratungswerkzeug für Polyethylen.
3.4 Installationsübersicht
Je nach Produkttyp können die erforderlichen Instal-
lationsschritte für Ihre Hebeanlage verschieden sein.
Wenn Sie Zubehör für die Hebeanlage bestellt
haben, sind gegebenenfalls zusätzliche Installations-
schritte erforderlich.
Hebeanlage mit Pumpe und Schwimmerschaltern
1. Befestigen Sie den Behälter am Boden.
2. Bohren Sie Löcher für die Zulaufleitungen.
3. Schließen Sie die Zulaufleitungen an den Behäl-
ter an.
4. Montieren Sie den Entlüftungsstutzen und die
Kabelverschraubungen.
5. Stellen Sie die Einschaltniveaus ein, indem Sie die
Kabellänge der Schwimmerschalter anpassen.
6. Installieren Sie die Pumpen im Behälter.
7. Montieren Sie die Pumpenanschlussrohre.
8. Schließen Sie die Entlüftungsleitung an.
9. Schließen Sie die Druckleitungen an.
Hebeanlage mit Steuerung
1. Befestigen Sie den Behälter am Boden.
2. Bohren Sie Löcher für die Zulaufleitungen.
3. Schließen Sie die Zulaufleitungen an den Behäl-
ter an.
4. Montieren Sie den Entlüftungsstutzen und die
Kabelverschraubungen.
5. Installieren Sie die Pumpen im Behälter.
6. Montieren Sie das Niveausensorrohr im Behälter.
7. Montieren Sie die Pumpenanschlussrohre.
8. Schließen Sie die Entlüftungsleitung an.
9. Schließen Sie die Druckleitungen an.
3.5 Aufstellen des Produkts
VORSICHT
Rückenverletzungen
Leichte oder mittelschwere Personenschä-
den
- Lassen Sie sich beim Tragen des Pro-
dukts von einer weiteren Person unter-
stützen oder verwenden Sie geeignete
Hebevorrichtungen.
VORSICHT
Quetschung der Füße
Leichte oder mittelschwere Personenschä-
den
- Tragen Sie beim Bewegen des Produkts
Sicherheitsschuhe.
Stellen Sie den Behälter so auf, dass alle Bauteile
während des Betriebs und bei Wartungsarbeiten
leicht zugänglich sind.
3.6 Installieren des Behälters
Befestigen Sie den Behälter am Boden, damit er sich
nicht bewegen und verdrehen kann. Verwenden Sie
die Montagebeschläge, um den Behälter mit Schrau-
ben zu befestigen.

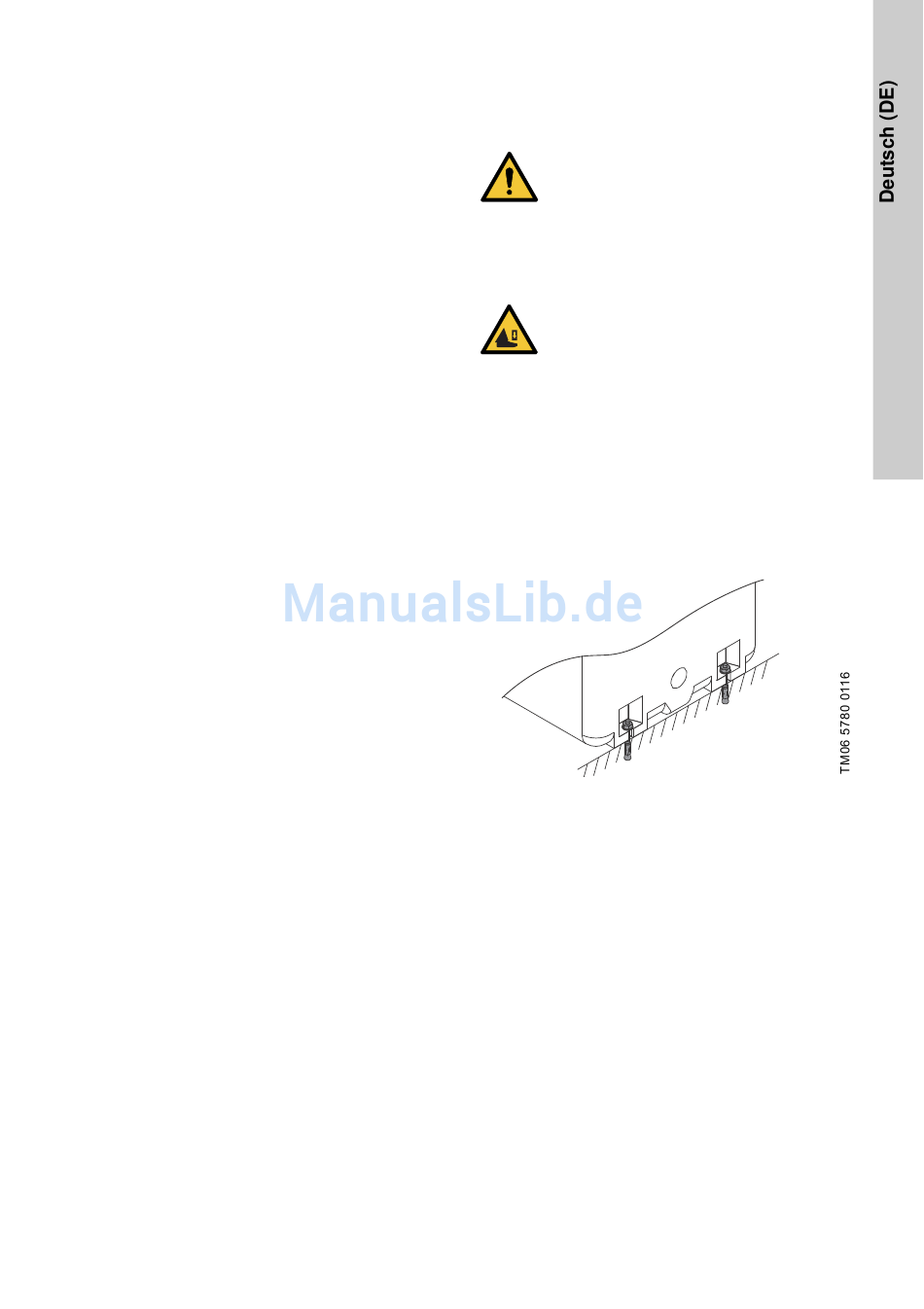

Befestigen des Behälters am Boden
Abb. 3
7
