10 Wenn sich der Netzanschluss:
a oben an der Schiene befindet:
• Schieben Sie das lange Stromkabel mit den
Kabelschuhen vom Netzanschluss durch den
großen Hohlraum der montierten Schiene.
b unten an der Schiene befindet:
• Führen Sie das lange Stromkabel mit den
Kabelschuhen vom Netzanschluss an das
untere Ende der Schiene heran.

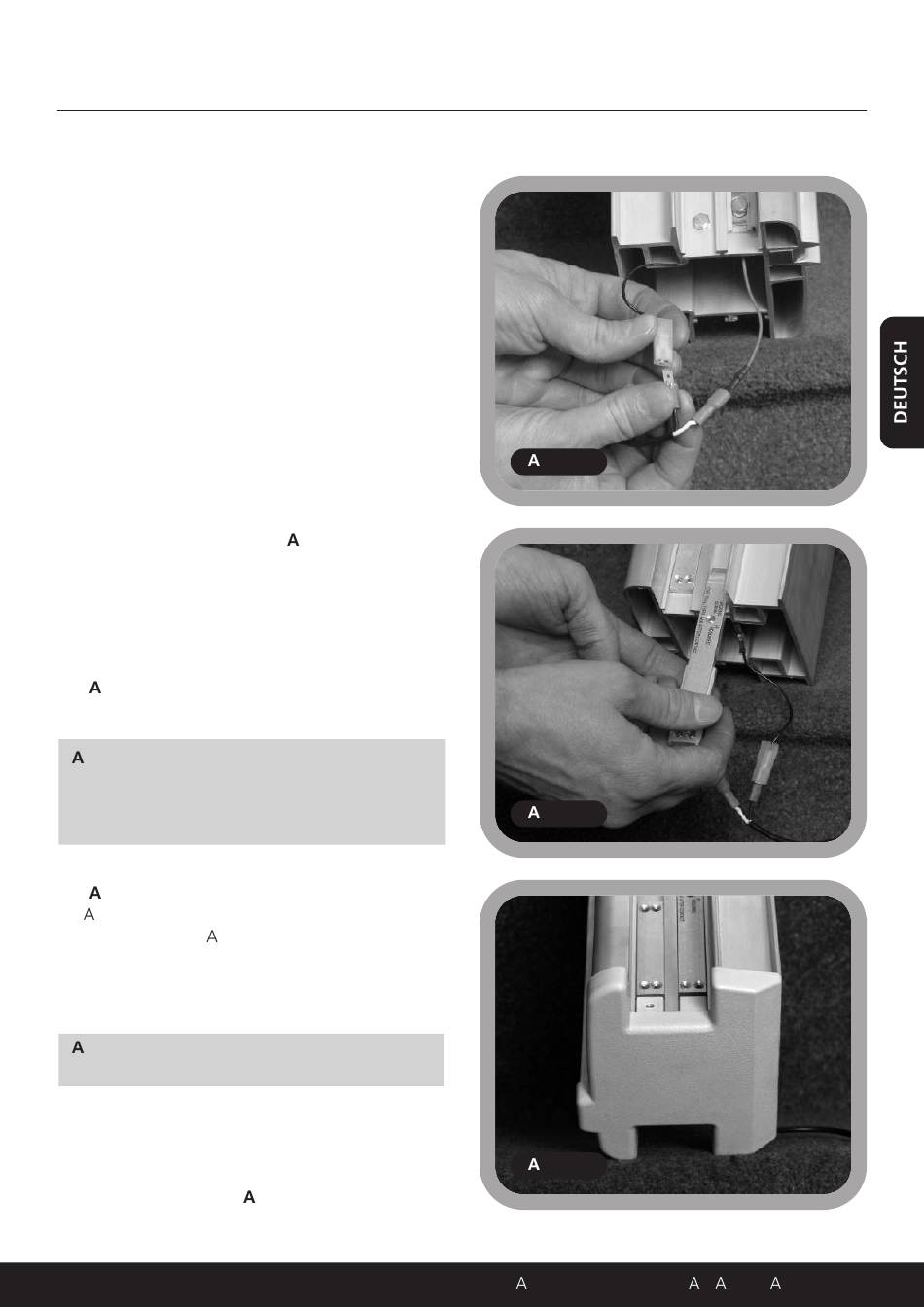

11 Schieben Sie die Schiene die Treppe herauf
und positionieren Sie sie mittig, so dass Sie unten
an der Treppe komfortabel arbeiten können.
12 Schließen Sie den positiven Kabelschuh (weißes
Kabel) an den roten, an der Stromschiene
befestigten Kabelschuh an ( bb. 13).
13 Schließen Sie den negativen Kabelschuh
(schwarzes Kabel) an den Kabelschuh der
Schiene an.
14 Montieren Sie untere Endkappe und
Endausschalter nur unten an der Schiene
( bb. 14). Ziehen Sie die Madenschrauben
jetzt noch nicht an.
nmerkung: Der kürze, quadratische Endstop
muss in den oberen Kanal eingesetzt werden
– geschieht dies nicht, kann es zu
Beschädigungen des Lifts kommen.
15 Die untere Endkappe auf die Schiene aufsetzen
( bb. 15) und dabei sicherstellen, dass das
nschlusskabel so durch den Kanal geführt wird,
dass es an der W NDSEITE aus der Schiene
austritt.
16 Ziehen Sie die Madenschrauben zur Befestigung
der Endkappe an der Schiene an.
nmerkung: Die Madenschrauben der Endkappe
dürfen nicht zu fest angezogen werden.
17 Verschieben Sie unteren Endanschlag und
Endausschalter so, dass sie an den
Positionierverlängerungen der Endkappe
anliegen, und ziehen Sie dann die
Madenschrauben an ( bb. 15).
Schienenmontage
bb. 13
bb. 14
bb. 15
MINIV TOR SIMPLICITY + INST LL TIONS NLEITUNG
45
