Schienenmontage
nmerkung: Stellen Sie sicher, dass die
Verbindungsstücke richtig herum in die Schiene
eingesetzt werden. Das Verbindungsstück hat drei
ebene und eine geneigte Fläche. Die geneigte
Fläche MUSS an der geneigten Fläche der Schiene
anliegen ( bb. 3).

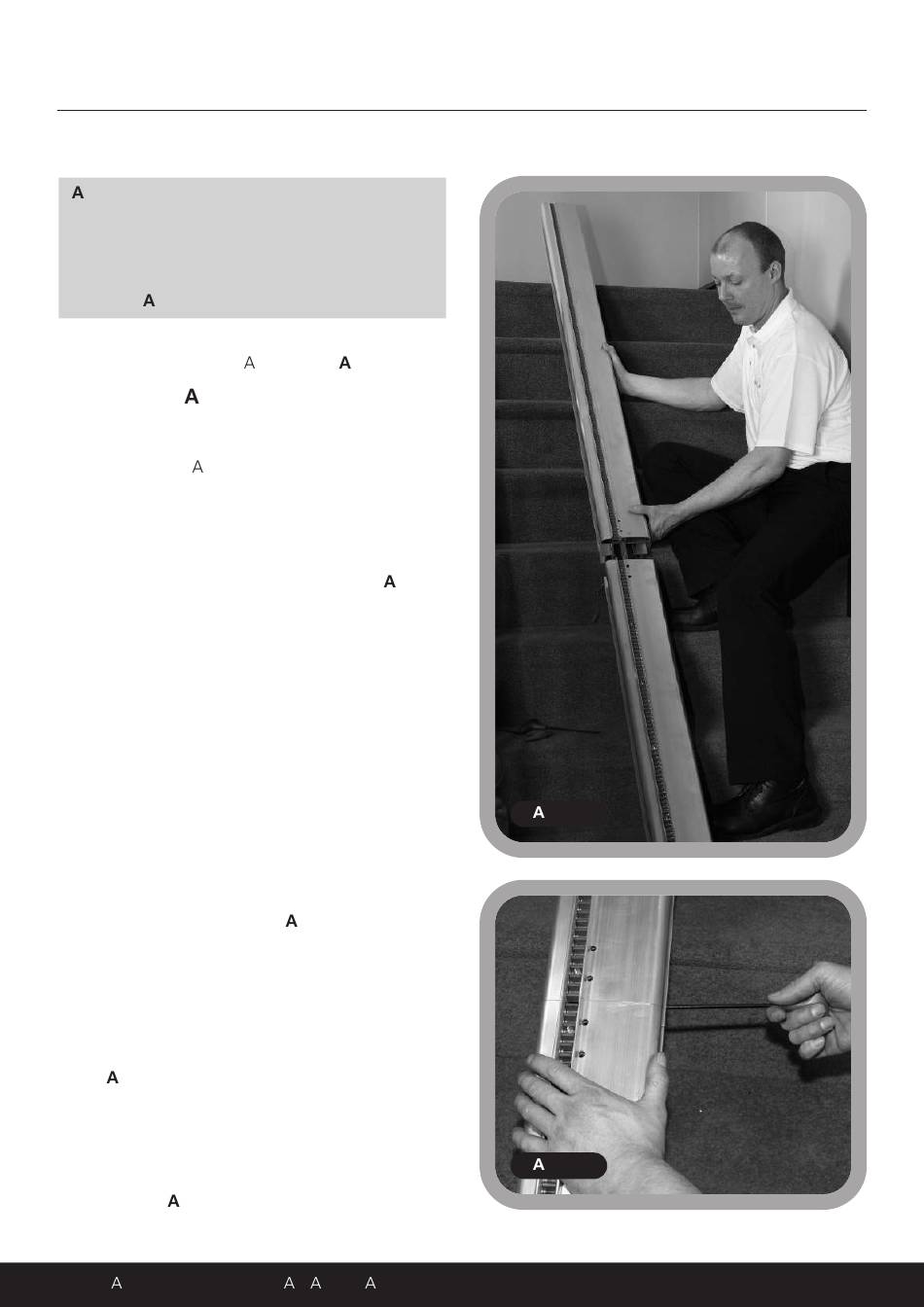

3 Positionieren Sie den oberen Schienenabschnitt
oberhalb des unteren bschnittes ( bb. 4).
NUR SLIDETR CK
4 Schieben Sie die Schienenabschnitte wie normal
gegeneinander und benutzen Sie die mitgelieferten
Kupferstreifen, uflade- und Kommunikations-
schienen zu verbinden. Verlegen Sie die zweiadrigen
Kabel für obere Sicherheitskante/Endkappe oben
auf der Schiene. Schrauben Sie die beiden
Schienenabschnitte wie normal zusammen.
5 Verschrauben Sie die Schienenabschnitte ( bb. 5).
Die Schrauben müssen in folgender Reihenfolge
angezogen werden:
a Links unten
b Mitte unten
c Rechts unten
Wiederholen Sie den Prozess solange, bis alle Schrau-
ben fest angezogen sind (Drehmomenteinstellung
8-9Nm).
6 Stellen Sie die Stromschienenverbindung her:
a Verschieben Sie den oberen Ladestreifen
einschließlich Plastik um etwa 300mm.
b Führen Sie den Kupfer-Verbindungsstreifen in
den unteren Ladestreifen hinter dem Kupfer
aber vor dem Plastik ein ( bb. 6).
c Ziehen Sie den oberen Bereich des Ladestreifens
um etwa 10mm aus seinem Gehäuse heraus.
Biegen Sie nun das Ende des oberen Kupfer-
streifens mit einem Finger etwas nach oben.
Wenn das Ende zu weit nach oben gebogen
wird, bleibt die Kontaktbürste daran hängen
( bb. 7).
d Schieben Sie den Kupfer-Ladestreifen etwas
entlang des Plastikgehäuses zurück.
e Den oberen Plastikbereich des Ladestreifens
nach unten hinter den Verbindungsstreifen
bringen ( bb. 8).
MINIV TOR SIMPLICITY + INST LL TIONS NLEITUNG
42
d Links oben
e Mitte oben
f Rechts oben
