Montieren der
Rückenlehne
Erforderliche
Gegenstände:
• Rückenlehne
Überzählige nschlüsse sind vorhanden, um
den einfachen Einsatz der Sitze auf der anderen
Seite zu ermöglichen. Verbindungen müssen
gemäß der Bedienseite des Treppenlifts
hergestellt werden, d.h. für einen Treppenlift
mit Bedienhebel und Schlüsselschalter (immer
zusammen auf einer Seite) für Linksbedienung
müssen die Verbindungen zur linken rmlehne
erfolgen. In der rechten rmlehne befindet sich
dann der Schalter für die angetriebene
Fußauflage (falls damit ausgestattet).

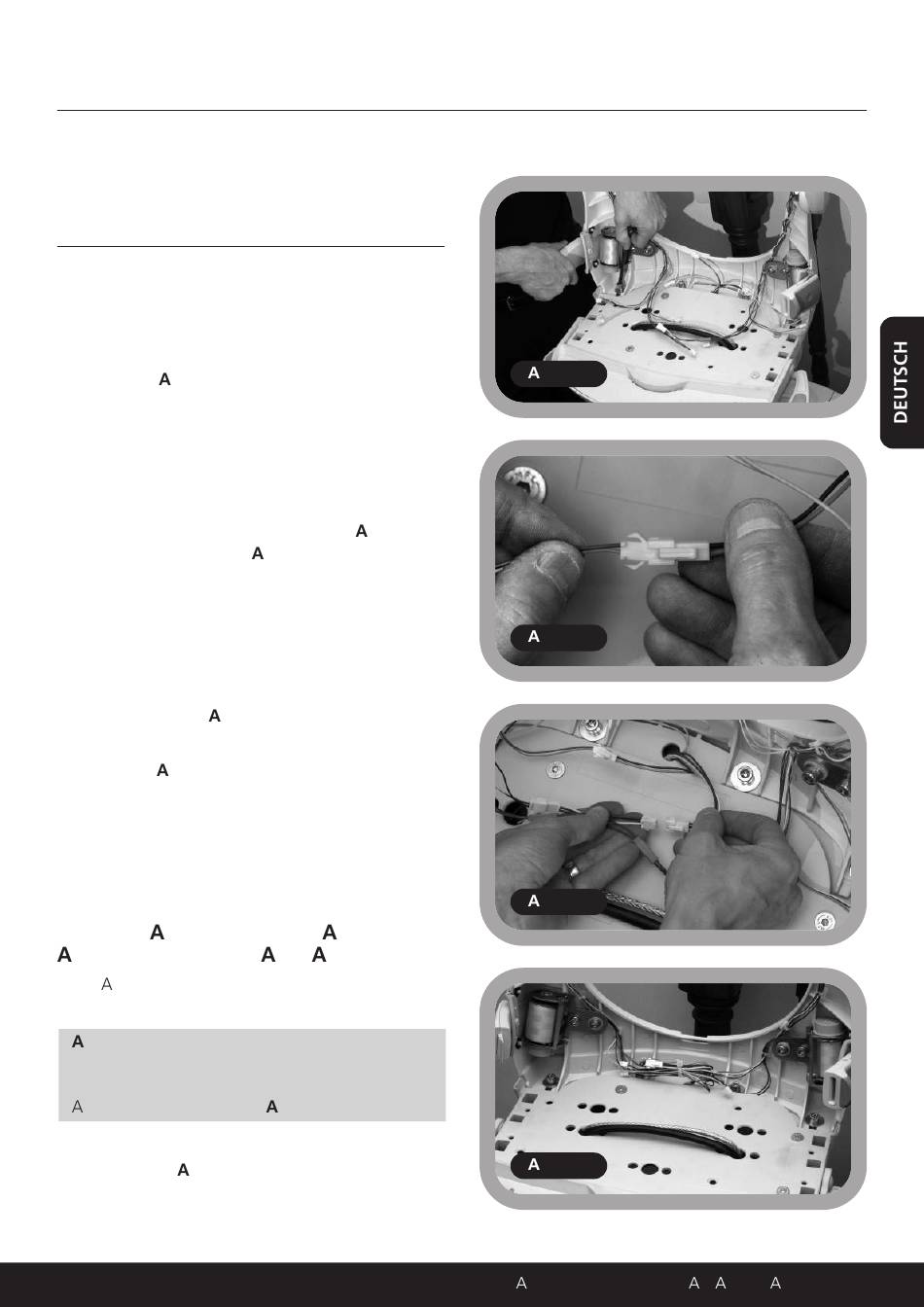

1 Setzen Sie die Rückenlehne auf die Sitzbasis und
sichern Sie sie mit den vier bereitgestellten
Schrauben und Unterlegscheiben, die mit einem
6mm Inbusschlüssel mit Kugelende angezogen
werden müssen ( bb. 42).
2 Stellen Sie die oberen Kabelverbindungen wie
folgt her ( bb. 43):
a Schlüsselschalterverbindung:
Grün und orange an grün und orange.
b Wechselschalter:
Blau, weiß und braun an blau, weiß und braun.
NUR FÜR RMLEHNEN-SCH LTER
NGETRIEBENE FUSS UFL GE
c
ngetriebene Fußauflage:
Gelbes Zwillingskabel an gelbes Zwillingskabel.
nmerkung: Die Wechselschalterverbindung
muss über den Verriegelungs-Kabelbaum
erfolgen, um die Verriegelungsfunktionalität der
rmlehne zu ermöglichen ( bb. 44).
3 Bringen Sie die Kabel auf der Rückseite des Sitzes
in Ordnung ( bb. 45).
Erforderliche
Werkzeuge:
• 6mm Inbusschlüssel
mit Kugelende
bb. 42
bb. 43
bb. 44
bb. 45
MINIV TOR SIMPLICITY + INST LL TIONS NLEITUNG
Rückenlehne
53
