Gebäudeintegrierte Montage
ÜBERKOPF- UND FASSADENMONTAGE
Bei Einsatz des Moduls sowohl im Überkopf- als auch im Vertikalbereich, gelten die Be-
stimmungen der Zulassung Z-70.3-199 (abZ). Das Dokument steht Ihnen im Pro Bereich
von solarwatt.de zur Verfügung. Insbesondere gilt für Planung, Bemessung und Aus-
führung die DIN 18008.
ÜBERKOPF- UND FASSADENMONTAGE NACH DIN 18008
Glas- Spannungsnachweis
Rahmen- Spannungsnachweis
Rahmen allseitig
Max. Drucklast am Modul: qd.ULS
Max. Soglast am Modul: qd.ULS
8
Nicht lineare Berechnung ohne EVA Schubverbund
(gemäß abZ in aktuellem Zustimmungsverfahren)
Verlauf der Montageschiene
≤ 1.90 kN/m²
D
≤ -1.90 kN/m²
S
Querseiten linear

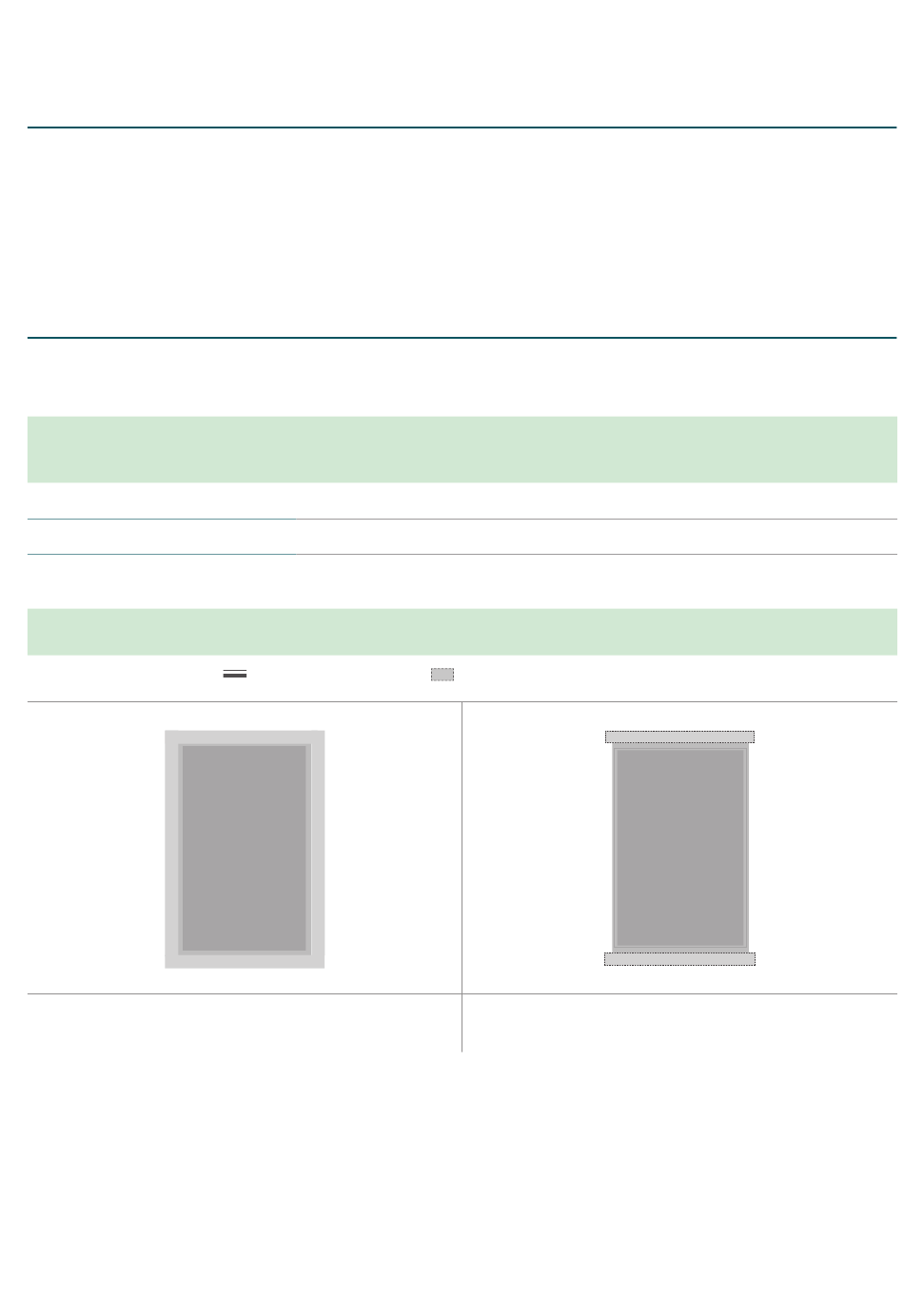

für die Befestigung freigegebene Bereiche
Max. Drucklast am Modul: qd.ULS D ≤ 1.10 kN/m²
Max. Soglast am Modul: qd.ULS S ≤ -1.20 kN/m²
Änderungen vorbehalten | © 2022 Solarwatt GmbH
σ.d ≤ σ.Rd
= 48.12 N/mm²
TVG
σ.Rd
= 145.45 N/mm²
ENAW
