5.2.4
Prozessschritt: Dispensieren

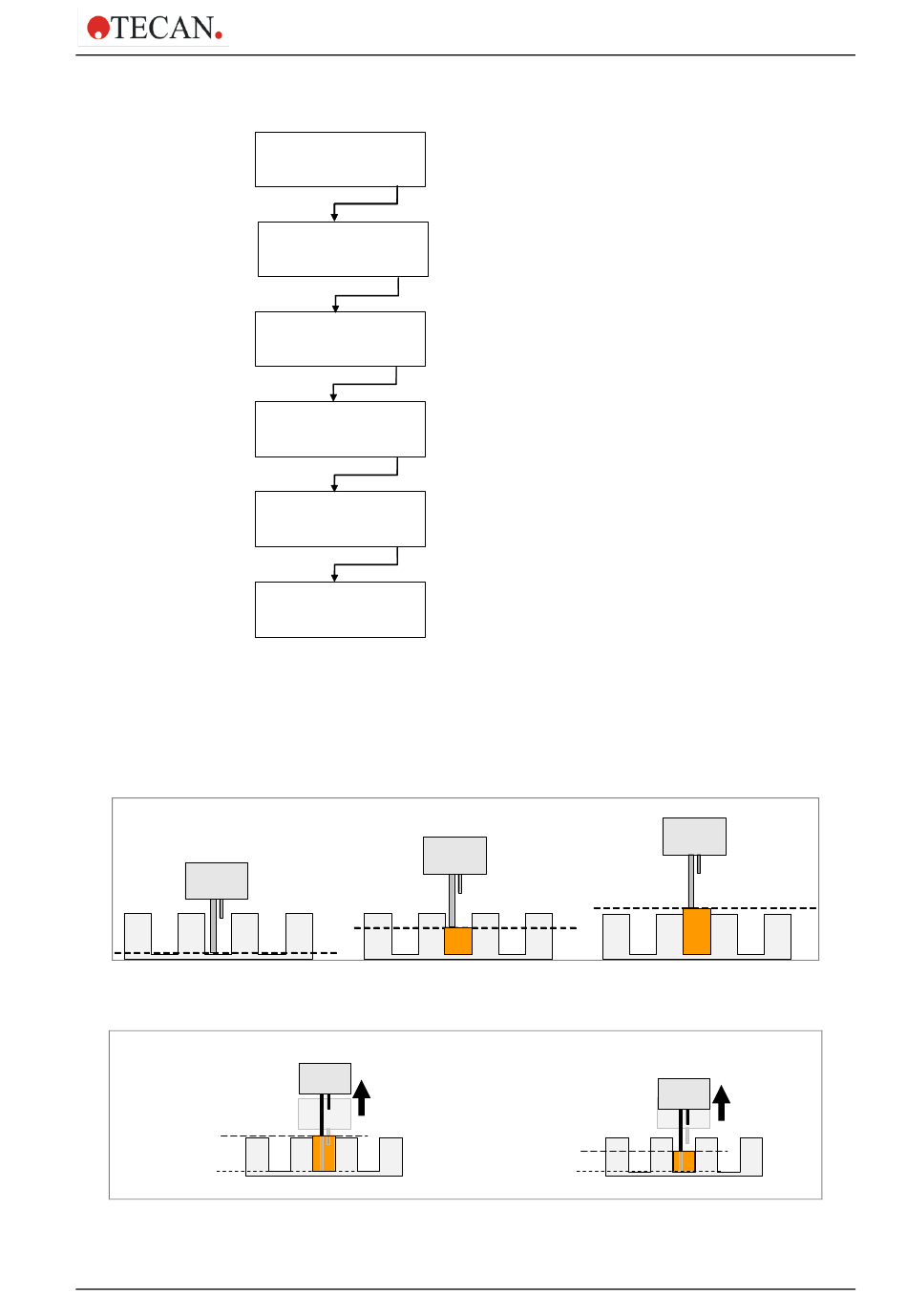

Diagramm zu den Dispensierpositionen
Z-Position Boden
Überlauf-Position
Boden-Position
2022-01
ZX PX DISP
-
+ ZURÜCK OK
Z-POS: ÜBERLAUF
-
+ ZURÜCK OK
MENGE 300µl
-
+ ZURÜCK OK
KANAL 1
-
+ ZURÜCK OK
DURCHS. 300 µl/s
-
+ ZURÜCK OK
ZX PY DISP
-
+ ZURÜCK OK
Zu weiteren Einzelheiten siehe auch 4.5 Waschpositionen.
Z-Position Benutzerdefiniert
Abbildung 5.2 Z-Positionsdiagramm
BEWEG. ÜL
Manifold-
Bewegung
Abbildung 5.3 Bewegungsdiagramm für Z-Positionen bei BEWEGEN-Befehlen
HYDROFLEX PLUS Dok. Nr. 30199907 Ver. Nr. 1.1
Wählen und bestätigen Sie Dispensierschritt
(DISP)
ZX = Zyklusnummer
PX = Programmschrittnummer
Wählen Sie die erforderliche Dispensierposition
aus (ÜBERLAUF, BENUTZERDEFINIERT,
BEWEG. ÜBER., BEWEG. BEN. oder
BODEN).
Wählen die zu verwendende Lösungsmenge aus
(50 - 400 µl in Steigerungsschritten von 50 µl).
Wählen Sie den zu verwendenden Kanal
(1 - 4) je nach Geräteausstattung.
Wählen Sie den benötigten Durchsatz
(von Tropfen bis 500µl/s).
Nach der Festlegung des Prozessschritts erscheint
die Anfangsanzeige erneut.
ZX = Zyklusnummer
PY = die um 1 erhöhte Programmschrittnummer
Drücken Sie OK, um einen weiteren Dispensier-
schritt festzulegen oder drücken Sie – or +, um den
nächsten Programmschritt, Programmierung be-
enden oder einen neuen Zyklus auszuwählen.
Benutzerdefinierte
Position
Boden-Position
5. Programmiervorgang
Z-Position Überlauf
BEWEG. BD
Manifold-
Bewegung
47
