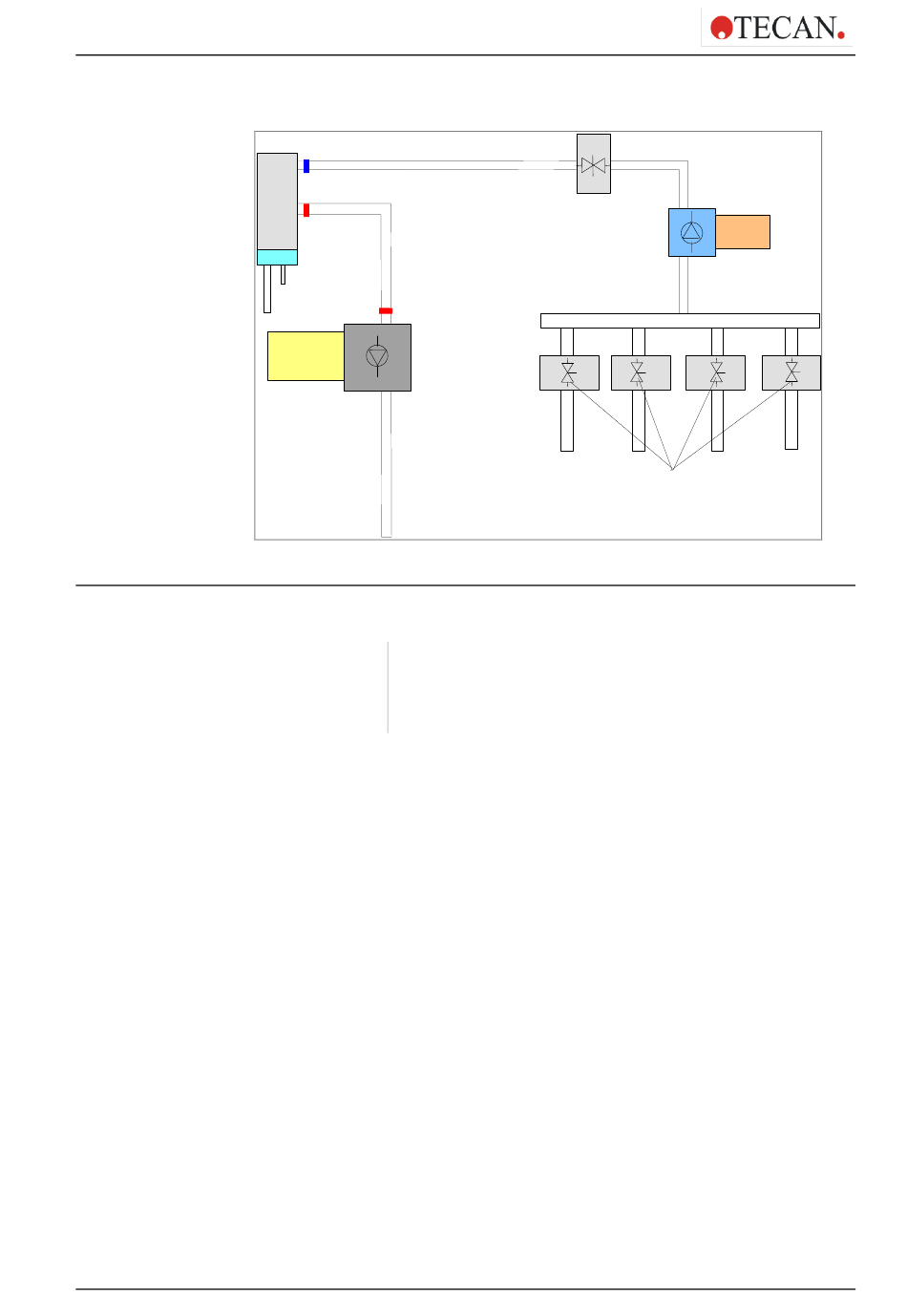

2.4.3 Schema des Flüssigkeitssystems
2.5 Option für den HYDROFLEX PLUS
Füllstandserfassung
(Liquid Level
Detection/LLD)
2.5.1 Füllstandserfassung (Liquid Level Detection/LLD)
24
Manifold
Blau gekennzeichnet
Rot gekennzeichnet
Rot
gekennzeichnet
Absaugpumpe
Der Flüssigkeitsstand wird in der/den Flüssigkeitsflasche(n)
und in der Abfallflasche kontrolliert.
Ein akustisches Signal warnt den Anwender, wenn die
Flaschen leer oder voll sind.
In die Deckel aller Flaschen sind Füllstandstaster eingebaut, um ein Überlaufen
der Abfallflaschen zu vermeiden und den Anwender zu alarmieren, wenn die
Flaschen mit den Flüssigkeiten fast leer sind.
HYDROFLEX PLUS Dok. Nr. 30199907 Ver. Nr. 1.1
Dispensier-
Solenoid
magnetventil
Dispensierpumpe
1 2 3
Magnetventile
zur Kanalauswahl
4
