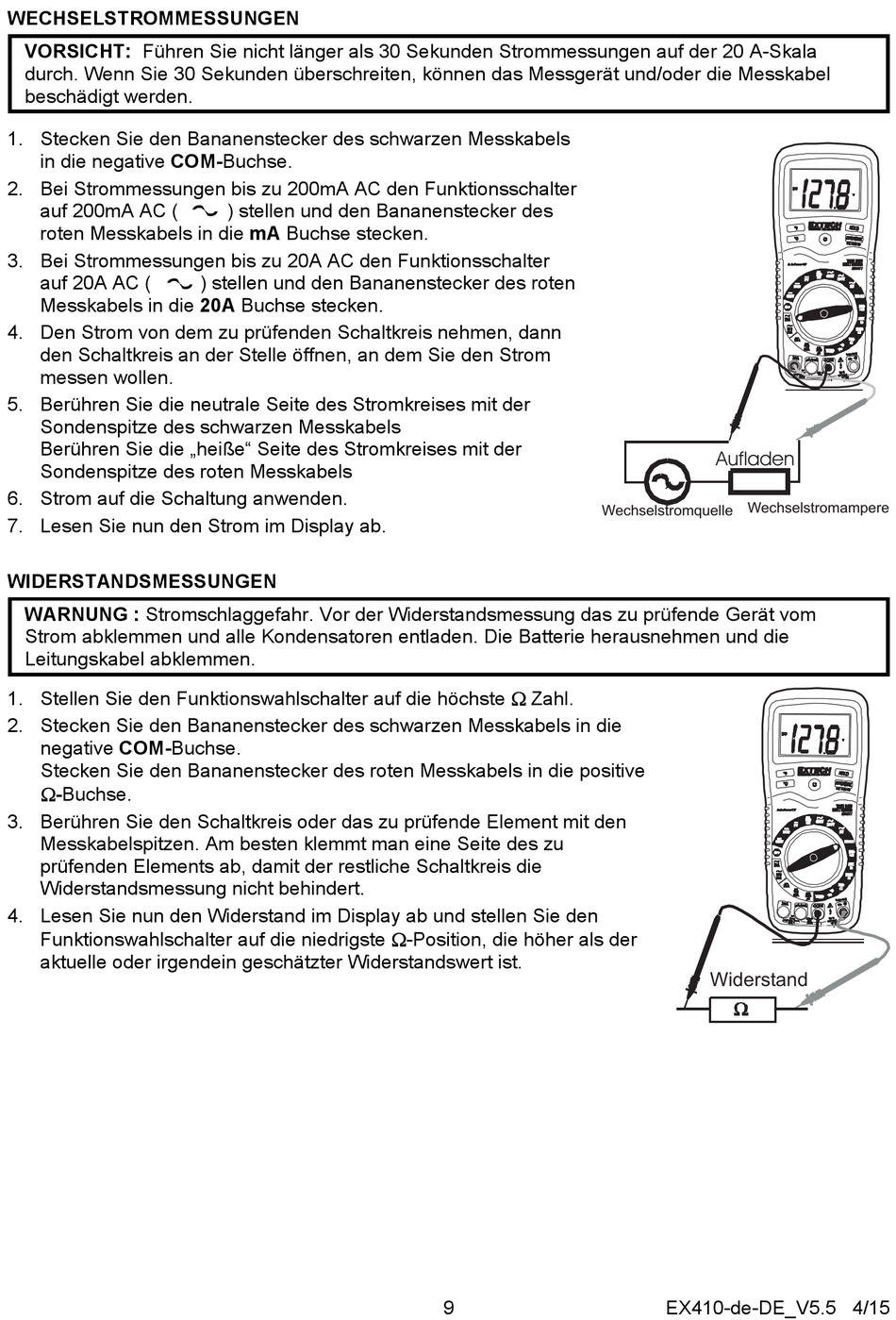

WECHSELSTROMMESSUNGEN
VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 20 A-Skala
durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel
beschädigt werden.
1. Stecken Sie den Bananenstecker des schwarzen Messkabels
in die negative COM-Buchse.
2. Bei Strommessungen bis zu 200mA AC den Funktionsschalter
auf 200mA AC (
roten Messkabels in die mA Buchse stecken.
3. Bei Strommessungen bis zu 20A AC den Funktionsschalter
auf 20A AC (
Messkabels in die 20A Buchse stecken.
4. Den Strom von dem zu prüfenden Schaltkreis nehmen, dann
den Schaltkreis an der Stelle öffnen, an dem Sie den Strom
messen wollen.
5. Berühren Sie die neutrale Seite des Stromkreises mit der
Sondenspitze des schwarzen Messkabels
Berühren Sie die „heiße" Seite des Stromkreises mit der
Sondenspitze des roten Messkabels
6. Strom auf die Schaltung anwenden.
7. Lesen Sie nun den Strom im Display ab.
WIDERSTANDSMESSUNGEN
WARNUNG : Stromschlaggefahr. Vor der Widerstandsmessung das zu prüfende Gerät vom
Strom abklemmen und alle Kondensatoren entladen. Die Batterie herausnehmen und die
Leitungskabel abklemmen.
1. Stellen Sie den Funktionswahlschalter auf die höchste Zahl.
2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive
-Buchse.
3. Berühren Sie den Schaltkreis oder das zu prüfende Element mit den
Messkabelspitzen. Am besten klemmt man eine Seite des zu
prüfenden Elements ab, damit der restliche Schaltkreis die
Widerstandsmessung nicht behindert.
4. Lesen Sie nun den Widerstand im Display ab und stellen Sie den
Funktionswahlschalter auf die niedrigste -Position, die höher als der
aktuelle oder irgendein geschätzter Widerstandswert ist.
) stellen und den Bananenstecker des
) stellen und den Bananenstecker des roten
Wechselstromquelle Wechselstromampere
9
Aufladen
Widerstand
EX410-de-DE_V5.5 4/15
