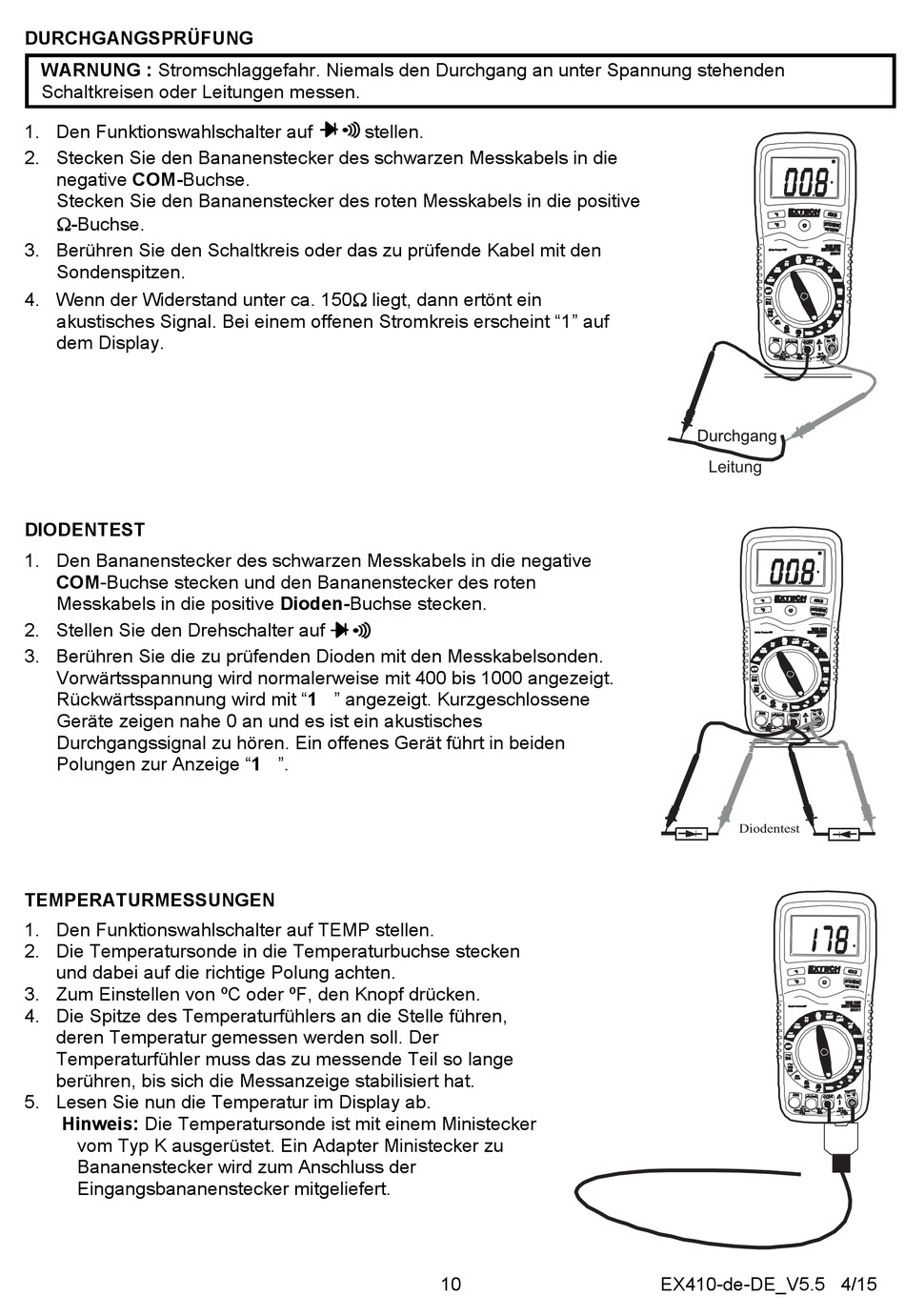

DURCHGANGSPRÜFUNG
WARNUNG : Stromschlaggefahr. Niemals den Durchgang an unter Spannung stehenden
Schaltkreisen oder Leitungen messen.
1. Den Funktionswahlschalter auf
2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive
-Buchse.
3. Berühren Sie den Schaltkreis oder das zu prüfende Kabel mit den
Sondenspitzen.
4. Wenn der Widerstand unter ca. 150 liegt, dann ertönt ein
akustisches Signal. Bei einem offenen Stromkreis erscheint "1" auf
dem Display.
DIODENTEST
1. Den Bananenstecker des schwarzen Messkabels in die negative
COM-Buchse stecken und den Bananenstecker des roten
Messkabels in die positive Dioden-Buchse stecken.
2. Stellen Sie den Drehschalter auf
3. Berühren Sie die zu prüfenden Dioden mit den Messkabelsonden.
Vorwärtsspannung wird normalerweise mit 400 bis 1000 angezeigt.
Rückwärtsspannung wird mit "1 " angezeigt. Kurzgeschlossene
Geräte zeigen nahe 0 an und es ist ein akustisches
Durchgangssignal zu hören. Ein offenes Gerät führt in beiden
Polungen zur Anzeige "1 ".
TEMPERATURMESSUNGEN
1. Den Funktionswahlschalter auf TEMP stellen.
2. Die Temperatursonde in die Temperaturbuchse stecken
und dabei auf die richtige Polung achten.
3. Zum Einstellen von ºC oder ºF, den Knopf drücken.
4. Die Spitze des Temperaturfühlers an die Stelle führen,
deren Temperatur gemessen werden soll. Der
Temperaturfühler muss das zu messende Teil so lange
berühren, bis sich die Messanzeige stabilisiert hat.
5. Lesen Sie nun die Temperatur im Display ab.
Hinweis: Die Temperatursonde ist mit einem Ministecker
vom Typ K ausgerüstet. Ein Adapter Ministecker zu
Bananenstecker wird zum Anschluss der
Eingangsbananenstecker mitgeliefert.
stellen.
10
Leitung
Diodentest
EX410-de-DE_V5.5 4/15
