Einzelne Einstellungen
5. Spannungsbolzen (5) mit den Spannungsscheiben (4) verdrehen:
6. Gewindestift am Zylinder (3) festschrauben.
7. Inneren Zylinder (2) in die Fadenspannung einsetzen.
8. Gewindestift (1) festschrauben.
9. Elektrische Fadenspannung einsetzen ( S. 45).

3.21 Federweg einstellen

Richtige Einstellung
Die empfohlene Länge für den Federweg (1) beträgt 6,5 mm.
Die genaue Einstellung hängt vom Nähgut und von der Fadenstärke ab.

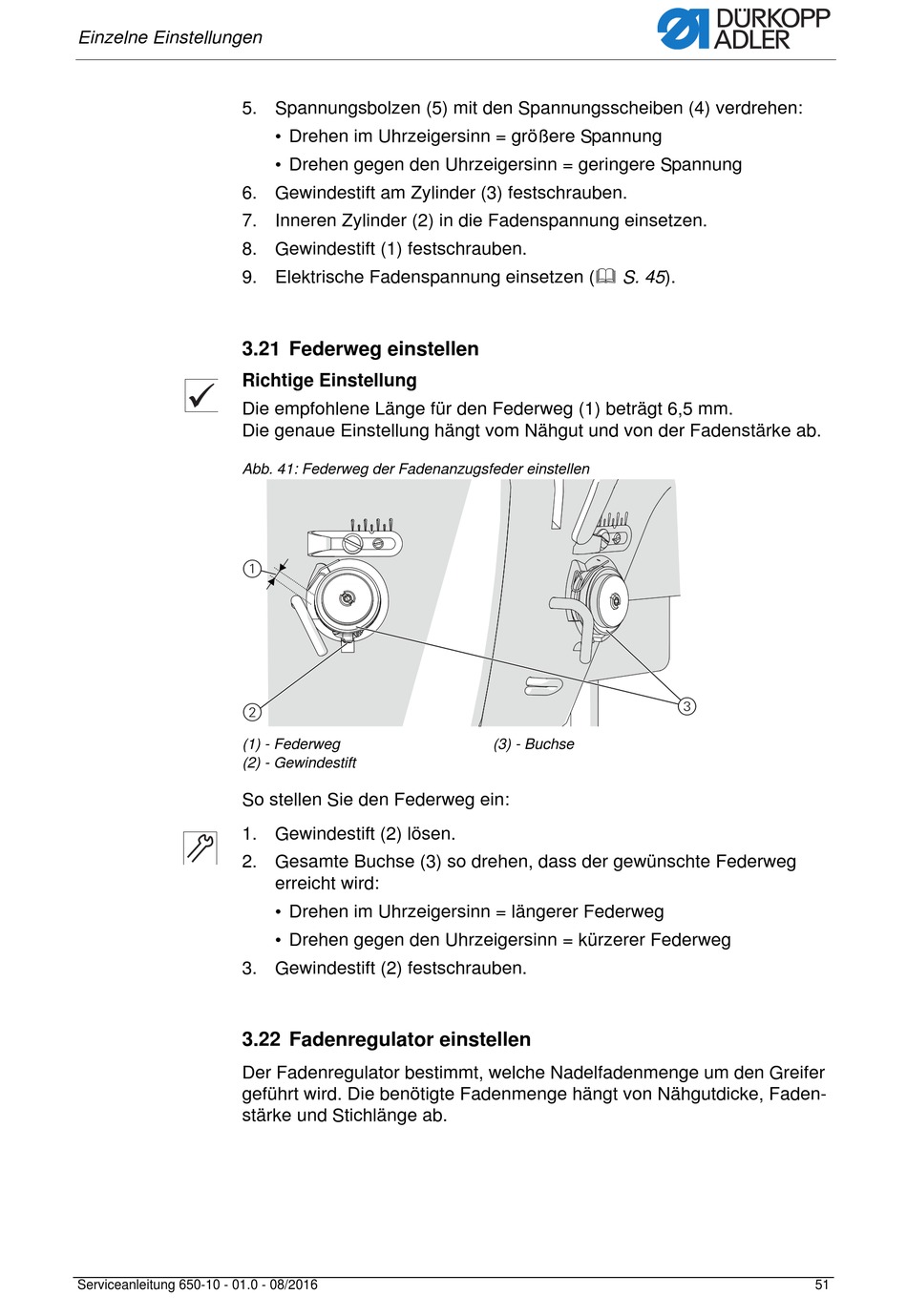

Abb. 41: Federweg der Fadenanzugsfeder einstellen
(1) - Federweg
(2) - Gewindestift
So stellen Sie den Federweg ein:
1. Gewindestift (2) lösen.
2. Gesamte Buchse (3) so drehen, dass der gewünschte Federweg
3. Gewindestift (2) festschrauben.

3.22 Fadenregulator einstellen

Der Fadenregulator bestimmt, welche Nadelfadenmenge um den Greifer
geführt wird. Die benötigte Fadenmenge hängt von Nähgutdicke, Faden-
stärke und Stichlänge ab.
Serviceanleitung 650-10 - 01.0 - 08/2016
• Drehen im Uhrzeigersinn = größere Spannung
• Drehen gegen den Uhrzeigersinn = geringere Spannung
erreicht wird:
• Drehen im Uhrzeigersinn = längerer Federweg
• Drehen gegen den Uhrzeigersinn = kürzerer Federweg
(3) - Buchse
51
