3.2. Grundlegende Installation

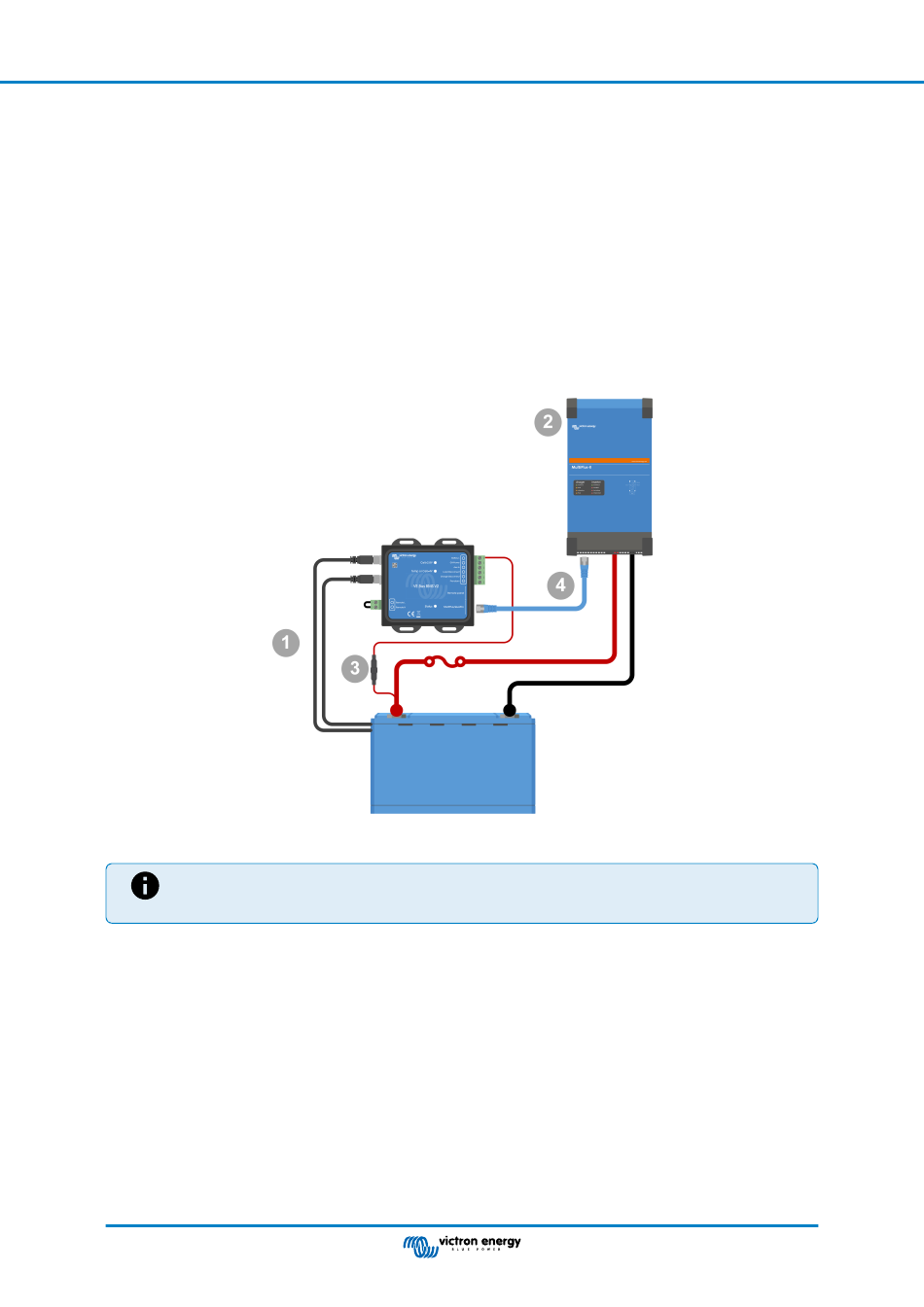

1. Verbinden Sie die BMS-Kabel der Batterie mit dem BMS. Im Falle von mehreren Batterien, schlagen Sie im Kapitel
der Batteriekabel am BMS [6]
2. Verbinden Sie das Plus- und Minuskabel des Wechselrichters/Ladegeräts oder des Wechselrichters mit der Batterie. Stellen
Sie sicher, dass das Gerät auf die neueste Firmware-Version aktualisiert wurde. Für weitere Informationen siehe Kapitel
Minimale VE.Bus-Firmware
3. Schließen Sie den Pluspol der Batterie über das rote Stromkabel mit der Sicherung an die Klemme „Battery +" des BMS an.
4. Verbinden Sie den VE.Bus-Anschluss des Wechselrichters/Ladegeräts oder Wechselrichters über ein RJ45-Kabel (nicht im
Lieferumfang enthalten) mit dem Anschluss „MultiPlus/Quattro" des BMS.
5. Im Falle eines
MultiPlus 12/1600/70 und MultiPlus 12/2000/80 älterer
II oder Quattro-II handelt, installieren Sie den Netzdetektor. Für weitere Informationen schlagen Sie bitte im Kapitel
Netzdetektor [7]
nach.
Beachten Sie, dass das BMS keinen Minusanschluss für die Batterie hat. Der Grund dafür ist, dass das
BMS den Minuspol der Batterie vom VE.Bus bezieht. Daher kann das BMS nicht ohne einen VE.Bus
Wechselrichter/Ladegerät oder einen VE.Bus Wechselrichter verwendet werden.
3.2.1. Minimale VE.Bus-Firmware
Vor dem Anschluss des BMS an das System muss die VE.Bus-Firmware aller Wechselrichter/Ladegeräte oder Wechselrichter,
die im System verwendet werden, auf die neueste Firmware-Version aktualisiert werden (Version xxxx489 oder höher).
Wenn die Firmware des Wechselrichters/Ladegeräts zwischen Version xxxx415 und xxxx489 liegt, muss der Assistent „VE.Bus
BMS" oder „ESS" im Wechselrichter/Ladegerät installiert sein.
Wenn die Wechselrichter/Ladegeräte oder Wechselrichter eine VE.Bus-Firmwareversion unter xxxx415 haben, erzeugt das BMS
einen VE.Bus-Fehler 15 (VE.Bus-Kombinationsfehler). Diese Fehlermeldung bedeutet, dass die VE.Bus-Produkte oder Firmware-
Versionen nicht kombiniert werden können. Wenn es nicht möglich ist, die Wechselrichter/Ladegeräte oder Wechselrichter auf die
VE.Bus-Firmware-Version xxxx415 oder höher zu aktualisieren, kann das VE.Bus BMS V2 nicht verwendet werden.
