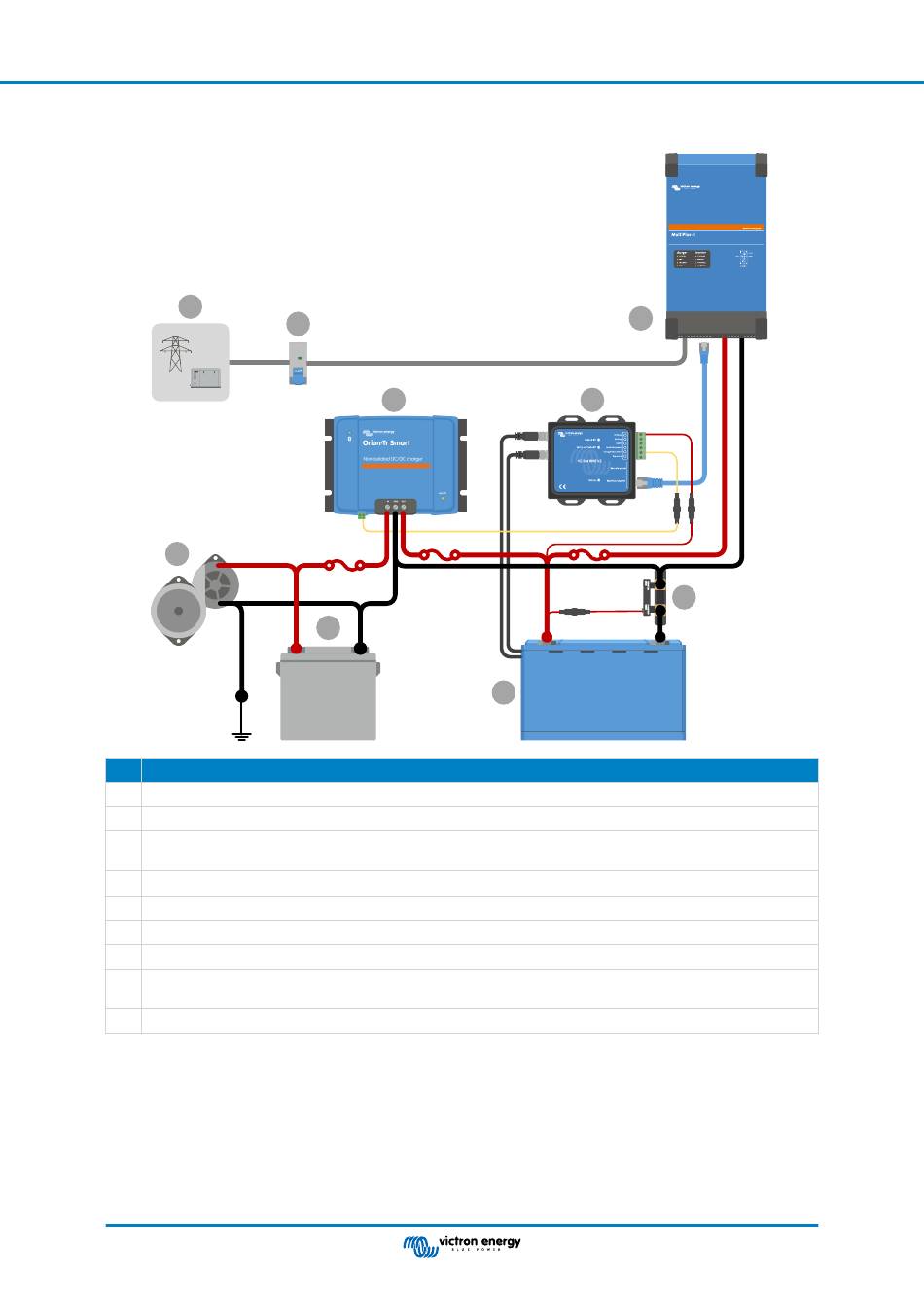

4.4. System mit einem Wechselstromgenerator

1
6
# Beschreibung
1 Wechselstromquelle, Netz oder Generator
2 Stromkreisunterbrecher
3 Das Orion DC-DC-Ladegerät, die ferngesteuerte H-Klemme ist mit der Ladetrennklemme des VE.Bus-BMS V2
verbunden
4 VE.Bus BMS V2
5 MultiPlus-II Wechselrichter/Ladegerät
6 Anlasserüberwachung und Wechselstromgenerator
7 12 V-Starterbatterie
8 Lithium Battery Smart oder Batterie, die aus mehreren Batterien besteht und eine Batteriebank mit 12 V oder 24 V
bildet
9 SmartShunt
Seite 16
VE.Bus BMS V2
2
3
7
5
4
8
9
Systembeispiele
