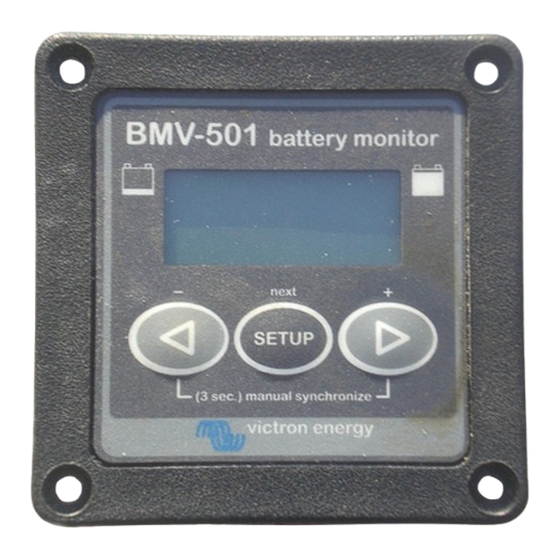

- Seite 1 BEDIENUNGSANLEITUNG Batterie Monitor BMV-501...
-
Seite 2: Einleitung
EINLEITUNG Victron Energy gilt auf dem Gebiet der Entwicklung und der Produktion von elektrischen Energieversorgungssystemen international als führend. Victron Energy hat diesen Ruf insbesondere den ständigen Anstrengungen seiner Entwicklungsabteilung zu danken. Diese ist stets bestrebt, neuste Technologien wirtschaftlich sinnvoll in die Produkte von Victron Energy zu implementieren. -
Seite 3: Inhaltsverzeichnis
... . . 30 2. EINSTELLUNGEN DES BMV-501 ....32 Vorsichtsmaßnahmen bei der Arbeit mit Batterien..32 Der Ladefaktor (CEF) . -
Seite 4: Allgemeines Zum Batterie Monitor
Die Kapazität einer Batterie wird in Amperestunden angegeben (Ah). Zum Beispiel liefert eine 100-Ah-Batterie über einen Zeitraum von 20 Stunden einen Strom von 5 Ampere(5 A x 20h = 100Ah). Der BMV-501 misst kontinuierlich den Strom, der in die Batterie fließt oder ihr entnommen wird und berechnet damit die eingeladenen oder abgegebenen Amperestunden. - Seite 5 Batterie, 0,0% eine vollständig entladene Batterie. Sie können das mit der Tankanzeige in Ihrem Auto vergleichen. Der BMV-501 berechnet auch die Zeit, wie lange die Batterie noch unter der momentanen Last reicht. Das ist die augenblicklich aktuelle Zeit die Sie noch haben, bevor die Batterie wieder aufgeladen werden muss.
-
Seite 6: Einstellungen Des Bmv-501
Bevor Sie weiterlesen, vergewissern Sie sich, dass Ihr BMV-501 gemäß der beiliegenden Montageanleitung installiert ist. Sobald Ihr BMV-501 installiert ist, muss Ihr Batterie Monitor auf die zu überwachende Batterie programmiert werden. Bevor jedoch die einzelnen Funktionen im Programm erläutert werden, möchten wir in den folgenden Kapiteln vier wichtige Punkte erklären, die Sie als Anwender... -
Seite 7: Der Ladefaktor (Cef)
Batterie ist ungefähr 90%, d.h.: 10Ah müssen in die Batterie eingeladen werden, damit 9 Ah gespeichert werden. Dieser Ladefaktor heißt “Charge-Efficiency-Factor” (CEF). Er nimmt mit steigendem Alter der Batterie ab. Der BMV-501 kann aber den CEF der Batterie automatisch berechnen. Der Peukert Exponent Wie zuvor in Kapitel 1.2 erwähnt, beschreibt der Peukert Wirkungsgrad,... - Seite 8 5-h-Kapazität (capacity) C5 = 75Ah → t1 = 5h → I1 = 75Ah/5h = 15A 20-h-Kapazität, C20 = 100Ah (Nennkapazität) → t2 = 20h → I2 = 100Ah/20h = 5A − Peukert Exponent n = = 1,26 − Beachten Sie, dass die Nennkapazität einer Batterie auch als 10 h oder sogar mit 5 h Entladezeit angegeben werden kann.
-
Seite 9: Ladezustandsparameter
Ladezustandsparameter des BMV-501 ist weit angelegt, so dass er sich auf die meisten Ladeverfahren einstellen lässt. Sollte sich der BMV-501 einmal nicht auf die Ladekurve eines bereits installierten Ladegerätes einstellen lassen, kann der Benutzer, wenn die Batterie voll ist, den Batterie Monitor immer noch per Hand synchronisieren. -
Seite 10: Übersicht Über Die Funktionen
Lebensdauer der Batterie verkürzt. Übersicht über die Funktionen Die werksseitige Einstellung des BMV-501 ist für eine gewöhnliche 12 V Bleisäure-Batterie mit 200 Ah ausgelegt. Daher genügt es meist, wenn in einem 12-V-System nur die Batteriekapazität angepasst wird (F01). - Seite 11 F01: Batteriekapazität in Amperestunden (Ah). Der Wert bezieht sich auf eine 20-stündige Entladung bei 20 °C Umgebungstemperatur. Werksseitig: 200Ah Bereich: 20 – 2000Ah Einstellungsschritt e: 1Ah F02: Ladespannungsparameter. Die Batteriespannung muss über diesem Wert liegen, damit die Batterie als voll geladen angesehen wird.
- Seite 12 F06 : Tiefentladungsalarm AUS. Wenn die Ladezustandanzeige über diesen Prozentwert steigt und das Alarmrelais eingeschaltet ist, wird das Alarmrelais wieder ausgeschaltet. Wird FULL eingestellt, schaltet das Alarmrelais nicht, auch wenn die Ladeparameter erfüllt sind. Werksseitig : 80,0% Bereich : 0,0 – 100,0% / FULL Einstellungsschritt e: 1,0% F07 : Entladeschlussspannungs-Alarm.
- Seite 13 Batterietemperatur eingestellt werden. Bei Einstellung des Wertes “AU” wird automatisch die Temperatur gemessen, vorausgesetzt dass ein externer Temperaturfühler am BMV-501 angeschlossen ist. Auch im Normalbetrieb kann dann die Temperatur abgelesen werden. Wird “AU” eingestellt und die Verbindung zum Temperaturfühler ist unterbrochen, werden vier Bindestriche angezeigt (- - - -) und der werksseitig eingegebene Wert von 20°...
- Seite 14 Ladezustandsanzeige auswirken könnten. Wenn beispielsweise ein permanenter Ladestrom von 0,05A fließt und der Batterie Monotor aufgrund der eingestreuten Störung oder Versetzung –0,05 A misst, kann der BMV-501 nach einer gewissen Zeit irrtümlicherweise anzeigen, dass die Batterie wieder aufgeladnen werden muss. Wenn in diesem Fall die Funktion 14 auf 0,1 eingestellt wird, rechnet der BMV- 501 mit 0,0 A und eliminiert den Fehler.
- Seite 15 Werksseitig : OFF Bereich : OFF / ON Wenn Sie all die notwendigen Änderungen durchgeführt und nochmals sorgfältig überprüft haben, können Sie nun durch Drücken der SETUP- Taste (3 Sekunden) zurück in Normalbetrieb schalten. Ihr BMV-501 ist nun einsatzbereit.
-
Seite 16: Arbeitsweise Des Batterie Monitors
3. ARBEITSWEISE DES BATTERIE MONITORS Im Normalbetrieb zeigt der BMV-501 die sechs wichtigsten Kennwerte Ihres Gleichstromsystems an. Mit Hilfe der Tasten < und > erhalten Sie den gewünschten Parameter. Batteriespannung (V). Mit Hilfe dieser Anzeige kann der Ladezustand der Batterie ungefähr bestimmt werden. Eine 12 V Batterie gilt als leer, wenn ihre Spannung bei Belastung unter 10,5V sinkt. - Seite 17 Darüber hinaus zeigt der BMV-501 an, wenn die Batterie wieder aufgeladen werden muss oder wenn sie voll ist. Für diese Anzeige werden die drei Worte CHARGE BATTERY FULL am unteren Rand der Anzeige benutzt. In der folgenden Tabelle sehen Sie drei mögliche Kombinationen dieser Anzeige und ihre Bedeutung.
-
Seite 18: Zusätzliche Leistungsmerkmale
Die obengenannten Daten können aus dem Programm Langzeitspeicher ausgelesen werden. Um in dieses Programm zu gelangen, drücken Sie 5 Sekunden lang alle 3 Tasten des BMV-501. Nach 5 Sekunden blinkt ‘H01’auf der Anzeige. Mit Hilfe der Tasten < and > kann der Wert in H01 ausgelesen werden. -
Seite 19: Super-Lock-Programmiersperre
Programmiersperre kann (de-) aktiviert werden. Super-lock-Programmiersperre Mit der Super-lock-Programmiersperre kann die Programmierfunktion des BMV-501 total gesperrt und mit einem Passwort gesichert werden. Ist die Super-lock-Programmiersperre aktiv, können auch die historischen Daten nicht gelöscht werden. Der normale Betrieb wird durch die Super-lock-Programmiersperre nicht beeinträchtigt, und die Funktionen können zwar ausgelesen aber nicht verändert werden. - Seite 20 Die Einstellungen können - Überprüfen Sie, ob die nicht verändert werden. Programmiersperre ausgeschaltet ist (Funktion F20) - Ihr BMV-501 kann mit der Super- lock-Programmiersperre gesperrt sein. Fragen Sie den Händler nach dem Passwort und entsperren Sie den Monitor über die PC-Verbindung.
-
Seite 21: Garantie
Beschädigungen ab, die sich aus unsachgemäßer Handhabung und Installation oder aufgrund von Reparaturen ergeben, die von Personen durchgeführt wurden, die nicht von Victron Energy B.V. autorisiert wurden. Victron Energy B.V. haftet nicht für Verlust, Schäden oder Kosten, die sich aufgrund von unsachgemäßer Handhabung, Einsatz außerhalb der vom Hersteller angegebenen... -
Seite 22: Technische Daten
6. TECHNISCHE DATEN BMV-501 TECHNISCHE DATEN Versorgungsspannungsbereich 9 .. 35V Eigenstromaufnahme bei 24V ohne Beleuchtung Eigenstromaufnahme bei 24V ohne Beleuchtung Spannungmeßbereich 0 .. 35V Strommeßbereich -500 .. +500A Batteriekapazität 20 .. 2000Ah Betriebstemperaturbereich 0 .. 50°C Auflösung: Spannung (0 .. 35V) ±... - Seite 23 Lieferumfang: - BMV-501 Batterie Monitor - Sicherheitsvorschriften - 500A/50mV Shunt - diese Bedienungsanleitung - Montageanleitung - selbstklebende Bohrschablone Zubehör: - BMV-501 Anschlusskabel Art. ASS030077000 (Länge 10m) Art. ASS030078000 (Länge 15m) Art. ASS030079000 (Länge 20m) Art. ASS030080000 (Länge 30m) - BMV-501 Temperaturfühler Art.
-
Seite 24: Konformitätserklärung
Konformitätserklärung IMPORTEUR : Victron Energy B.V. ADDRESSE : De Paal 35 1351 JG Almere NIEDERLANDE erklärt, dass das folgende Produkt: GERÄT : Batterie Monitor MARKE : Victron Energy MODELL : BMV-501 den Anforderungen der folgenden Richtlinie der Europäischen Union entspricht : EMC Directive 89/336/EEC Das obengenannte Produkt steht in Übereinsstimmung mit den... - Seite 26 Stock number: Dealer: Victron Energy B.V. The Netherlands General phone: +31 - (0)36 - 535 97 00 Customer support desk: +31 - (0)36 - 535 97 77 General and Service fax: +31 - (0)36 - 531 16 66 Sales fax:...
