Anschluss Hf-Unterbaufilter; Anschluss 14; Abbildung 35: Anschluss 14 - KEB COMBILINE E6 Gebrauchsanleitung

INSTALLATION HF-UNTERBAUFILTER

4.6.5 Anschluss HF-Unterbaufilter

ACHTUNG
4.6.5.1 Anschluss 14...16E6T60-1050
Materialnum-
mer L1, L2, L3
Netz
14E6T60-1050
Federkraft-
klemme
16E6T60-1050

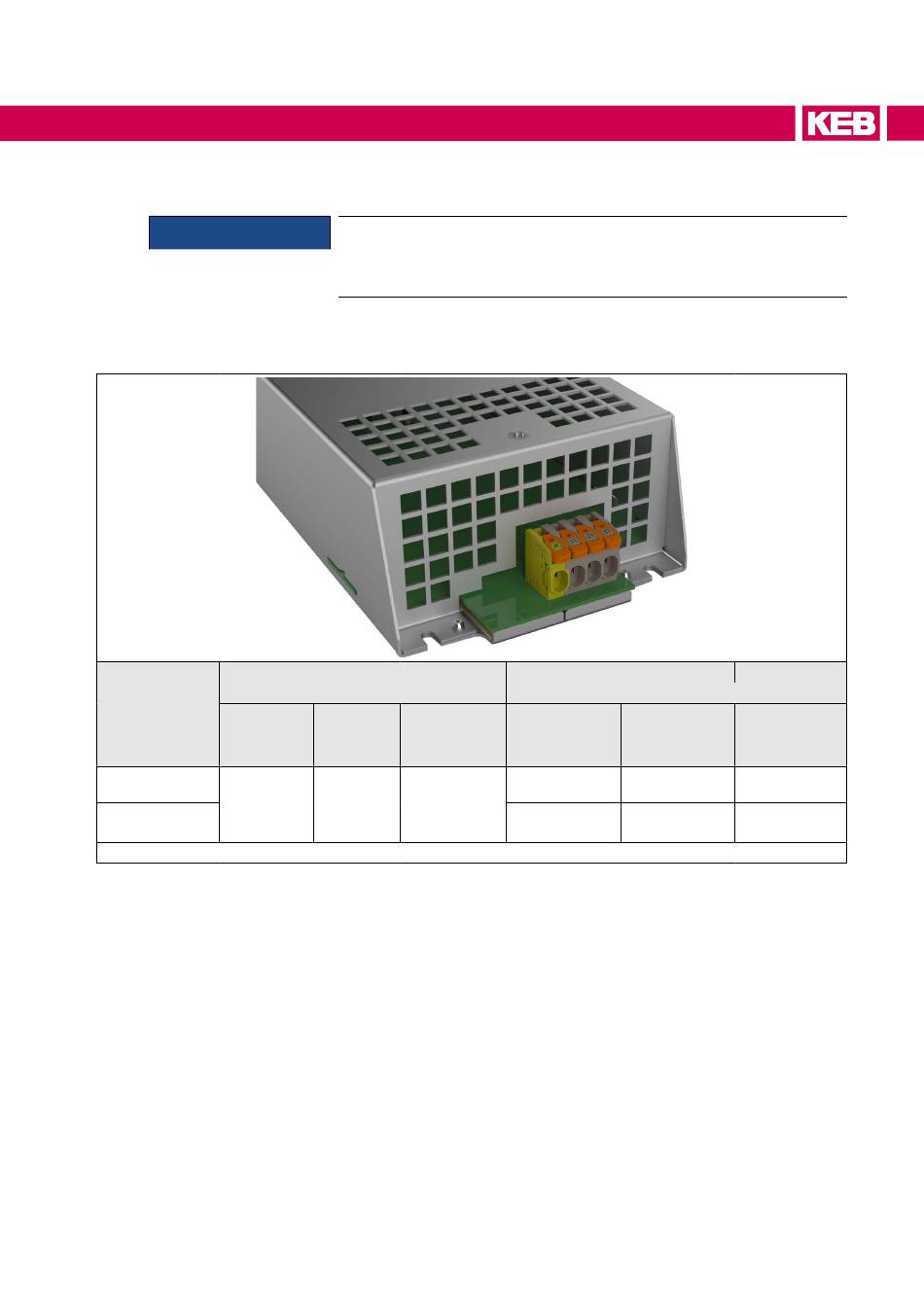

Abbildung 35: Anschluss 14...16E6T60-1050
Verwendung von flüssigkeitsgekühlten Antriebsstromrichtern
► Die Montage von Unterbaufiltern an flüssigkeitsgekühlten Antriebs-
stromrichtern ist nicht zulässig!
Anschluss
L1, L2, L3
PE
Antriebs-
stromrichter
Federkraft- Litze
klemme Betatherm
Querschnittsbereich
in mm² / AwG
L1, L2, L3
PE
Netz
0,2...6 / 24...10 0,2...6 / 24...10
0,75...25 / 0,75...25 /
18...4 18...4
Querschnitt
L1, L2, L3
Antriebs-
stromrichter
6 / 10
10 / 8
