TECHNISCHE DATEN

3.2 Netzanschluss

➀ ➁
L1
L2
L3
PE
Legende
1 Netzsicherung
2 Netzschütz
3 Netzdrossel
4 HF-Filter
5 Antriebsstromrichter

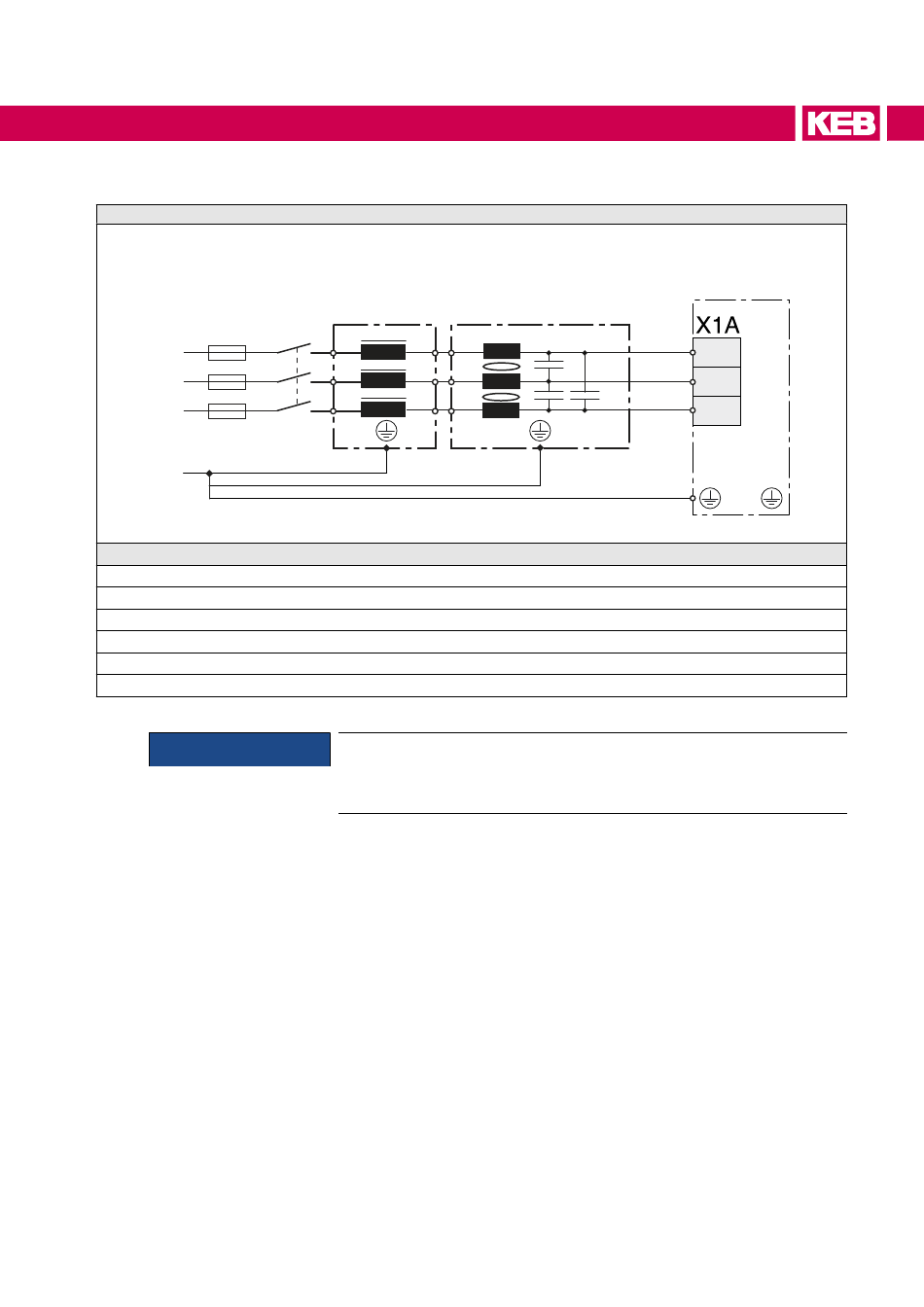

Abbildung 1: Netzanschluss
ACHTUNG
➂
L1 L1' L1
L2 L2' L2
L3
L3 L3'
Störungen durch Leitungsverlängerung !
► Die Leitungen zwischen Filter und Antriebsstromrichter als auch
zwischen Drossel und Filter dürfen nicht verlängert werden.
➃
L1'
L2'
L3'
➄
L1
L2
L3
