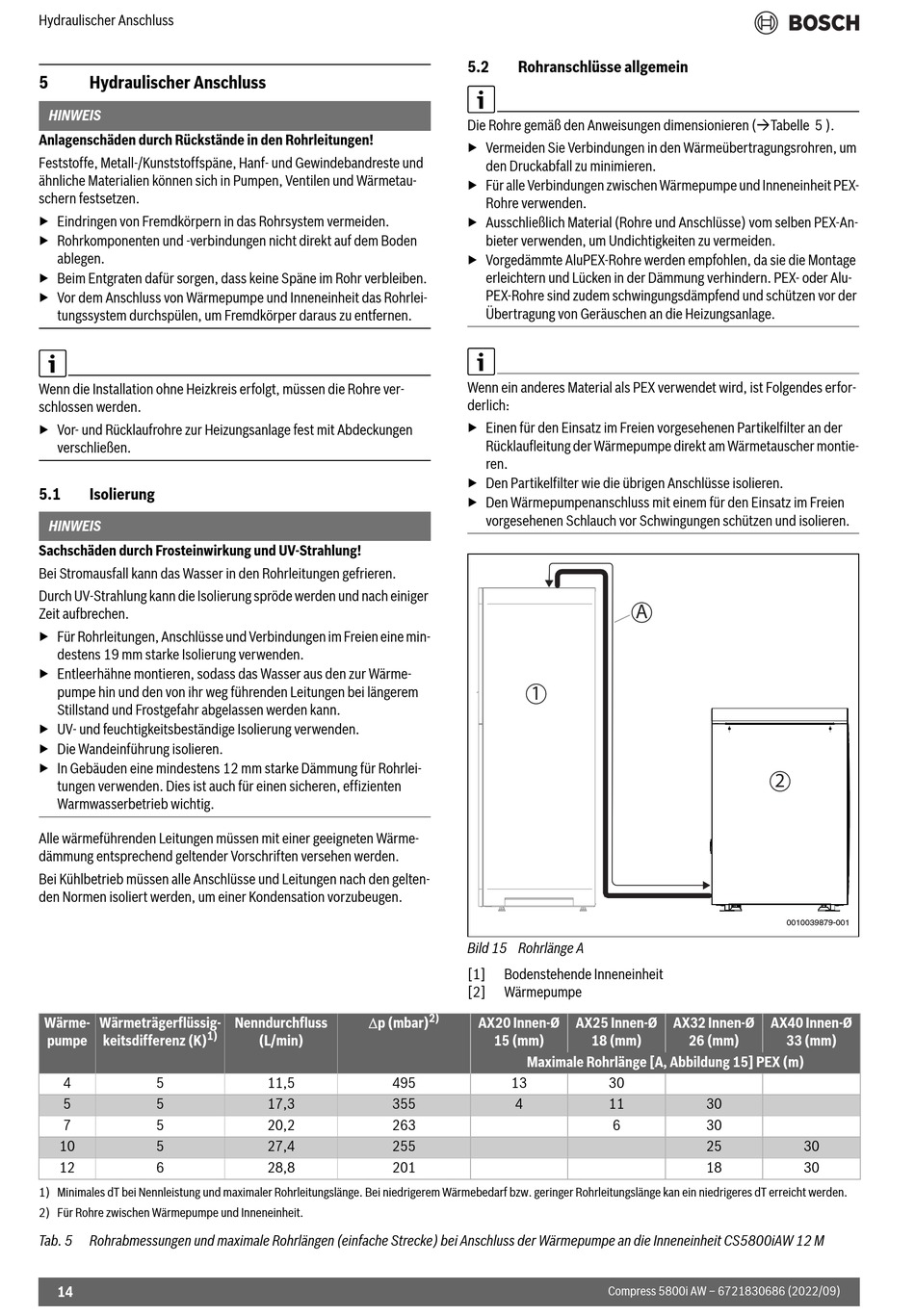

Hydraulischer Anschluss; Isolierung; Rohranschlüsse Allgemein - Bosch Compress 5800i AW Installationsanleitung

Hydraulischer Anschluss

5 Hydraulischer Anschluss
HINWEIS
Anlagenschäden durch Rückstände in den Rohrleitungen!
Feststoffe, Metall-/Kunststoffspäne, Hanf- und Gewindebandreste und
ähnliche Materialien können sich in Pumpen, Ventilen und Wärmetau-
schern festsetzen.
▶ Eindringen von Fremdkörpern in das Rohrsystem vermeiden.
▶ Rohrkomponenten und -verbindungen nicht direkt auf dem Boden
ablegen.
▶ Beim Entgraten dafür sorgen, dass keine Späne im Rohr verbleiben.
▶ Vor dem Anschluss von Wärmepumpe und Inneneinheit das Rohrlei-
tungssystem durchspülen, um Fremdkörper daraus zu entfernen.
Wenn die Installation ohne Heizkreis erfolgt, müssen die Rohre ver-
schlossen werden.
▶ Vor- und Rücklaufrohre zur Heizungsanlage fest mit Abdeckungen
verschließen.
5.1

Isolierung

HINWEIS
Sachschäden durch Frosteinwirkung und UV-Strahlung!
Bei Stromausfall kann das Wasser in den Rohrleitungen gefrieren.
Durch UV-Strahlung kann die Isolierung spröde werden und nach einiger
Zeit aufbrechen.
▶ Für Rohrleitungen, Anschlüsse und Verbindungen im Freien eine min-
destens 19 mm starke Isolierung verwenden.
▶ Entleerhähne montieren, sodass das Wasser aus den zur Wärme-
pumpe hin und den von ihr weg führenden Leitungen bei längerem
Stillstand und Frostgefahr abgelassen werden kann.
▶ UV- und feuchtigkeitsbeständige Isolierung verwenden.
▶ Die Wandeinführung isolieren.
▶ In Gebäuden eine mindestens 12 mm starke Dämmung für Rohrlei-
tungen verwenden. Dies ist auch für einen sicheren, effizienten
Warmwasserbetrieb wichtig.
Alle wärmeführenden Leitungen müssen mit einer geeigneten Wärme-
dämmung entsprechend geltender Vorschriften versehen werden.
Bei Kühlbetrieb müssen alle Anschlüsse und Leitungen nach den gelten-
den Normen isoliert werden, um einer Kondensation vorzubeugen.
Wärme- Wärmeträgerflüssig-
1)
pumpe keitsdifferenz (K)
4 5
5 5
7 5
10 5
12 6
1) Minimales dT bei Nennleistung und maximaler Rohrleitungslänge. Bei niedrigerem Wärmebedarf bzw. geringer Rohrleitungslänge kan ein niedrigeres dT erreicht werden.
2) Für Rohre zwischen Wärmepumpe und Inneneinheit.
Tab. 5 Rohrabmessungen und maximale Rohrlängen (einfache Strecke) bei Anschluss der Wärmepumpe an die Inneneinheit CS5800iAW 12 M
14
p (mbar)
Nenndurchfluss
(L/min)
11,5 495
17,3 355
20,2 263
27,4 255
28,8 201
5.2 Rohranschlüsse allgemein
Die Rohre gemäß den Anweisungen dimensionieren (Tabelle 5 ).
▶ Vermeiden Sie Verbindungen in den Wärmeübertragungsrohren, um
den Druckabfall zu minimieren.
▶ Für alle Verbindungen zwischen Wärmepumpe und Inneneinheit PEX-
Rohre verwenden.
▶ Ausschließlich Material (Rohre und Anschlüsse) vom selben PEX-An-
bieter verwenden, um Undichtigkeiten zu vermeiden.
▶ Vorgedämmte AluPEX-Rohre werden empfohlen, da sie die Montage
erleichtern und Lücken in der Dämmung verhindern. PEX- oder Alu-
PEX-Rohre sind zudem schwingungsdämpfend und schützen vor der
Übertragung von Geräuschen an die Heizungsanlage.
Wenn ein anderes Material als PEX verwendet wird, ist Folgendes erfor-
derlich:
▶ Einen für den Einsatz im Freien vorgesehenen Partikelfilter an der
Rücklaufleitung der Wärmepumpe direkt am Wärmetauscher montie-
ren.
▶ Den Partikelfilter wie die übrigen Anschlüsse isolieren.
▶ Den Wärmepumpenanschluss mit einem für den Einsatz im Freien
vorgesehenen Schlauch vor Schwingungen schützen und isolieren.
1
Bild 15 Rohrlänge A
[1] Bodenstehende Inneneinheit
[2] Wärmepumpe
2)
AX20 Innen-Ø AX25 Innen-Ø
15 (mm) 18 (mm)
Maximale Rohrlänge [A, Abbildung 15] PEX (m)
13
4
A
2
AX32 Innen-Ø AX40 Innen-Ø
26 (mm)
30
11 30
6 30
25
18
