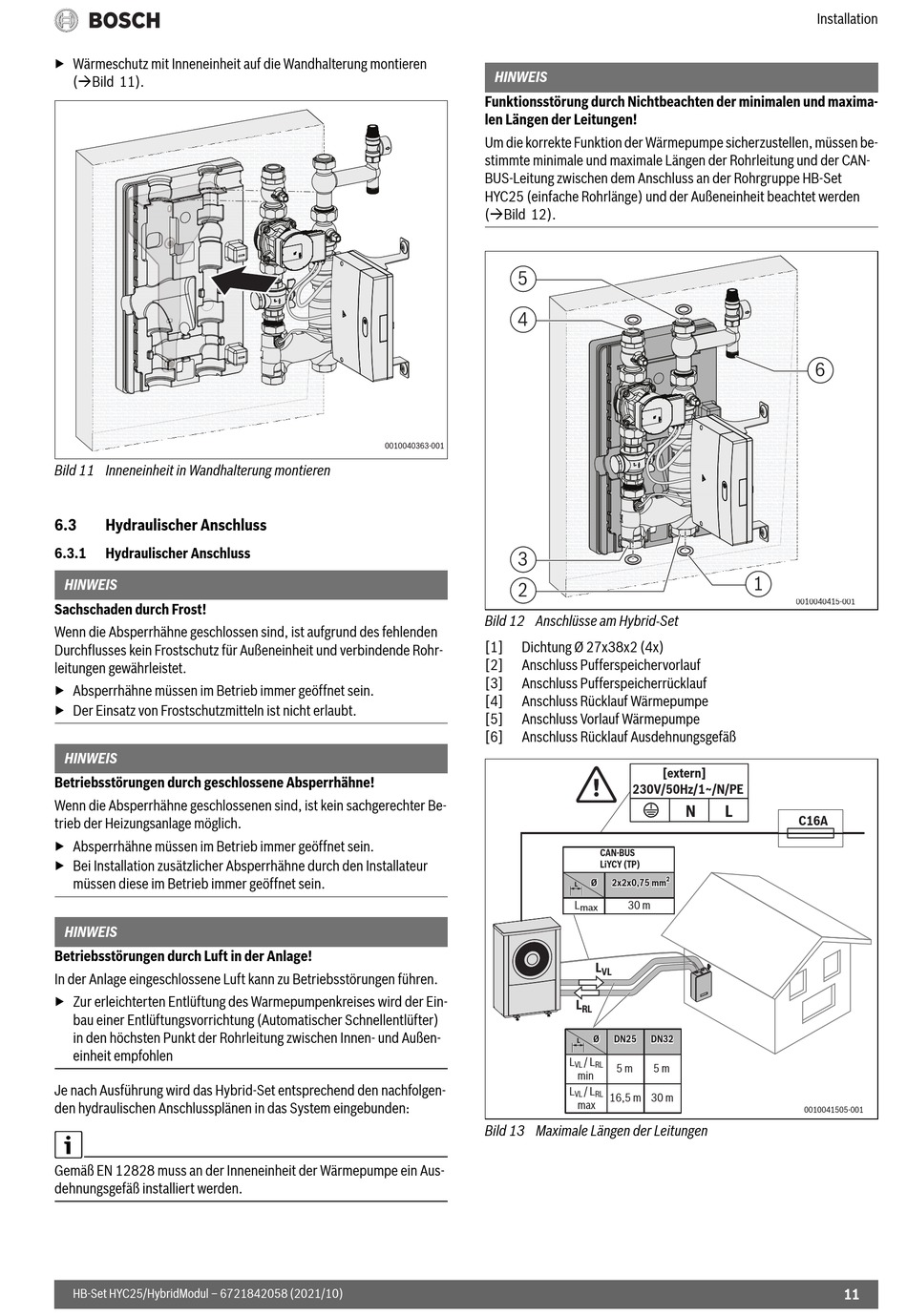

Hydraulischer Anschluss - Bosch HB-Set HYC25 Installations- Und Bedienungsanleitung

▶ Wärmeschutz mit Inneneinheit auf die Wandhalterung montieren
(Bild 11).
Bild 11 Inneneinheit in Wandhalterung montieren
6.3

Hydraulischer Anschluss

6.3.1 Hydraulischer Anschluss
HINWEIS
Sachschaden durch Frost!
Wenn die Absperrhähne geschlossen sind, ist aufgrund des fehlenden
Durchflusses kein Frostschutz für Außeneinheit und verbindende Rohr-
leitungen gewährleistet.
▶ Absperrhähne müssen im Betrieb immer geöffnet sein.
▶ Der Einsatz von Frostschutzmitteln ist nicht erlaubt.
HINWEIS
Betriebsstörungen durch geschlossene Absperrhähne!
Wenn die Absperrhähne geschlossenen sind, ist kein sachgerechter Be-
trieb der Heizungsanlage möglich.
▶ Absperrhähne müssen im Betrieb immer geöffnet sein.
▶ Bei Installation zusätzlicher Absperrhähne durch den Installateur
müssen diese im Betrieb immer geöffnet sein.
HINWEIS
Betriebsstörungen durch Luft in der Anlage!
In der Anlage eingeschlossene Luft kann zu Betriebsstörungen führen.
▶ Zur erleichterten Entlüftung des Warmepumpenkreises wird der Ein-
bau einer Entlüftungsvorrichtung (Automatischer Schnellentlüfter)
in den höchsten Punkt der Rohrleitung zwischen Innen- und Außen-
einheit empfohlen
Je nach Ausführung wird das Hybrid-Set entsprechend den nachfolgen-
den hydraulischen Anschlussplänen in das System eingebunden:
Gemäß EN 12828 muss an der Inneneinheit der Wärmepumpe ein Aus-
dehnungsgefäß installiert werden.
HB-Set HYC25/HybridModul – 6721842058 (2021/10)
HINWEIS
Funktionsstörung durch Nichtbeachten der minimalen und maxima-
len Längen der Leitungen!
Um die korrekte Funktion der Wärmepumpe sicherzustellen, müssen be-
stimmte minimale und maximale Längen der Rohrleitung und der CAN-
BUS-Leitung zwischen dem Anschluss an der Rohrgruppe HB-Set
HYC25 (einfache Rohrlänge) und der Außeneinheit beachtet werden
(Bild 12).
5
4
0010040363-001
3
2
Bild 12 Anschlüsse am Hybrid-Set
[1] Dichtung Ø 27x38x2 (4x)
[2] Anschluss Pufferspeichervorlauf
[3] Anschluss Pufferspeicherrücklauf
[4] Anschluss Rücklauf Wärmepumpe
[5] Anschluss Vorlauf Wärmepumpe
[6] Anschluss Rücklauf Ausdehnungsgefäß
Bild 13 Maximale Längen der Leitungen
[extern]
230V/50Hz/1~/N/PE
N L
CAN-BUS CAN-BUS CAN-BUS
LiYCY (TP) LiYCY (TP) LiYCY (TP)
2 2 2
Ø Ø 2x2x0,75 mm 2x2x0,75 mm 2x2x0,75 mm
L
L 30 m
max
L
VL
L
RL
Ø Ø DN25 DN25 DN25 DN32 DN32 DN32
L
L / L
VL RL
5 m 5 m
min
L / L
VL RL
16,5 m 30 m
max
Installation
6
1
0010040415-001 0010040415-001
C16A
0010041505-001
