Bosch Compress 5800i AW Installationsanleitung Seite 22

Elektrischer Anschluss
9
8
7

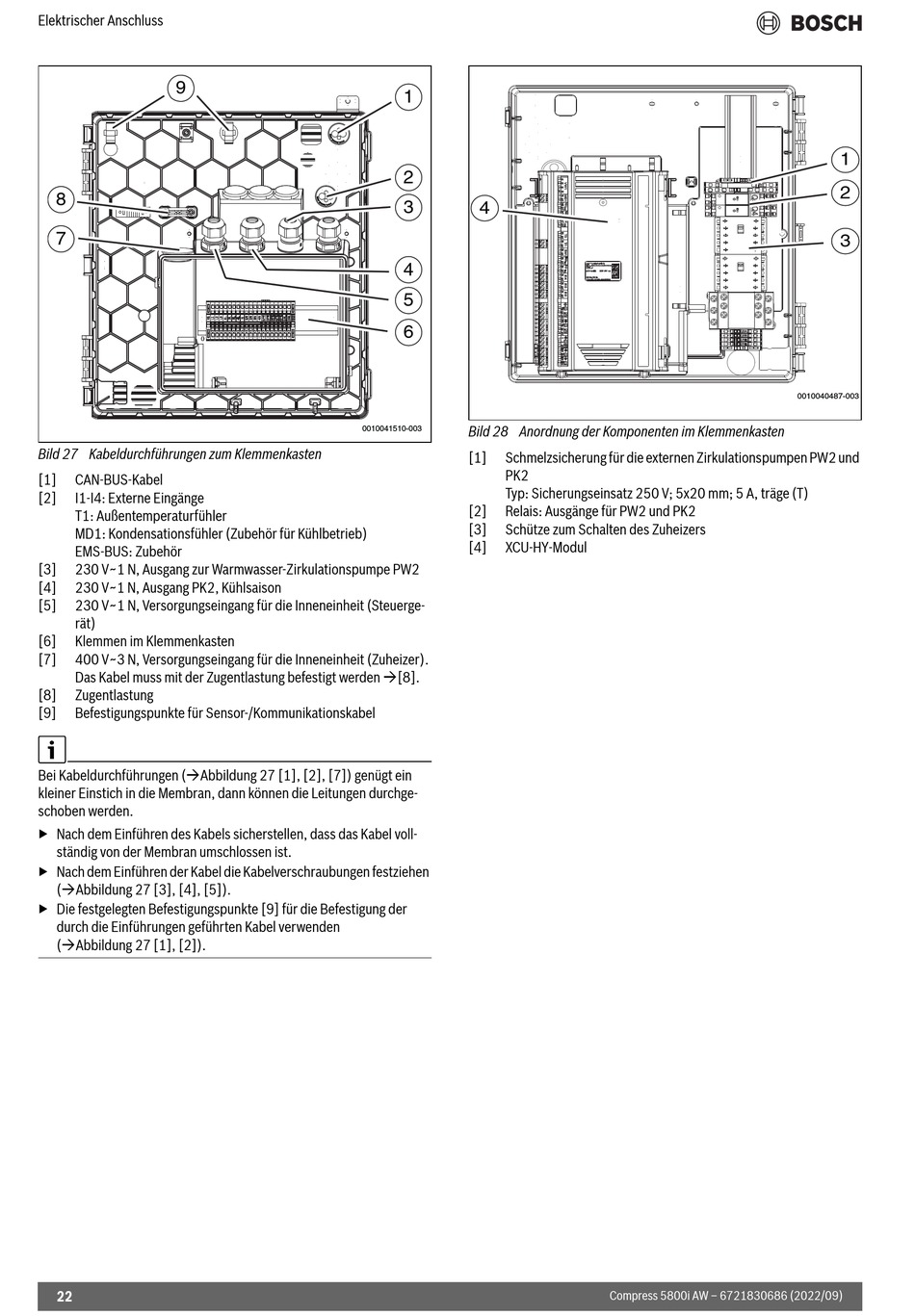

Bild 27 Kabeldurchführungen zum Klemmenkasten
[1] CAN-BUS-Kabel
[2] I1-I4: Externe Eingänge
T1: Außentemperaturfühler
MD1: Kondensationsfühler (Zubehör für Kühlbetrieb)
EMS-BUS: Zubehör
[3] 230 V~1 N, Ausgang zur Warmwasser-Zirkulationspumpe PW2
[4] 230 V~1 N, Ausgang PK2, Kühlsaison
[5] 230 V~1 N, Versorgungseingang für die Inneneinheit (Steuerge-
rät)
[6] Klemmen im Klemmenkasten
[7] 400 V~3 N, Versorgungseingang für die Inneneinheit (Zuheizer).
Das Kabel muss mit der Zugentlastung befestigt werden [8].
[8] Zugentlastung
[9] Befestigungspunkte für Sensor-/Kommunikationskabel
Bei Kabeldurchführungen (Abbildung 27 [1], [2], [7]) genügt ein
kleiner Einstich in die Membran, dann können die Leitungen durchge-
schoben werden.
▶ Nach dem Einführen des Kabels sicherstellen, dass das Kabel voll-
ständig von der Membran umschlossen ist.
▶ Nach dem Einführen der Kabel die Kabelverschraubungen festziehen
(Abbildung 27 [3], [4], [5]).
▶ Die festgelegten Befestigungspunkte [9] für die Befestigung der
durch die Einführungen geführten Kabel verwenden
(Abbildung 27 [1], [2]).
22
1
2
3
4
4
5
6
0010041510-003 Bild 28 Anordnung der Komponenten im Klemmenkasten
[1] Schmelzsicherung für die externen Zirkulationspumpen PW2 und
PK2
Typ: Sicherungseinsatz 250 V; 5x20 mm; 5 A, träge (T)
[2] Relais: Ausgänge für PW2 und PK2
[3] Schütze zum Schalten des Zuheizers
[4] XCU-HY-Modul
Compress 5800i AW – 6721830686 (2022/09)
1
2
3
0010040487-003
