Anschlussplan für EVU-Sperre/SG
A
C

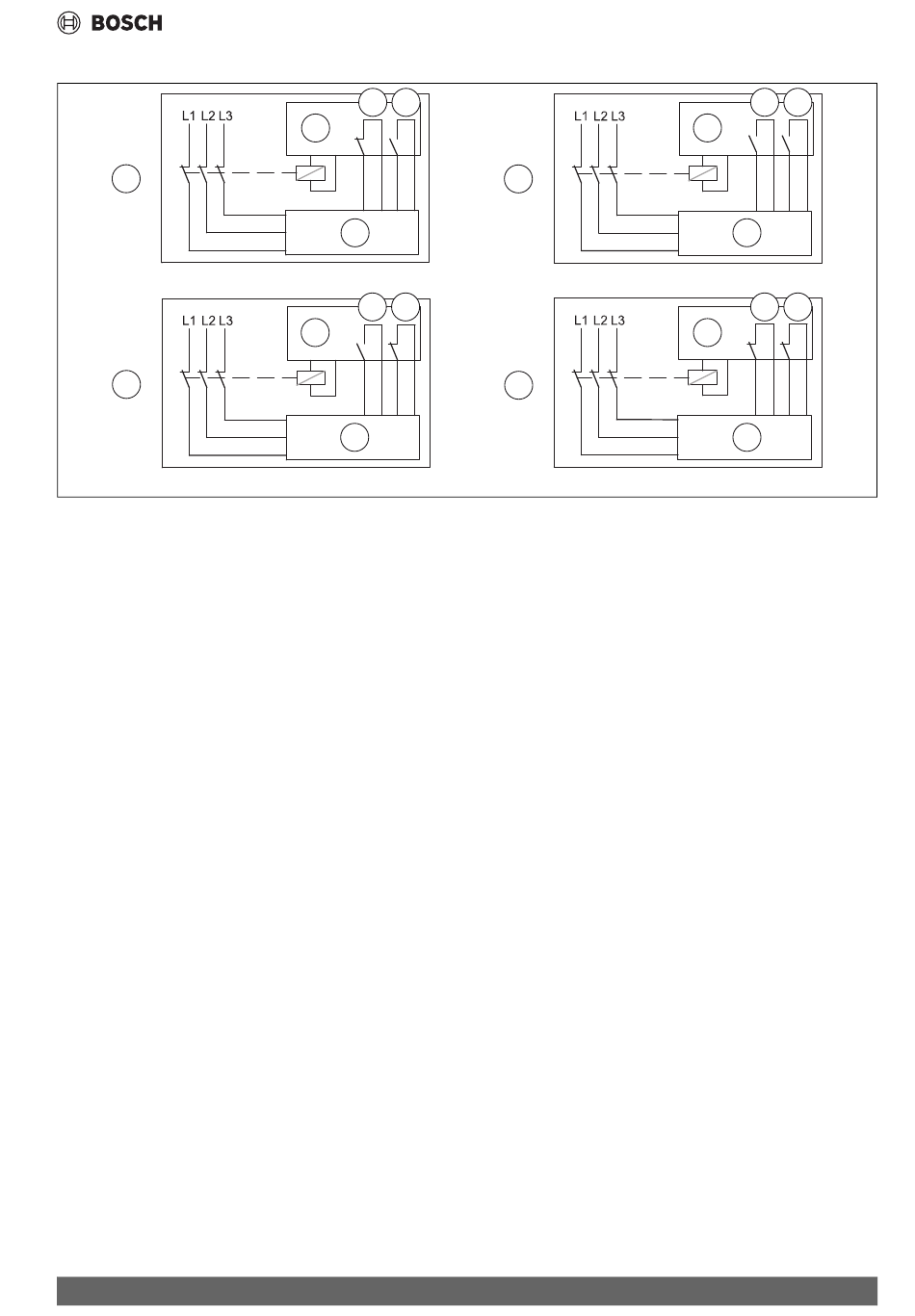

Bild 32 Anschlussplan für EVU-Sperre/SG
[1] Tarifsteuerung
[2] Externer Eingang 1
[3] Externer Eingang 4
[4] Bedieneinheit
[A] Status 1, Standby
EVU-Funktion = 1
SG-Funktion = 0
[B] Status 2, Normalbetrieb
EVU-Funktion = 0
SG-Funktion = 0
[C] Status 3, Temperaturanhebung Heizkreis
EVU-Funktion = 1
SG-Funktion = 1
[D] Status 4, Zwangsbetrieb
EVU-Funktion = 1
SG-Funktion = 1
