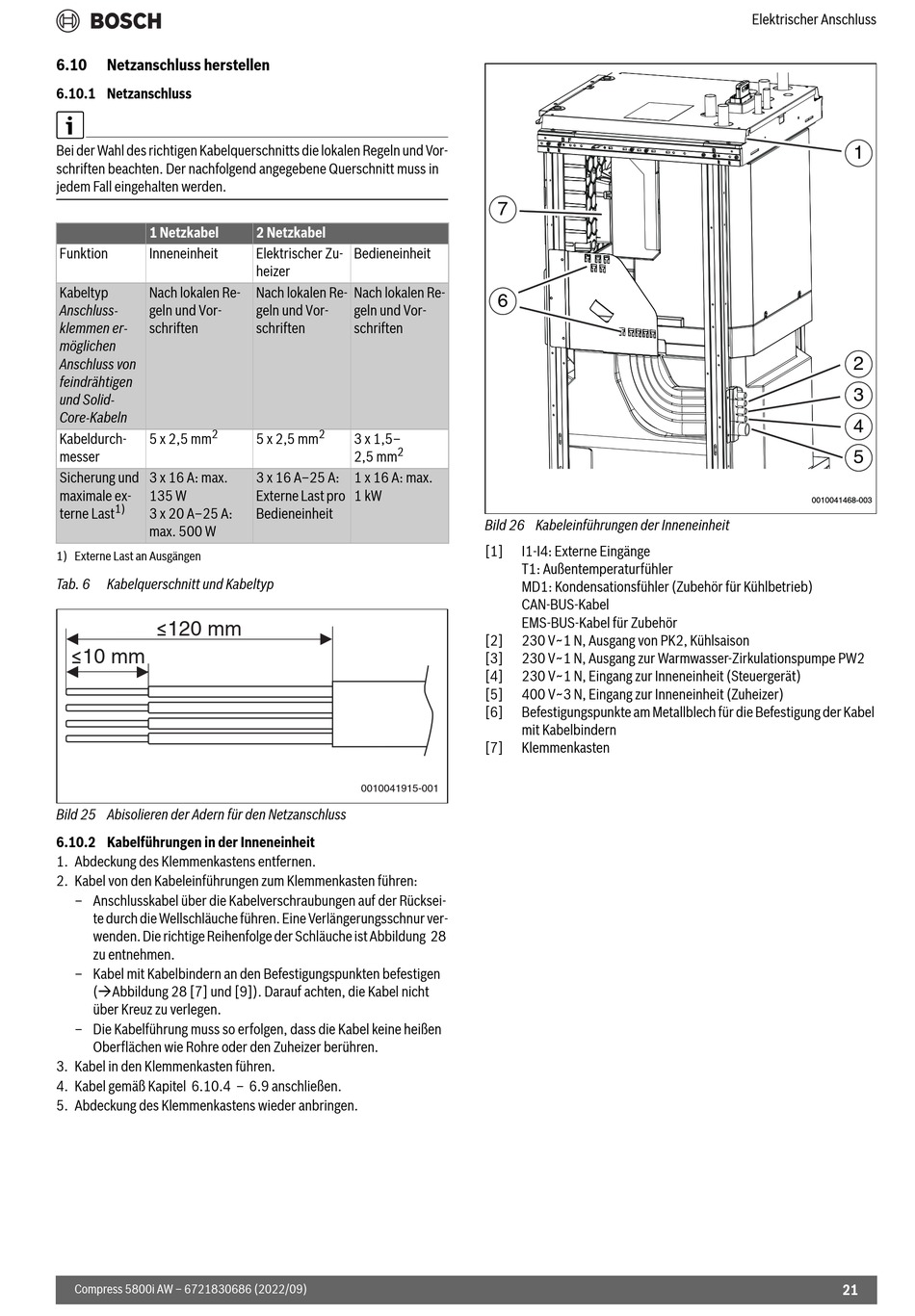

6.10

Netzanschluss herstellen

6.10.1 Netzanschluss

Bei der Wahl des richtigen Kabelquerschnitts die lokalen Regeln und Vor-
schriften beachten. Der nachfolgend angegebene Querschnitt muss in
jedem Fall eingehalten werden.
1 Netzkabel
Funktion Inneneinheit
Kabeltyp Nach lokalen Re-
Anschluss- geln und Vor-
klemmen er- schriften
möglichen
Anschluss von
feindrähtigen
und Solid-
Core-Kabeln
2
Kabeldurch- 5 x 2,5 mm
messer
Sicherung und 3 x 16 A: max.
maximale ex- 135 W
1)
terne Last 3 x 20 A–25 A:
max. 500 W
1) Externe Last an Ausgängen
Tab. 6 Kabelquerschnitt und Kabeltyp
≤120 mm
≤10 mm
Bild 25 Abisolieren der Adern für den Netzanschluss
6.10.2 Kabelführungen in der Inneneinheit
1. Abdeckung des Klemmenkastens entfernen.
2. Kabel von den Kabeleinführungen zum Klemmenkasten führen:
– Anschlusskabel über die Kabelverschraubungen auf der Rücksei-
te durch die Wellschläuche führen. Eine Verlängerungsschnur ver-
wenden. Die richtige Reihenfolge der Schläuche ist Abbildung 28
zu entnehmen.
– Kabel mit Kabelbindern an den Befestigungspunkten befestigen
(Abbildung 28 [7] und [9]). Darauf achten, die Kabel nicht
über Kreuz zu verlegen.
– Die Kabelführung muss so erfolgen, dass die Kabel keine heißen
Oberflächen wie Rohre oder den Zuheizer berühren.
3. Kabel in den Klemmenkasten führen.
4. Kabel gemäß Kapitel 6.10.4 – 6.9 anschließen.
5. Abdeckung des Klemmenkastens wieder anbringen.
Compress 5800i AW – 6721830686 (2022/09)
2 Netzkabel
Elektrischer Zu- Bedieneinheit
heizer
Nach lokalen Re- Nach lokalen Re-
geln und Vor- geln und Vor-
schriften schriften
2
5 x 2,5 mm 3 x 1,5–
2
2,5 mm
3 x 16 A–25 A: 1 x 16 A: max.
Externe Last pro 1 kW
Bedieneinheit
0010041915-001
7
6
Bild 26 Kabeleinführungen der Inneneinheit
[1] I1-I4: Externe Eingänge
T1: Außentemperaturfühler
MD1: Kondensationsfühler (Zubehör für Kühlbetrieb)
CAN-BUS-Kabel
EMS-BUS-Kabel für Zubehör
[2] 230 V~1 N, Ausgang von PK2, Kühlsaison
[3] 230 V~1 N, Ausgang zur Warmwasser-Zirkulationspumpe PW2
[4] 230 V~1 N, Eingang zur Inneneinheit (Steuergerät)
[5] 400 V~3 N, Eingang zur Inneneinheit (Zuheizer)
[6] Befestigungspunkte am Metallblech für die Befestigung der Kabel
mit Kabelbindern
[7] Klemmenkasten
Elektrischer Anschluss
1
2
3
4
5
0010041468-003
