Elektrischer Anschluss
6.9 Anschlüsse am XCU-HY-Modul
CAN-Bus
To ODU
EMS-Bus 1

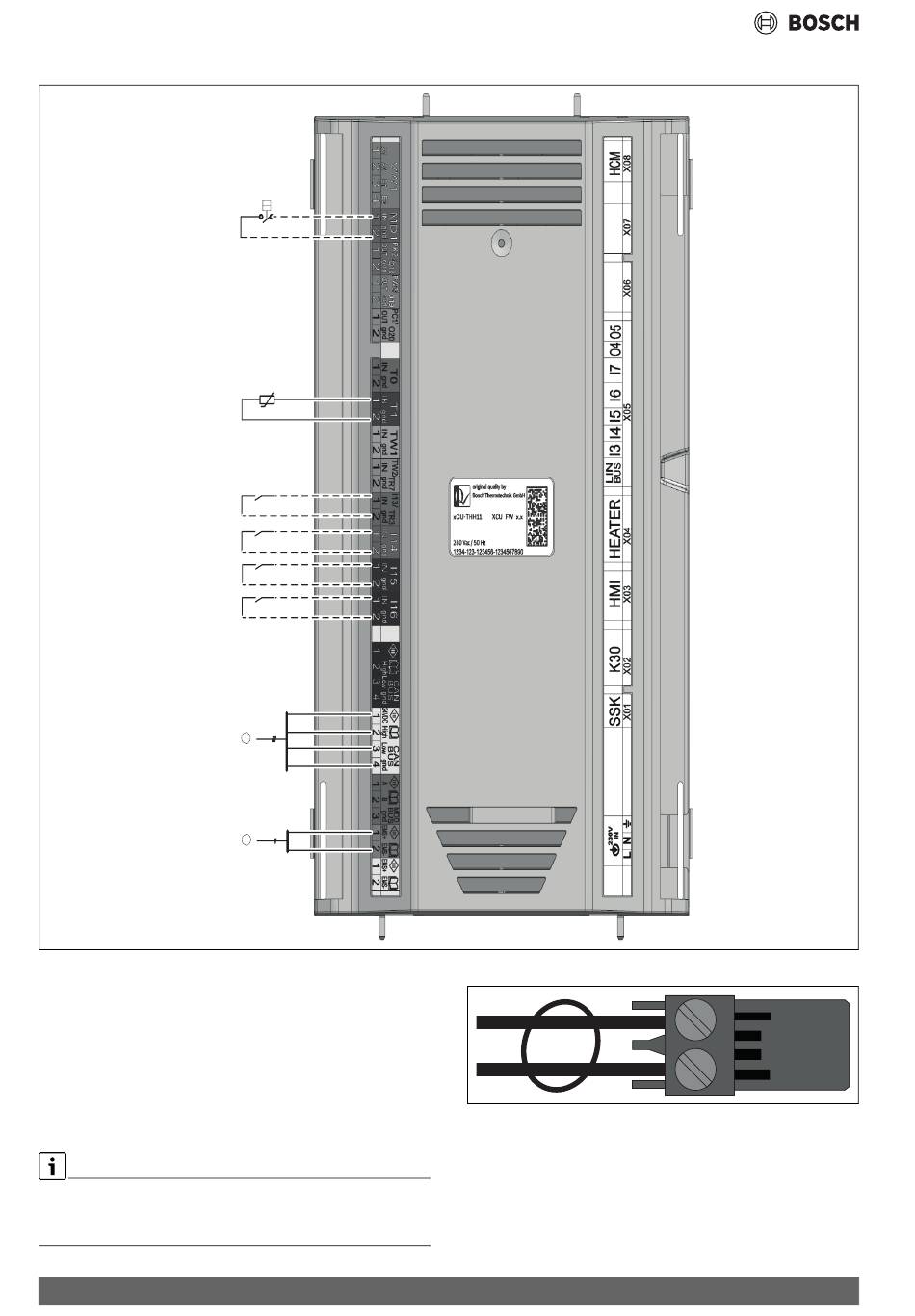

Bild 23 Anschlüsse XCU-HY
[I1] Externer Eingang 1: EVU- Sperre
[I2] Externer Eingang 2: Warmwasser oder Heizungsblock
[I3] Externer Eingang 3: Überhitzungsschutz für Heizkreis (Sicher-
heitsthermostat)
[I4] Externer Eingang 4: Smart Grid (SG)/Photovoltaik (PV)
[MD1]Kondensationsfühler (Zubehör für Kühlbetrieb)
[T1] Außentemperaturfühler
[1] EMS-BUS-Zubehör
[2] CAN-BUS zur Wärmepumpe
Das Anzugsmoment der Schrauben für die XCU-HY-Steckverbinder
muss 0,5 Nm betragen.
▶ Vor jedem XCU-HY-Steckverbinder einen Kabelbinder anbringen.
20
%
ϑ
MD1
ϑ ϑ
T1
I1
I2
I3
I4
2
Bild 24 Kabelbinder am Steckverbinder
