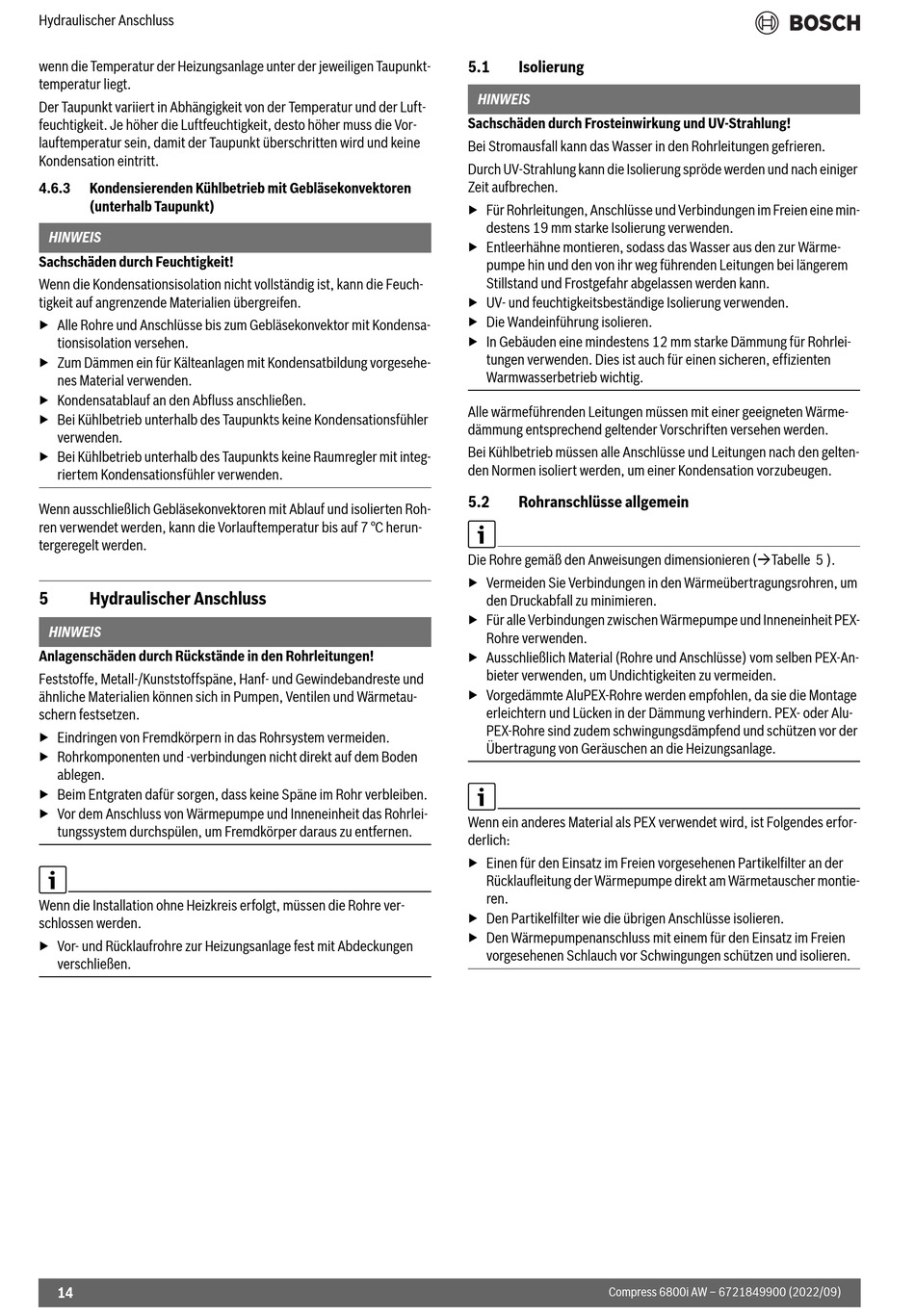

Hydraulischer Anschluss

wenn die Temperatur der Heizungsanlage unter der jeweiligen Taupunkt-
temperatur liegt.
Der Taupunkt variiert in Abhängigkeit von der Temperatur und der Luft-
feuchtigkeit. Je höher die Luftfeuchtigkeit, desto höher muss die Vor-
lauftemperatur sein, damit der Taupunkt überschritten wird und keine
Kondensation eintritt.
4.6.3 Kondensierenden Kühlbetrieb mit Gebläsekonvektoren
(unterhalb Taupunkt)
HINWEIS
Sachschäden durch Feuchtigkeit!
Wenn die Kondensationsisolation nicht vollständig ist, kann die Feuch-
tigkeit auf angrenzende Materialien übergreifen.
▶ Alle Rohre und Anschlüsse bis zum Gebläsekonvektor mit Kondensa-
tionsisolation versehen.
▶ Zum Dämmen ein für Kälteanlagen mit Kondensatbildung vorgesehe-
nes Material verwenden.
▶ Kondensatablauf an den Abfluss anschließen.
▶ Bei Kühlbetrieb unterhalb des Taupunkts keine Kondensationsfühler
verwenden.
▶ Bei Kühlbetrieb unterhalb des Taupunkts keine Raumregler mit integ-
riertem Kondensationsfühler verwenden.
Wenn ausschließlich Gebläsekonvektoren mit Ablauf und isolierten Roh-
ren verwendet werden, kann die Vorlauftemperatur bis auf 7 °C herun-
tergeregelt werden.
5 Hydraulischer Anschluss
HINWEIS
Anlagenschäden durch Rückstände in den Rohrleitungen!
Feststoffe, Metall-/Kunststoffspäne, Hanf- und Gewindebandreste und
ähnliche Materialien können sich in Pumpen, Ventilen und Wärmetau-
schern festsetzen.
▶ Eindringen von Fremdkörpern in das Rohrsystem vermeiden.
▶ Rohrkomponenten und -verbindungen nicht direkt auf dem Boden
ablegen.
▶ Beim Entgraten dafür sorgen, dass keine Späne im Rohr verbleiben.
▶ Vor dem Anschluss von Wärmepumpe und Inneneinheit das Rohrlei-
tungssystem durchspülen, um Fremdkörper daraus zu entfernen.
Wenn die Installation ohne Heizkreis erfolgt, müssen die Rohre ver-
schlossen werden.
▶ Vor- und Rücklaufrohre zur Heizungsanlage fest mit Abdeckungen
verschließen.
14
5.1

Isolierung

HINWEIS
Sachschäden durch Frosteinwirkung und UV-Strahlung!
Bei Stromausfall kann das Wasser in den Rohrleitungen gefrieren.
Durch UV-Strahlung kann die Isolierung spröde werden und nach einiger
Zeit aufbrechen.
▶ Für Rohrleitungen, Anschlüsse und Verbindungen im Freien eine min-
destens 19 mm starke Isolierung verwenden.
▶ Entleerhähne montieren, sodass das Wasser aus den zur Wärme-
pumpe hin und den von ihr weg führenden Leitungen bei längerem
Stillstand und Frostgefahr abgelassen werden kann.
▶ UV- und feuchtigkeitsbeständige Isolierung verwenden.
▶ Die Wandeinführung isolieren.
▶ In Gebäuden eine mindestens 12 mm starke Dämmung für Rohrlei-
tungen verwenden. Dies ist auch für einen sicheren, effizienten
Warmwasserbetrieb wichtig.
Alle wärmeführenden Leitungen müssen mit einer geeigneten Wärme-
dämmung entsprechend geltender Vorschriften versehen werden.
Bei Kühlbetrieb müssen alle Anschlüsse und Leitungen nach den gelten-
den Normen isoliert werden, um einer Kondensation vorzubeugen.
5.2 Rohranschlüsse allgemein
Die Rohre gemäß den Anweisungen dimensionieren (Tabelle 5 ).
▶ Vermeiden Sie Verbindungen in den Wärmeübertragungsrohren, um
den Druckabfall zu minimieren.
▶ Für alle Verbindungen zwischen Wärmepumpe und Inneneinheit PEX-
Rohre verwenden.
▶ Ausschließlich Material (Rohre und Anschlüsse) vom selben PEX-An-
bieter verwenden, um Undichtigkeiten zu vermeiden.
▶ Vorgedämmte AluPEX-Rohre werden empfohlen, da sie die Montage
erleichtern und Lücken in der Dämmung verhindern. PEX- oder Alu-
PEX-Rohre sind zudem schwingungsdämpfend und schützen vor der
Übertragung von Geräuschen an die Heizungsanlage.
Wenn ein anderes Material als PEX verwendet wird, ist Folgendes erfor-
derlich:
▶ Einen für den Einsatz im Freien vorgesehenen Partikelfilter an der
Rücklaufleitung der Wärmepumpe direkt am Wärmetauscher montie-
ren.
▶ Den Partikelfilter wie die übrigen Anschlüsse isolieren.
▶ Den Wärmepumpenanschluss mit einem für den Einsatz im Freien
vorgesehenen Schlauch vor Schwingungen schützen und isolieren.
Compress 6800i AW – 6721849900 (2022/09)
