GEA DHV Betriebsanleitung Seite 12

Druckhalteventil
Inhaltsverzeichnis

Werbung

Ist die Größe des Ventils bestimmt, muss noch der ein-
zustellende Luftdruck ermittelt werden. Dieser steigt
mit zunehmendem Produktdruck, wie folgt (grüne
Pfeile):
Betriebsbereich / Рабочая область
Flow rate [m³/h] / Объемный расход [м³/ч]

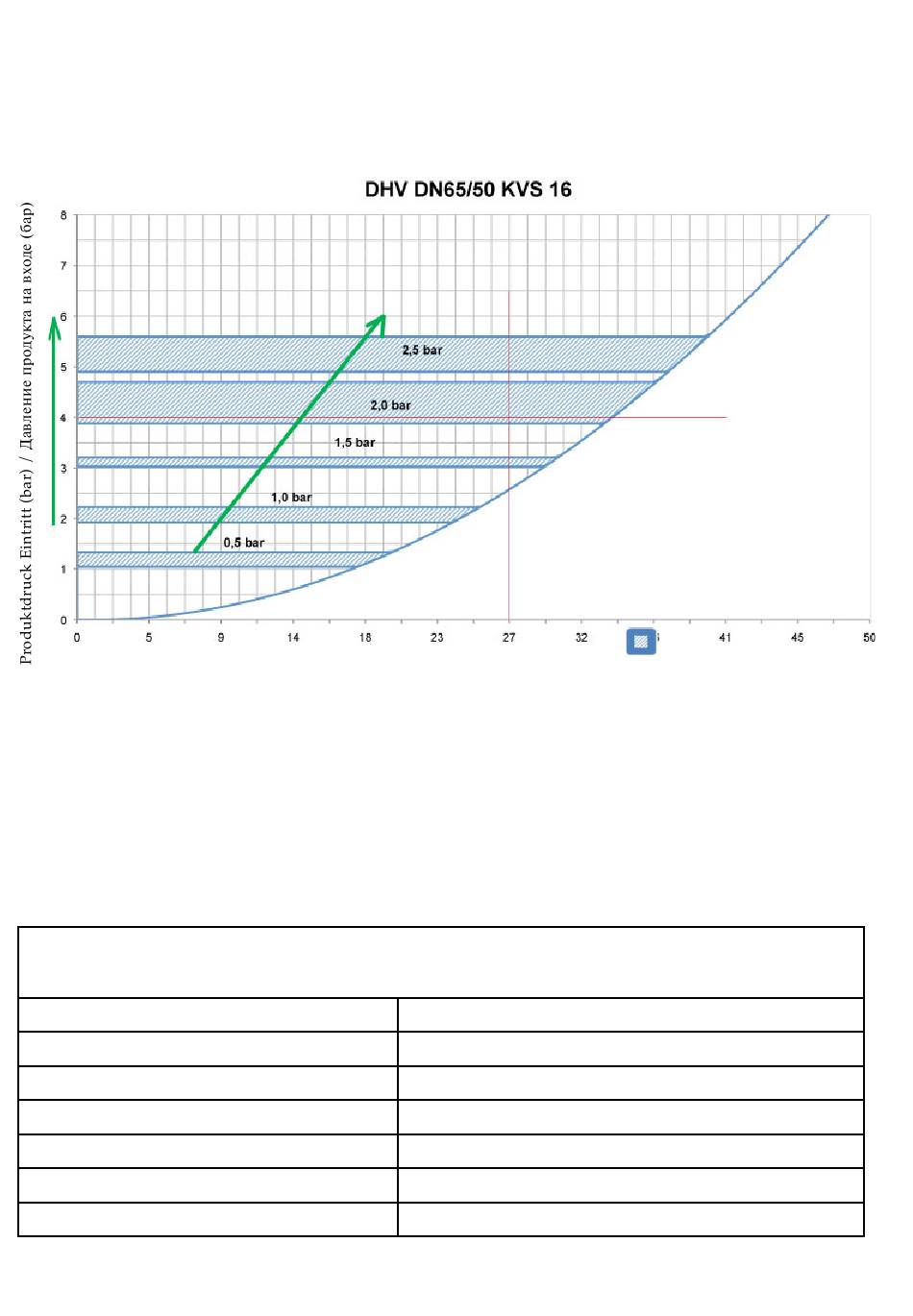

Die Balken kennzeichnen die Zuluftdrücke für das
Druckhalteventil in Abhängigkeit vom Produktdruck.
Steigt der Produktdruck, steigt auch der Zuluftdruck.
Das Diagramm zeigt nur Anhaltswerte, die während des
Betriebs zu prüfen und ggf. nach zu justieren sind.
Für das gewählte Beispiel wurde ein Ventil DN65/50
KVS 16 gewählt, an dem ein Zuluftdruck von ca. 2 barg
eingestellt werden muss.
Empfohlene Einsatzbereiche für die Ventile (in Abhängigkeit des Steuerluftdrucks)
Рекомендуемые рабочие диапазоны клапанов (в зависимости от давления управляющего воздуха)
Kvs
4
10
16
25
35
60
10
Определив размер клапана, нужно определить
требуемое давление воздуха. Оно прямо
пропорционально давлению продукта, как показано
ниже (зеленые стрелки):
Полоски обозначают давление приточного воздуха,
поступающего на управляемый обратный клапан, в
зависимости от давления продукта. По мере роста
давления продукта растет и давление приточного воздуха.
На графике показаны ориентировочные значения,
которые нужно проверять и, при необходимости,
корректировать во время эксплуатации.
В рассматриваемом примере речь идет о клапане
DN65/50 KVS 16, для которого нужно задать давление
приточного воздуха около 2 бар.
Einsatzbereich (l/h) / Рабочий диапазон (л/ч)
250 ... 10.000
1.500 ... 29.000
2.500 ... 40.000
5.000 ... 65.000
7.000 ... 90.000
10.000 ... 100.000
2016-01 · Druckhalteventil DHV / Управляемый обратный клапан DHV
Unzulässiger Bereich /
Недопустимая область
Luftdruck im Antrieb /
Давление воздуха в приводе
