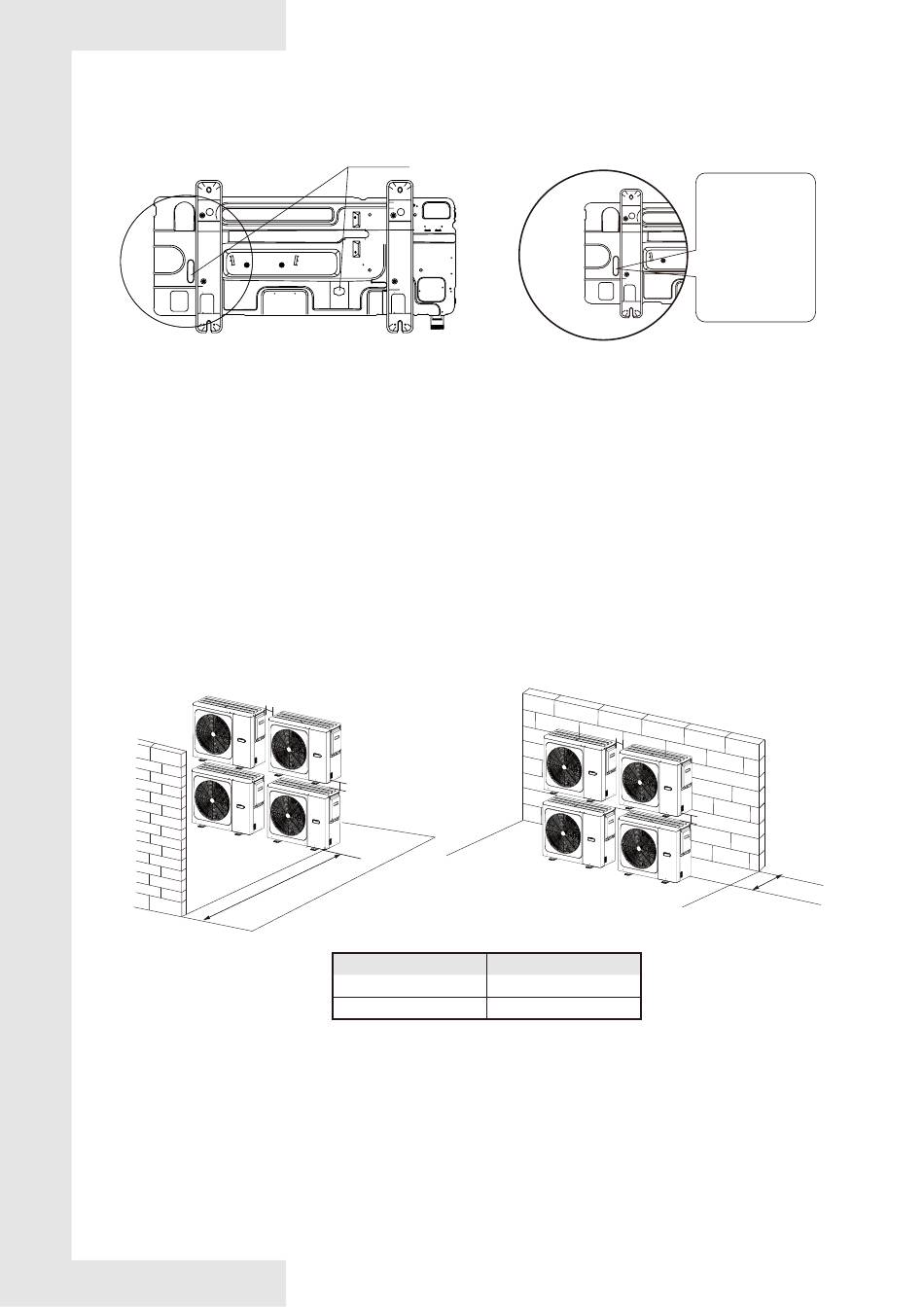

7.3 Posición del orificio de drenaje

7.4 Requisitos de espacio para mantenimiento

7.4.1 En caso de instalación apilada
1) En caso de que existan obstáculos delante del lado de
salida de aire.
≥500mm
A
Orificio de drenaje
2) En caso de que existan obstáculos delante del lado de
entrada de aire.
≥400mm
Unidad
6~10
12~16
11
Este orificio de
drenaje está cubierto
por un tapón de
goma. Si el orificio de
drenaje pequeño no
puede cumplir con los
requisitos del drenaje,
se puede utilizar el
orificio de drenaje
grande al mismo
tiempo.
≥500mm
≥400mm
A (mm)
≥1000
≥1500
≥300mm
