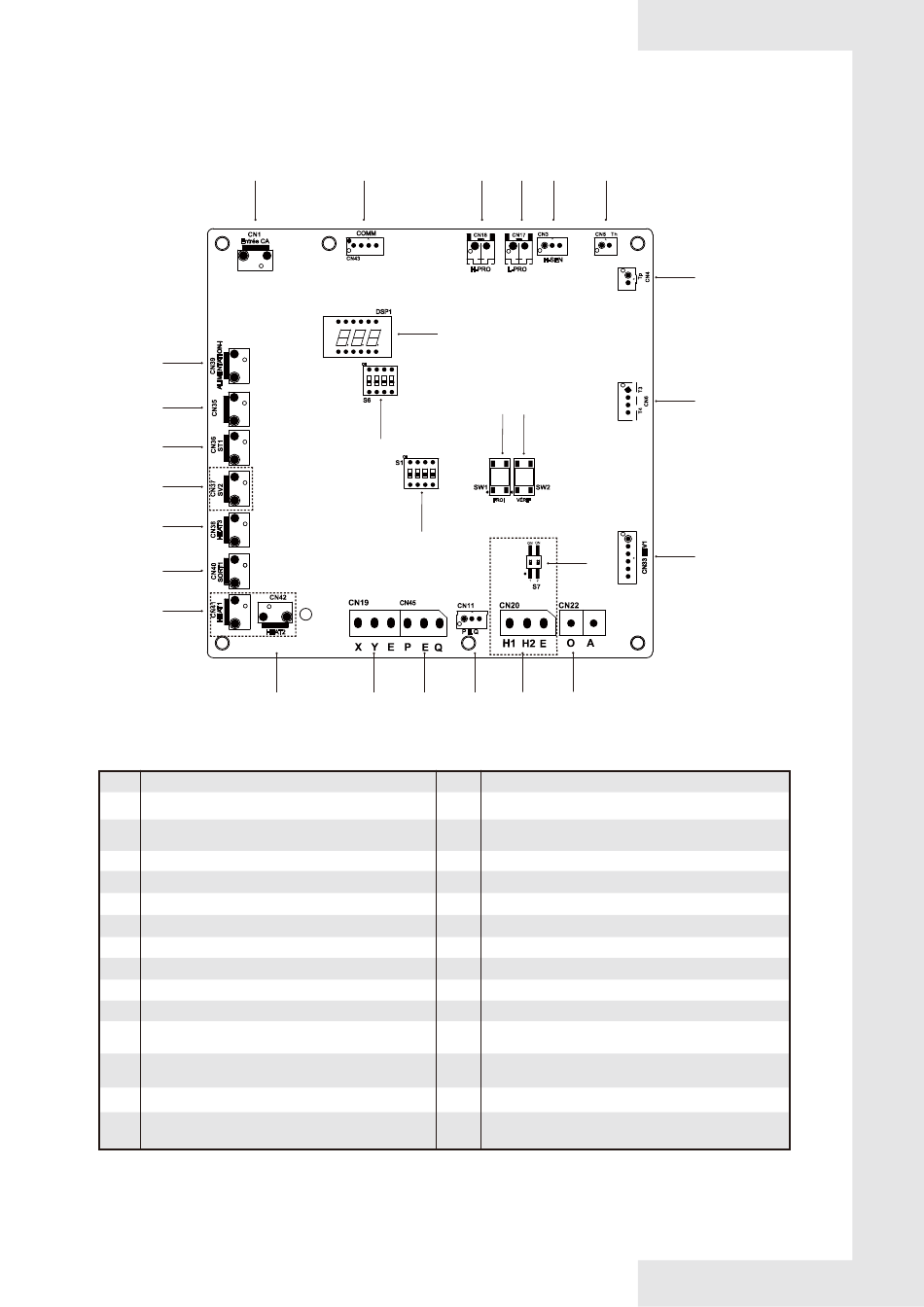

9.2.2 Carte de commande principale
1
Entrée CA
22
21
20
19
18
17
16
Code
Unité de montage
Port d'entrée d'alimentation depuis la carte de commande
1
principale (CN1)
2
Port pour communication avec le module Inverter (CN43)
3
Port pour le pressostat à haute pression (CN18)
4
Port pour le pressostat à basse pression (CN17)
5
Port pour le capteur de haute pression (CN3)
6
Port pour le capteur de température TH (CN5)
7
Port pour le capteur de température TP (CN4)
8
Port pour les capteurs de température T3 et T4 (CN6)
9
Port pour la soupape1 de détente électrique (CN33)
10
Port pour la communication avec ampèremètre (CN22)
Port pour la communication avec l'unité extérieure (CN20)
11
(réservé)
Port pour la communication avec la carte de commande
12
hydro-boîte (CN11)
13
Identique à ITEM 12 (CN45 PQE)
Port pour la communication avec le moniteur intérieur
14
(CN19 XYE)
2
COMM
DSP1
23
S6
24
25
CN45
HEAT2
15
14
13
3
4
5
6
H-SEN
H-PRO
L-PRO
26
27
FROI
VÉRIF
28
P E Q
10
12
11
Code
Unité de montage
15
Réservé (CN42)
16
Réservé (CN41)
17
SORT1 (CN40)
18
Port pour le ruban de chauffage électrique (CN38)
19
SV2 (CN37) (réservé)
20
Port pour la vanne 4 voies (CN36)
21
Port pour le ruban chauffant de sortie de drainage (CN35)
22
Port de sortie d'alimentation vers la carte du module hydraulique (CN39)
23
Affichage numérique (DSP1)
24
Commutateur DIP S6
25
Commutateur DIP S1
26
Port pour le refroidissement forcé (SW1)
27
Port pour contrôle du point (SW2)
28
Commutateur DIP S7 (réservé)
