Bevor Sie mit der Installation des Geräts fortfahren, überprüfen Sie Folgendes:
 Der maximale Wasserdruck muss ≤ 3 bar betragen.
 Die maximale Wassertemperatur muss entsprechend der Einstellung der Sicherheitseinrichtung ≤ 70°C betragen.
 Verwenden Sie immer Materialien, die mit dem im System verwendeten Wasser und den im Gerät verwendeten
Materialien kompatibel sind.
 Stellen Sie sicher, dass die in der Vor-Ort-Verrohrung installierten Komponenten dem Wasserdruck und der Temperatur
standhalten können.
 An allen Tiefpunkten des Systems müssen Entwässerungshähne vorgesehen werden, um eine vollständige Entleerung
des Kreislaufs für die Wartung zu ermöglichen.
 An allen Hochpunkten des Systems müssen Entlüftungsöffnungen vorgesehen werden. Die Lüftungsöffnungen sollten an
leicht zugänglichen Stellen angebracht werden. Ein automatisches Luftspülventil ist im Inneren des Gerätes vorgesehen.
Kontrollieren Sie, dass dieses Entlüftungsventil nicht angezogen ist, damit eine automatische Entlüftung des
Wasserkreislaufs möglich ist.
9.3.2 Wasservolumen und Dimensionierung von Ausdehnungsgefäßen
Die Geräte sind mit einem Ausdehnungsgefäß von 5 Litern ausgestattet, das standardmäßig einen Vordruck von 1,5 bar hat.
Um eine einwandfreie Funktion des Gerätes zu gewährleisten, muss der Vordruck des Ausdehnungsgefäßes eventuell
angepasst werden.
1) Prüfen Sie, ob das Gesamtwasservolumen in der Installation, ohne das interne Wasservolumen des Geräts, mindestens
40 Liter beträgt.
 In den meisten Anwendungen wird diese Mindestwassermenge ausreichend sein.
 Bei kritischen Prozessen oder in Räumen mit hoher Wärmebelastung kann jedoch zusätzliches Wasser
erforderlich sein.
 Wenn die Zirkulation in jedem einzelnen Raumheizkreislauf durch ferngesteuerte Ventile gesteuert wird, ist es
wichtig, dass diese Mindestwassermenge auch dann eingehalten wird, wenn alle Ventile geschlossen sind.
2) Das Volumen des Ausdehnungsgefäßes muss für das Gesamtvolumen des Wassersystems geeignet sein.
3) Zur Dimensionierung der Ausdehnung des Heiz- und Kühlkreislaufs.

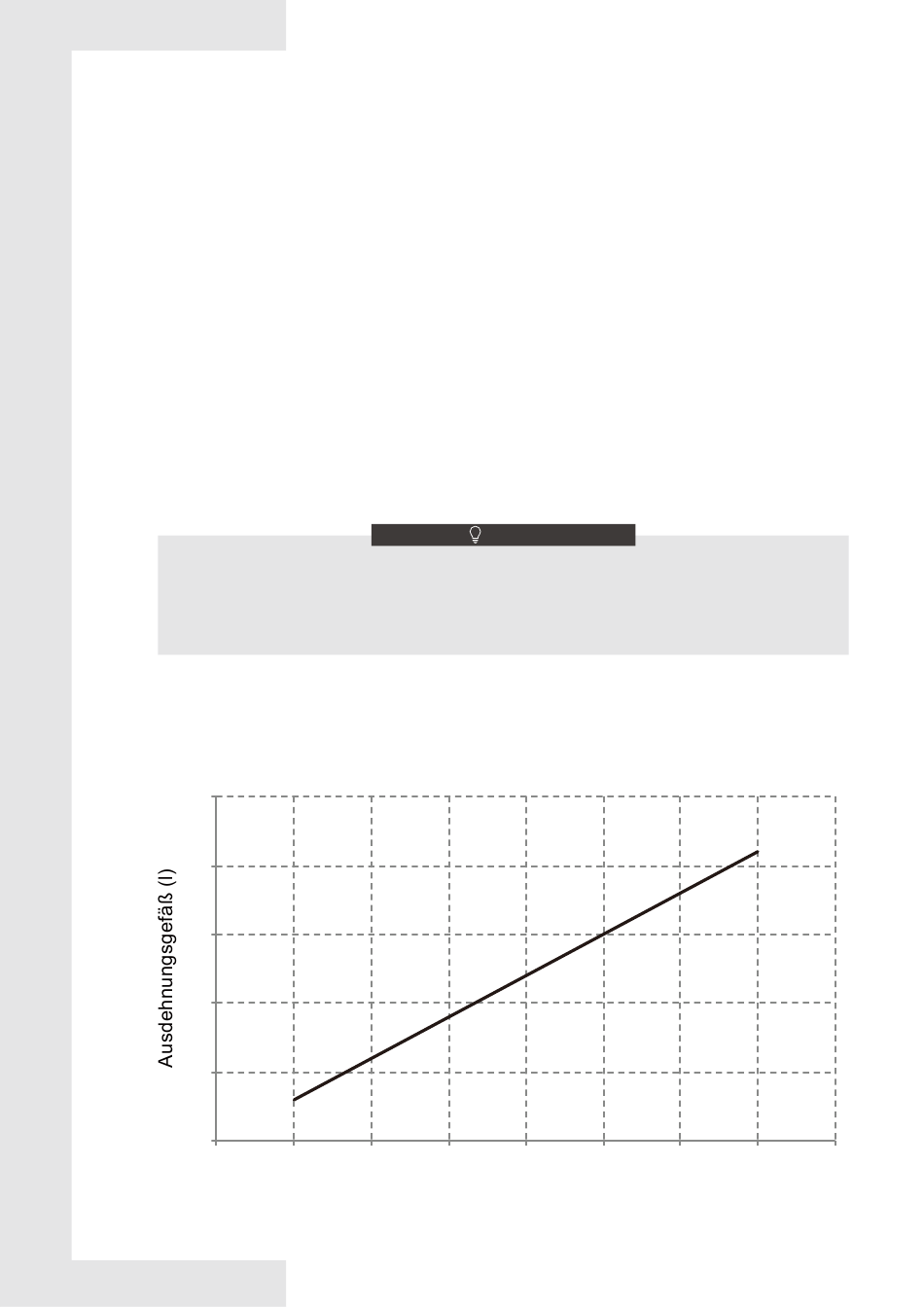

Das Volumen des Ausdehnungsgefäßes kann der nachfolgenden Abbildung entsprechen:
25
20
15
10
5
0
0 50
HINWEIS
100 150 200
Systemwasservolumen (l)
27
250 300 350 400
