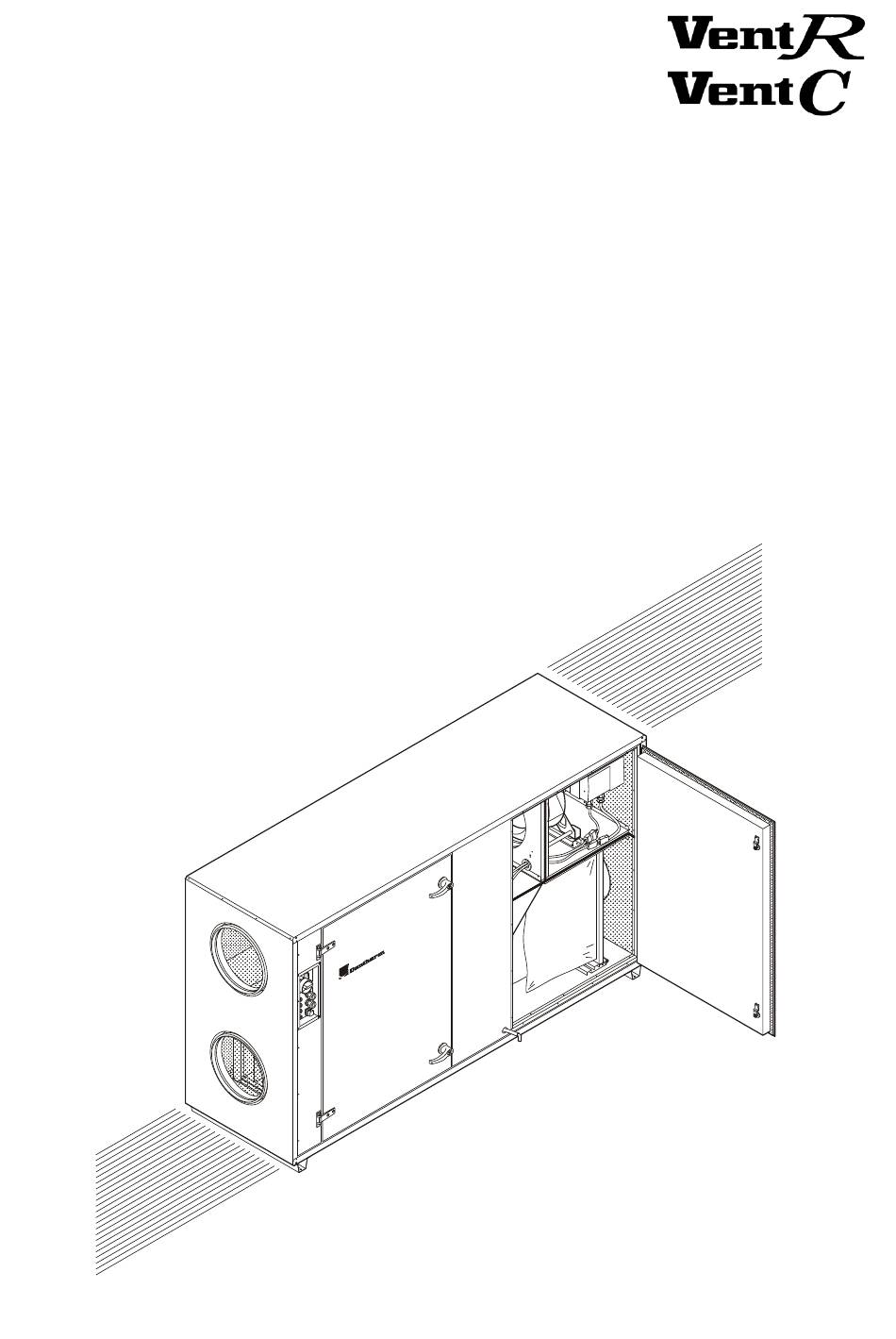

- Seite 1 Installations/Wartungsanleitung Vent R/C 2/4/6 Deutsch Version 2.3 - 971766...
- Seite 2 Installations- und Wartungsanleitung Version 2.3 2 von 27...
-
Seite 3: Inhaltsverzeichnis
Installations- und Wartungsanleitung Version 2.3 Inhaltsverzeichnis: 1. A ..........................4 LLGEMEIN 1.1 G ......................4 ERÄTEAUFBAU 2. T ..........................6 RANSPORT 3. G ......................7 ERÄTEAUFSTELLUNG 3.1 G ........................7 ENERELL 3.2 E C/R 6 ................. 7 INTRANSPORT DES 3.3 E R 4 .................. -
Seite 4: Allgemein

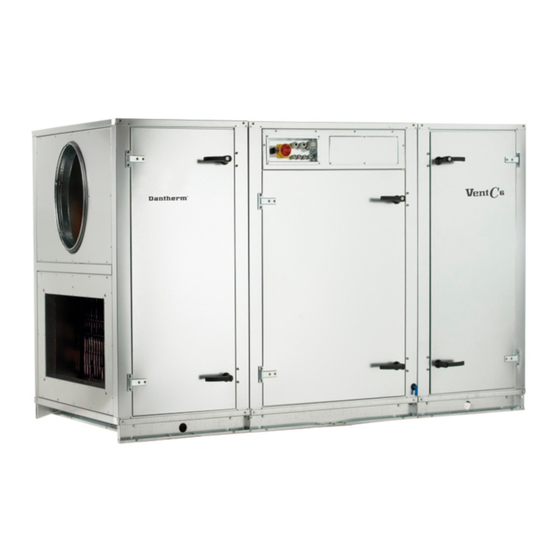

Installations- und Wartungsanleitung Version 2.3 1. Allgemein Dantherm`s Wärmerückgewinnungsanlage vom Typ VentR/C, ist eine komplette Ventilationsanlage mit frequenzgesteuertem Rotorwechslers bzw. Plattenwärmetauscher mit By-Pass, frequenz-gesteuerten Druckkammerventilatoren, Zu- und Abluftfiltern und einer komplet integrierten elektronischen Steuerung. Als Zubehör können unter anderem Warmwasser – oder elektrische Nachheizflächen, Jalousie-klappen, Dachabdeckung zur Aussenaufstellung usw. - Seite 5 Installations- und Wartungsanleitung Version 2.3 Vent C 6 (Pos. links): Frischluft Filter F7 Abluft Filter F5 Zuluftventilator Abluftventilator Schaltschrank mit STXC2 Platine Kreuzstromwärmetauscher By Pass Tropfenwanne mit Ablauf 5 von 27...
-
Seite 6: Transport
Installations- und Wartungsanleitung Version 2.3 2. Transport Die Vent Anlagen werden komplet in einem Stück angeliefert. Bei der Grösse R/C6 ist es möglich das Gerät in drei Einzelteile, zum leichteren Eintransport in den Technikraum, zu zerlegen. Die Geräte werden auf zwei Holzbalken stehend angeliefert, sodass sie mit einem Gabelstapler, Palettenwagen, oder Kran angehoben und transportiert werden können. -
Seite 7: Geräteaufstellung
Installations- und Wartungsanleitung Version 2.3 3. Geräteaufstellung 3.1 Generell Das Vent Geräte sollte auf einer harten, ebenen und nicht schwingenden Unterlage montiert werden, so dass eventuelle Vibrationen des Gerätes nicht weitergeleitet werden können. Bei der Aufstellung ist des weiteren darauf zu achten, das alle Wartungstüren frei zugänglich sind und diese vollständig geöffnet werden können. -
Seite 8: Ventr 4
Installations- und Wartungsanleitung Version 2.3 3.3 Eintransport des Vent R 4 Sollte das Vent R 4 durch eine Tür transportiert werden, so ist es möglich die vordere (1+2) und hintere Deckplatte (3) über dem Rotortauscher abzuschrauben, um eine Breite von 890 mm zu erhalten. 3.4 Montage der Türgriffe Die Handgriffe für die Türen befinden sich aus Transportgründen lose im Gerät. -
Seite 9: Kanalanschluss
Installations- und Wartungsanleitung Version 2.3 3.5 Kanalanschluss Die Anschlüsse der Kanäle am Vent Gerät sind mit den Bezeichnungen der vier Luftrichtungen versehen, so dass problemloser Anschluss gewährleistet ist. Die runden Kanalanschlüsse sind mit Gummilippendichtungen versehen, sodass ein Kanalrohr direkt am Gerätestutzen montiert werden kann. -
Seite 10: Zuluftfühler
Installations- und Wartungsanleitung Version 2.3 3.7.1 Zuluftfühler Dieser Fühler (schwarz) ist bereits vom Werk aus vormontiert und ist neben dem Hauptstrom-schalter aus dem Gerät herausgeführt. Der Fühler ist im Zuluftkanal im Abstand von mindestens 1,5 m zum Vent Gerät zu montieren. Falls eine Nachheizfläche montiert ist, so muss der Fühler ebenfalls 1,5 m von dieser entfernt montiert werden. -
Seite 11: Armwassernachheizfläche
Installations- und Wartungsanleitung Version 2.3 3.7.3 Warmwasser Nachheizfläche Eine eventuell mitgelieferte Nachheizfläche hat die gleichen Kanalanschlussmasse wie das Vent Gerät und kann daher direkt im Zuluftkanal montiert werden. Aus Transportgründen wird der Frostthermostat mit Anschlussbox (1) lose mitgeliefert und wird mit den beiliegenden Schrauben an der Warmwasserfläche montiert. -
Seite 12: Jalousieklappen
Installations- und Wartungsanleitung Version 2.3 3.7.4 Jalousieklappe Die eventuell mitgelieferten Jalousieklappen haben den selben Anschlussdiameter wie das Vent Gerät und können daher direkt im Zu – bzw. Abluftkanal montiert werden. Die für die Vent 6 Geräte auf Wunsch lieferbaren rechteckigen Jalousieklappen, können direkt am Druckstutzen des Gerätes mit Hilfe von vier Maschinenschrauben montiert werden. -
Seite 13: Elektrischer Anschluss
Installations- und Wartungsanleitung Version 2.3 4. Elektrischer Anschluss Der elektrische Anschluss der Geräte geschieht direkt an der Anschlussklemme X1 im Schaltschrank auf folgende Weise: VentR: Die vier Schrauben, die das Schaltschrank Panel halten sind zu lösen und das Panel zu entfernen. Das Stromanschlusskabel wird jetzt durch die PG Verschraubung geführt und mit der Anschlussklemme X1 verbunden. -
Seite 14: Elektrischer Anschluss Des
4.2 DIP Switch Stellung auf dem STXC2 Platine Die STXC2 Platine befindet sich bei den Geräten Vent R 2/4/6 und dem Vent C 6 direkt hinter dem Geräte- schaltschrank und bei den Geräten Vent C 2/4 unter dem Abluftfilter. Die DIP-Switch auf der STXC2 Platine im Gerät haben folgende Werkseinstellungen:... - Seite 15 Installations- und Wartungsanleitung Version 2.3 DIP-Switch DIP-Switch Stellung Funktion Kein Kompressor montiert Kompressor montiert (Wird nicht im Vent angewendet) Rotierender Wärmetauscher (Vent R) Kreuzstromwärmetauscher (Vent C) Vent Ventilatorsteuerung Wird nicht in den Vent Geräten angewendet Vent Ventilatorsteuerung Wird nicht in den Vent Geräten angewendet Warmwasser Vorheizfläche oder keine Heizfläche angeschlossen Elektrische Vorheizfläche angeschlossen Warmwasser Nachheizfläche oder keine Heizfläche angeschlossen...
-
Seite 16: Inbetriebnahme
Installations- und Wartungsanleitung Version 2.3 5. Inbetriebnahme Nach Abschluss der Montage Arbeiten kann das Vent Gerät nun in Betrieb genommen werden. Dazu sind alle Inspektionstüren am Gerät zu schliessen und der Hauptstromschalter (1) am Gerät einzuschalten. Danach wird am Funktionsumschalter (2) die gewünschte Betriebsform gewählt. „0“... -
Seite 17: Grundeinstellungen Der Regelung
Installations- und Wartungsanleitung Version 2.3 Monday 12:21 Factory menu Air volume K_value 0090 0095 Pa/Volt 0231 Max Volt 09,5 Monday 12:21 Factory menu Air volume K_value 0105 0121 Pa/Volt 0272 Max Volt 09,5 Air volume K_value: Konstante für den jeweiligen EC Ventilator. Pa/Volt: Konstante für den jeweiligen Ventilator zur Überwachung der Filter ax Volt:... - Seite 18 Installations- und Wartungsanleitung Version 2.3 YES: Ein Feuchtefühler ist angeschlossen. Liegt die Feuchtigkeit über dem gewünschten Wert, wird die Frischluftmenge durch Erhöhung der Ventilatordrehzahl gesteiget. Ist eventuell eine modulierende Frischklappe montiert wird diese ebenfalls voll geöffnet. Kein Feuchtefühler ist angeschlossen. Auto filter surv.: YES: Automatische Filterüberwachung und Alarm bei Filterverschmutzung.
-
Seite 19: Betriebszustand Der
Installations- und Wartungsanleitung Version 2.3 5.3 Betriebszustand der Anlage Main menu Monday 12:21 Technical data Processor Run time 00023 Comm error % STCU CpuVer STXC CpuVer STPT CpuVer STHP CpuVer STIO CpuVer Mode Der Betriebszustand der Anlage ist immer sofort in dem Display der Bedienungseinheit STCU zugänglich. Ist zuvor im Menuepunkt Technische Daten –... -
Seite 20: Wartung Und Pflege
Installations- und Wartungsanleitung Version 2.3 6. Wartung und Pflege Achtung: Bei Wartung des Vent Gerätes ist dies erst über die Stoptaste am Bedienterminal auszuschalten und danach am Haupt-/Reperaturschalter am Gerät selbst ausser Betrieb zu setzen! Die Türen des Gerätes sind erst zu öffnen, wenn die Ventilatoren vollständig zum Stillstand gekommen sind! Generell sollten folgende Wahrtungsintervalle eingehalten werden: Geräteteil... -
Seite 21: Ventilatorene
Installations- und Wartungsanleitung Version 2.3 6.2 Rotortauscher der VentR Geräte Jedes halbe Jahr sollte der Rotorwechsler auf Verschmutzung und Beschädigung überprüft werden. Die Reinigung sollte folgendermassen vorgenommen werden: Frischluft und Abluftfilter entfernen. (siehe Punkt 6.1) Nun kann der Rotor vom Filtergehäuse her staubgesaugt werden. Es ist möglichst ein weiches Mundstück zu verwenden, um den Rotor nicht zu beschädigen. - Seite 22 Installations- und Wartungsanleitung Version 2.3 Ausbau der Ventilatoren: Die beiden Fingerschrauben oben und unten am Ventilatorgehäuse lösen. Die beiden Stecker vom Motor lösen. Denn Messschlauch vom Anschlussstutzen abziehen. Nun den Motor aus dem Gerät herausziehen. Der Einbau geschieht in umgekehrter Reihenfolge.
-
Seite 23: Otortauscher Frequensumformers
Installations- und Wartungsanleitung Version 2.3 7. Fehler des Rotortauscher Frequensumformers Folgende Fehler Meldungen können im Display des Frequenzumformer für den Rotortauscher erscheinen. Ein Warnhinweis oder ein Alarm wird im Display als Zahlenkode ERR.XX angezeigt. Ein Warnhinweis wird im Display angezeigt, bis der Fehler behoben ist, während ein Alarm blinkend angezeigt wird, bis [STOP/RESET] aktiviert wird. -
Seite 24: Signallampen Und Fehlermeldungen Der
Installations- und Wartungsanleitung Version 2.3 8. Signallampen und Fehlermeldungen der Ventilatormotoren Der Frequenzumformer ist im Klemmkasten des Motors eingebaut und unter dem Deckel finden Sie 2 Signallampen (Lichtdioden) und 3 Fehlmeldeausgänge. In der Tabelle unten sind die Meldungen der Lampen sowie den Fehlermeldeausgängen beschrieben. 24 von 27... - Seite 25 Installations- und Wartungsanleitung Version 2.3 9. Inbetriebnahmeprotokoll Gerätetyp: Vent……………………….. Seriennummer ………..…………………. Eingestellt von:..……………………… Firma:……………………………………. Name ……………………………………. Datum:…..……………………………….. Funktion Fabrikseinstellu Setpunkt Exhaust volume 1. System Grundeinstellung (Drücken Sie MAN og AUTO gleichzeitig für Humidity sensor Auto filter surv. 5 sek.) Low temp. reduc. Temp Ctr.
- Seite 26 Installations- und Wartungsanleitung Version 2.3 Programmstufen 1 -18 Programmstufe Nr. Ventilation m3/h Tag(E) Zeitpunkt Temp. Setpunkt C Nachtkühlung Programmstufe Nr. Ventilation m3/h Tag(E) Zeitpunkt Temp. Setpunkt C Nachtkühlung Programmstufe Nr. Ventilation m3/h Tag(E) Zeitpunkt Temp. Setpunkt C Nachtkühlung Bemerkungen: ……………………………………………………………………………………………….………………… …………………………………………………………………………………………………………………...
- Seite 27 Installations- und Wartungsanleitung Version 2.3 27 von 27...
- Seite 28 Installations- und Wartungsanleitung Version 2.3 28 von 27...
