Installations- und Wartungsanleitung
Version 2.3
3.7.1 Zuluftfühler
Dieser Fühler (schwarz) ist bereits vom Werk aus vormontiert und ist neben dem Hauptstrom-schalter aus

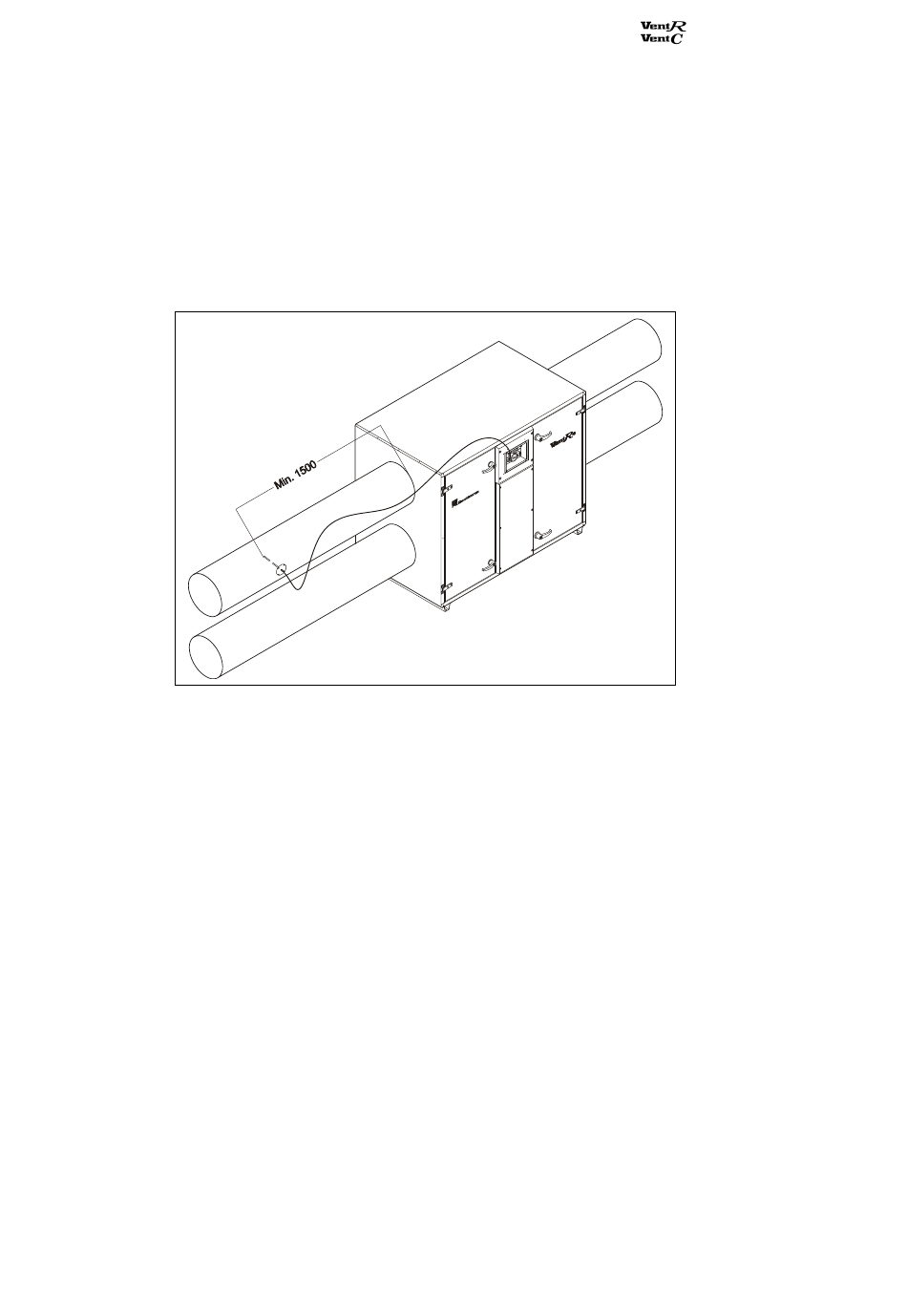

dem Gerät herausgeführt. Der Fühler ist im Zuluftkanal im Abstand von mindestens 1,5 m zum Vent Gerät
zu montieren. Falls eine Nachheizfläche montiert ist, so muss der Fühler ebenfalls 1,5 m von dieser entfernt
montiert werden. Die Montage geschieht folgendermassen:
Montagestelle am Kanal markieren und ein 10mm grosses Loch bohren. Dichtungsmittel um das Loch
herum auftragen und mit vier selbstschneidenden Schrauben befestigen.
3.7.2 El. Nachheizfläche
Eine eventuell mitgelieferte el. Nachheizfläche hat die gleichen Kanalanschlussmasse wie das Vent Gerät
und kann daher direkt im Zuluftkanal montiert werden. Es ist darauf zu achten, das der Pfeil auf der
Nachheizfläche in die Richtung des Luftstromes zeigt.
Danach kann das Steuerstromkabel in die im El. Panel des Vent Gerätes vorgesehenen Steckdose (3)
gesteckt werden. Siehe auch Kapitel 5.0.
Wichtig:
Ist eine elektrische Nachheizfläche montiert, muss der Dip Schalter Nr. 6 auf der STXC2 Printplatte
auf ON gestellt werden. (Siehe hierzu AUCH Abschnit 4.2)
